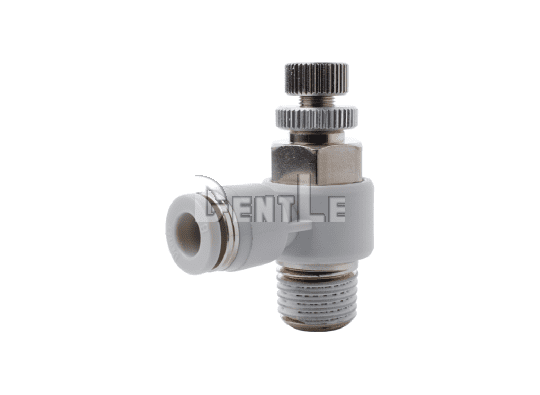

產品特點
- 多規格對應：支援 4–12 mm 管徑與 RC1/8–1/2 螺紋，涵蓋小型治具至大型氣缸的多元配管需求。
- 低流量精準可調：內部節流結構經優化，在微小流量下仍維持線性、穩定的速度控制，降低抖動與過衝。
- 快速零漏氣安裝：One-touch 插拔搭配預塗密封螺紋，鎖付即密封，縮短工時並減少止洩帶造成的堵塞風險。
- 雙模式應用彈性：提供 A 型（排氣調節型） 與 B 型（進氣調節型），可依設備需求在剛性停止或柔性啟動間切換。
- 耐用雙色外觀：黑色與灰白（-GW）兩種外觀，搭配黃銅鍍鎳與工程塑膠，兼顧外觀一致性與長效耐用。
- 高相容配管：相容 PU／Nylon 氣管與常見氣缸規格，易於導入既有產線。
- 應用情境：適用於定位夾治具剛性停止（Meter-Out）、取放治具柔性啟動（Meter-In）、電子裝配、小型治具之低流量精密調整與高循環自動化。
產品規格
.jpg)

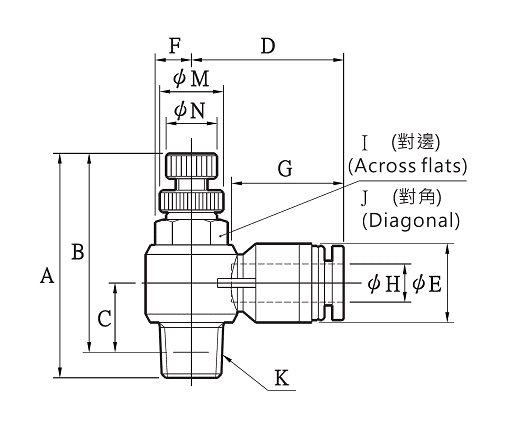

公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | F | G | I | J | M | N | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max | Min | Max | Min | |||||||||||||
| SC4-M5☐ | 4 | M5x0.8 | 29.9 | 27.1 | 26.4 | 23.6 | 6.5 | 20.2 | 9.9 | 4.9 | 14.9 | 8 | 9.2 | 8 | 5 | 8.5 |
| SC4-01☐ | RC1/8 | 40 | 34 | 36 | 30 | 10.5 | 21.7 | 10 | 7.2 | 10 | 11.5 | 10 | 8 | 17.8 | ||
| SC4-02☐ | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 11.6 | 24.1 | 12.4 | 9.1 | 14 | 16.1 | 13 | 10 | 32.8 | ||
| SC6-M5☐ | 6 | M5x0.8 | 29.9 | 27.1 | 26.4 | 23.6 | 7.7 | 24.2 | 12.6 | 4.9 | 17 | 8 | 9.2 | 8 | 5 | 9.5 |
| SC6-01☐ | RC1/8 | 40 | 34 | 36 | 30 | 10.7 | 23.7 | 12.7 | 7.2 | 10 | 11.5 | 10 | 8 | 18.7 | ||
| SC6-02☐ | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 12 | 25.7 | 12.7 | 9.2 | 14 | 16.1 | 13 | 10 | 35.8 | ||
| SC6-03☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 16.2 | 29.2 | 12.9 | 11 | 19 | 21.9 | 16 | 13 | 65.3 | ||
| SC8-01☐ | 8 | RC1/8 | 40 | 34 | 36 | 30 | 11.7 | 27.1 | 14.6 | 7.2 | 18.1 | 10 | 11.5 | 10 | 8 | 20.1 |
| SC8-02☐ | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 13 | 28.6 | 9.2 | 14 | 16.1 | 13 | 10 | 37.2 | |||
| SC8-03☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 15 | 29.1 | 11 | 19 | 21.9 | 16 | 13 | 65.7 | |||
| SC10-02☐ | 10 | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 14.6 | 31.2 | 18 | 9.2 | 20.2 | 14 | 16.1 | 13 | 13 | 69.2 |
| SC10-03☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 16.3 | 31.5 | 11 | 19 | 21.9 | 16 | |||||
| SC10-04☐ | RC1/2 | 61 | 53.5 | 53 | 45.5 | 20.5 | 36.6 | 14 | 23.3 | 24 | 27.7 | 104 | ||||
| SC12-02☐ | 12 | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 14.6 | 34.1 | 21.3 | 9.2 | 23.3 | 14 | 16.1 | 13 | 10 | 41.7 |
| SC12-03☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 18 | 37.1 | 11 | 19 | 21.9 | 16 | 13 | 72.2 | |||
| SC12-04☐ | RC1/2 | 61 | 53.5 | 53 | 45.5 | 20.5 | 36.6 | 14 | 24 | 27.7 | 104 | |||||
問與答
Q1：為什麼要用L型調速閥？
A：可貼合設備邊角，減少彎管，適合空間有限的配管。
Q2：A型與B型的差別？
A：A型（Meter-Out 排氣調節）適合剛性停止的定位設備；B型（Meter-In 進氣調節）則用於柔性啟動，避免工件衝擊。
Q3：適合低流量場合嗎？
A：是的，本系列針對低流量控制優化設計，在微小流量下仍能保持穩定線性調整。
Q4：如何避免漏氣？
A：請將管端切割平整並避免過度鎖緊螺紋，以防 O-ring 受損。本系列採預塗密封螺紋設計，無需止洩帶即可快速鎖付，密封可靠，同時降低安裝錯誤與堵塞風險。
Q5：是否能搭配其他元件？
A：可與PU及Nylon氣管、消音器等搭配，達到降噪、省氣與更佳流速控制效果。
Q6：與市面常見的速度控制器相比有什麼優勢？
A：多數市售產品以單色、標準規格為主，而 GENTLE SC 系列：
- 規格更齊全：涵蓋 M5 至 RC1/2，滿足小型治具到大型氣缸。
- 安裝更快速：採用預塗密封螺紋，免止洩帶處理，降低漏氣風險。
- 外觀更彈性：提供黑色與灰白（-GW）雙色款式，設備美觀度更高。
- 品質更穩定：台灣自有工廠嚴格檢驗，確保長效耐用。
- 流量更精準：低流量時仍能維持線性回饋，適合高循環自動化產線。
