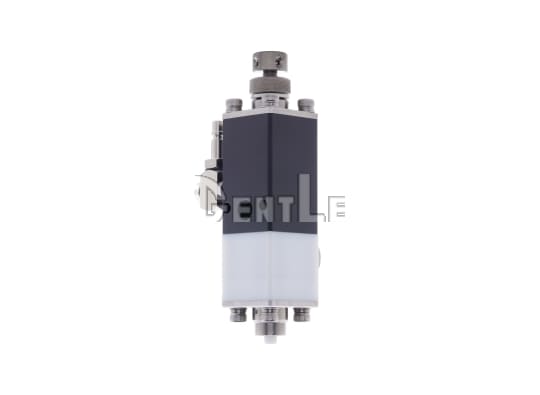

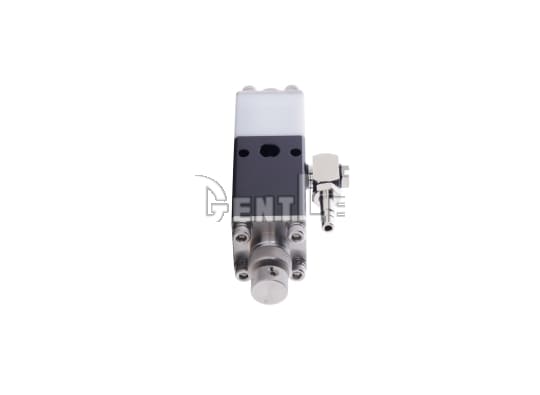

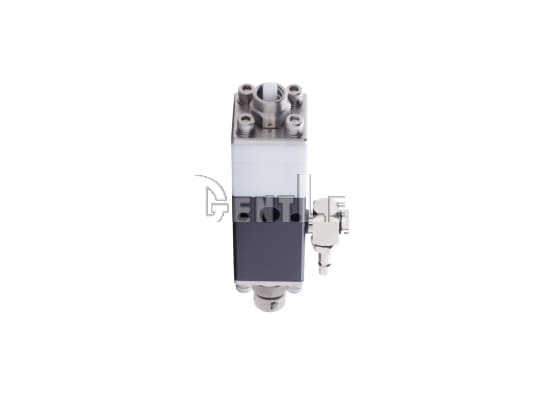

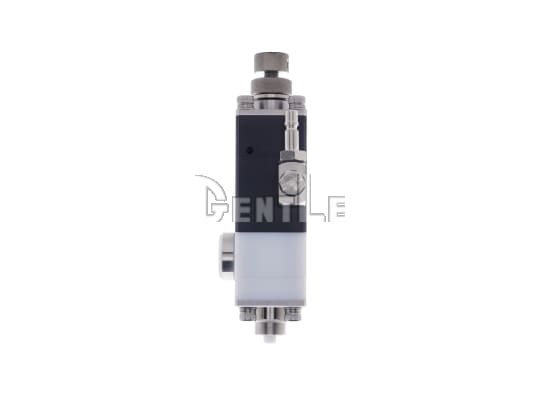

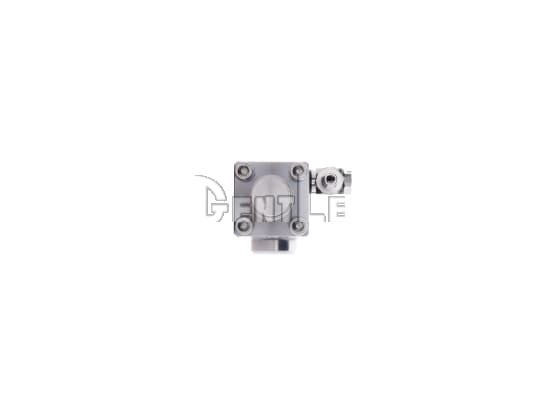

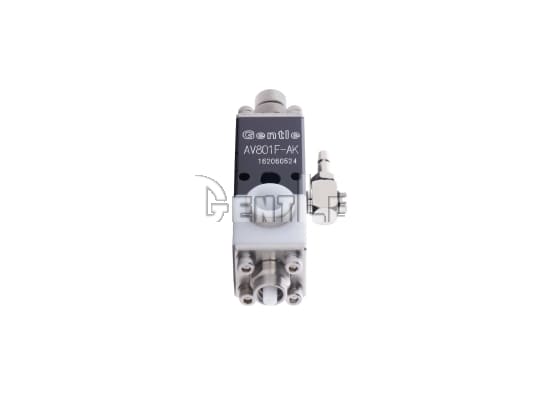

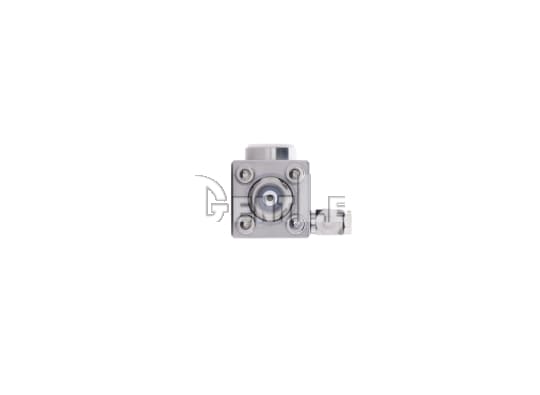

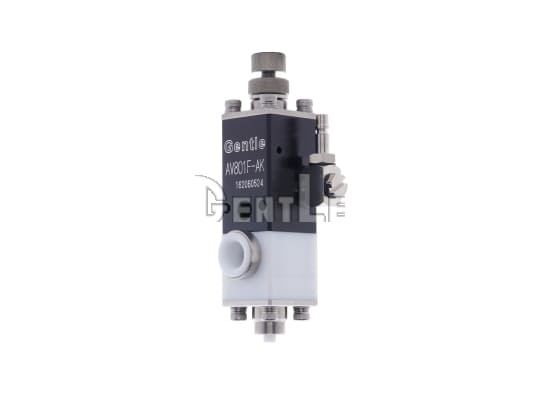

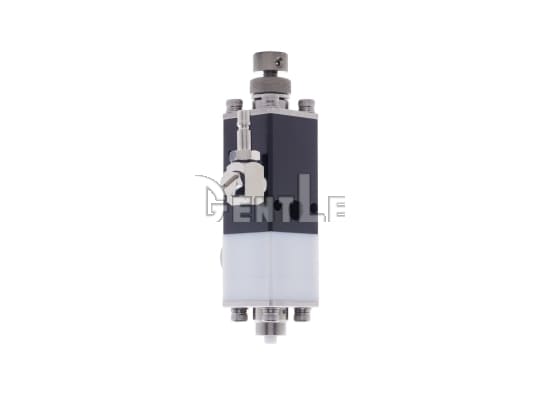

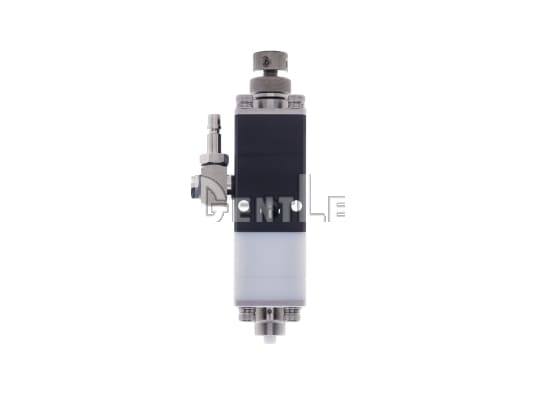

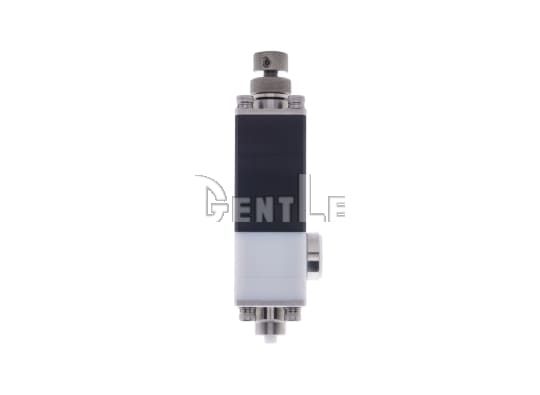

GENTLE_AV801-F

針頭閥

  • 2D / 3D CAD 圖檔呈現,登入會員即可下載!
  • 品         牌 GENTLE 精密點膠閥系列
產品特點
  • 空壓驅動+彈簧回復: 在 ≥0.35 MPa 氣壓下瞬間啟動,內藏彈簧即刻閉合,實現 150 次/分的高速穩定吐膠,讓您的產線效率飆升。
  • 全 PTFE 耐化學流道: 接液部使用純 PTFE(鐵氟龍)製成,完美耐化學侵蝕,輕鬆應對錫膏、環氧樹脂、UV 膠等高黏度化學材料。
  • 針頭閥+隔板結構: 針頭閥結合隔板設計,專為含填料液體量身打造,實現定量穩定輸出且大幅降低堵塞風險。
  • 微量至大流量調控: 支援最小 0.01 mL 至最大 1.5 L/min 廣域吐膠,透過壓力(≤490 kPa)、開啟時間及針頭口徑自由調整,高度滿足多元點膠需求。
  • 超緊湊快速整合: 22×91.4 mm×120 g 輕巧機身,PT 1/8 快拆接口,快速安裝與拆卸,縮短停機時間,提升產線效率。
  • 適用材料:錫膏、環氧樹脂、UV 膠、填料液、厭氧黏著劑及其他 1–50,000 cps 高黏度液體。
產品規格

尺寸單位 (mm)

針頭閥

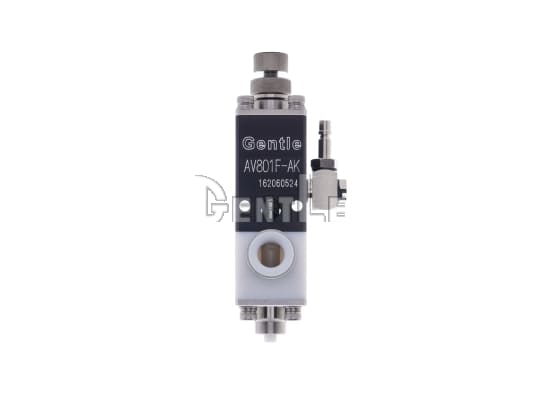

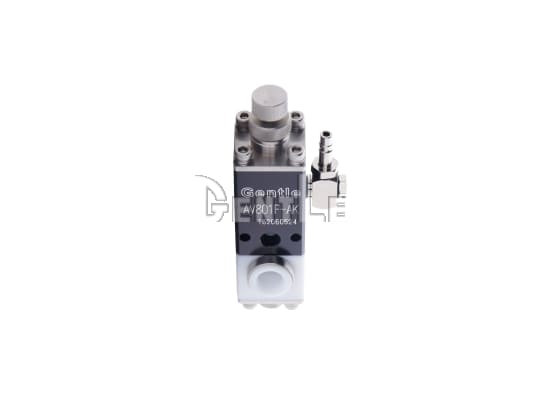

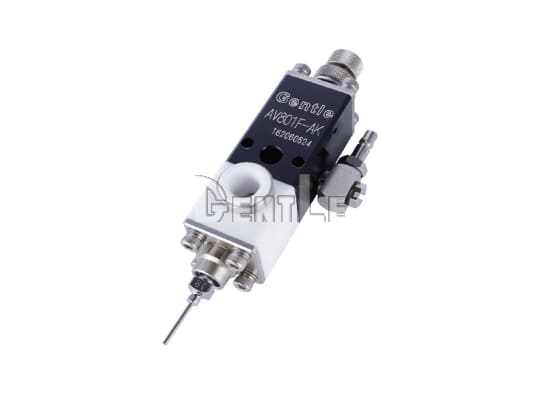

AV801F-AK

點膠閥構造

針頭閥

最小吐出量

0.01 mL
最大流量 (KV值)1.5 L/min
適用黏度1 ~ 50,000 cps
接液部材質PTFE (Teflon)
材料壓送壓力Max. 490 kPa
配管口徑PT 1/8
作動壓力392 ~ 686 kPa
作動速度150 cycles/min
外型尺寸(☐) 22 x (H) 91.4 mm
重量120 g

*點膠性能受材料黏度與顆粒特性影響。



► 2D / 3D CAD 圖檔呈現,登入會員即可下載!

檔案下載
檔案名稱
檔案類型
下載
GENTLE 精密點膠閥
PDF
AV801-F (2D)
PDF
AV801-F (3D)
ZIP
