產品特點
- 空壓驅動＋彈簧回復： 在 ≥0.35 MPa 氣壓下瞬間啟動，內建彈簧即刻閉合，實現 100 次/分高速穩定吐膠，讓產線效率飆升。
- 流體／氣路完全隔離： 獨特提動閥＋隔板構造徹底分離流體與氣路，運作無干擾。
- 內建回吸功能： 閥門關閉瞬間回吸殘液，防止滴膠與飛濺，保持吐膠精準清潔。
- 多材質自由切換： 標配 POM 流道輕量耐磨，可依需求替換 SUS304 或 PTFE，靈活因應化學與機械特性。
- 廣域吐膠量與極致緊湊： 支援 0.02 mL–1.5 L/min 可調，機身僅 22×86.5 mm × 105 g，快速整合自動化設備，減少空間與維護成本。
- 適用多種中低黏度材料： 完美兼容 1–10,000 cps 流體，包括矽膠油、UV 膠、環氧樹脂、光阻劑、墨水、潤滑油、RTV 矽膠、電解液與橡膠系接著劑。
產品規格
尺寸單位 (mm)

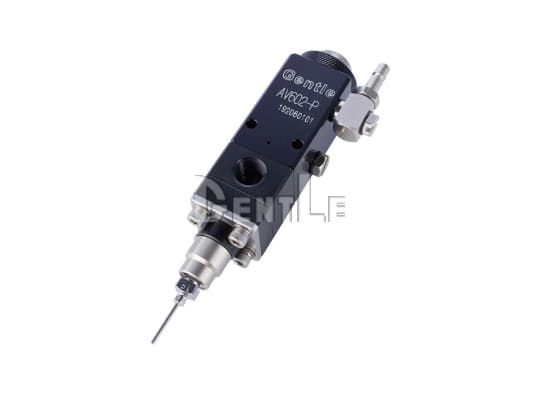

| 提動閥 AV602-P | |||
|---|---|---|---|
| 點膠閥構造 | 提動閥 | ||
| 最小吐出量 | 0.02 mL | ||
| 最大流量 (KV值) | 1.5 L/min | ||
| 適用黏度 | 1 ~ 10,000 cps | ||
| 接液部材質 | POM | ||
| 材料壓送壓力 | Max. 196 kPa | ||
| 配管口徑 | PT 1/8 | ||
| 作動壓力 | 343 ~ 686 kPa | ||
| 作動速度 | 100 cycles/min | ||
| 外型尺寸 | (☐) 22 x (H) 86.5 mm | ||
| 重量 | 105 g | ||
*點膠性能受材料黏度與顆粒特性影響。
