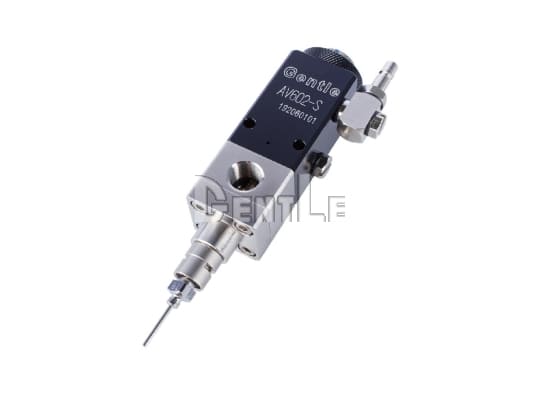

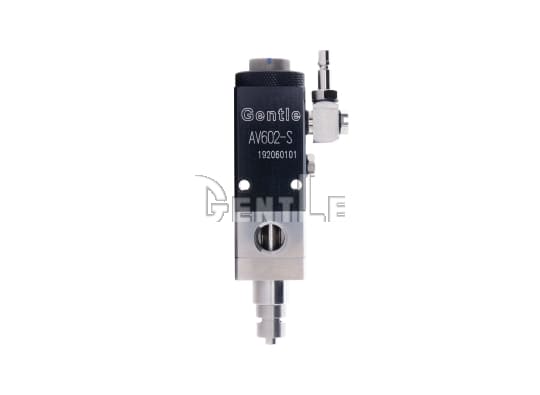

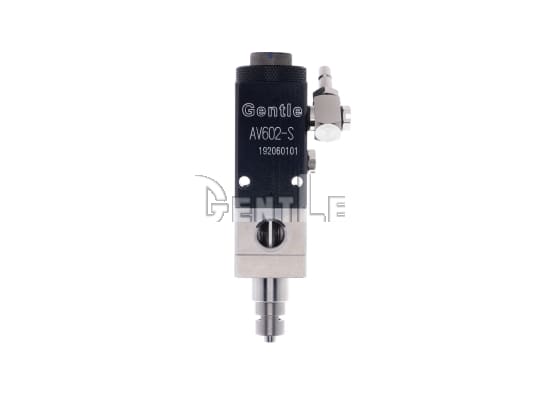

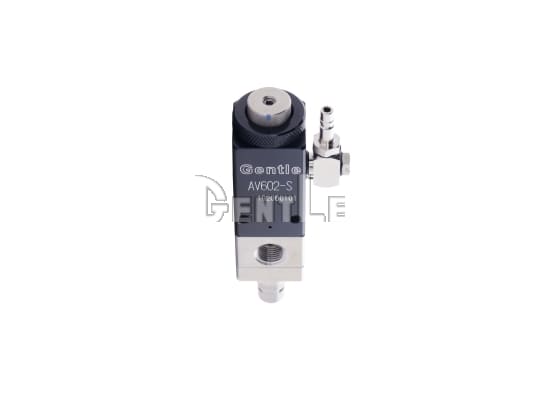

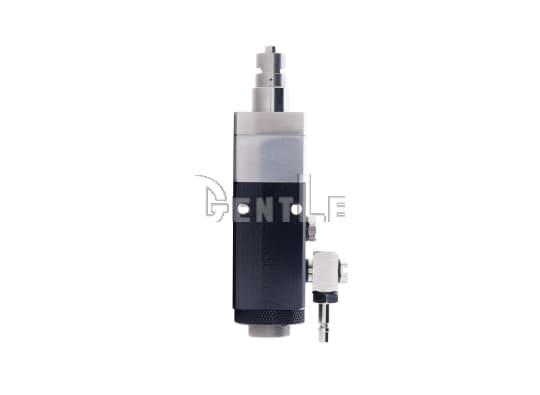

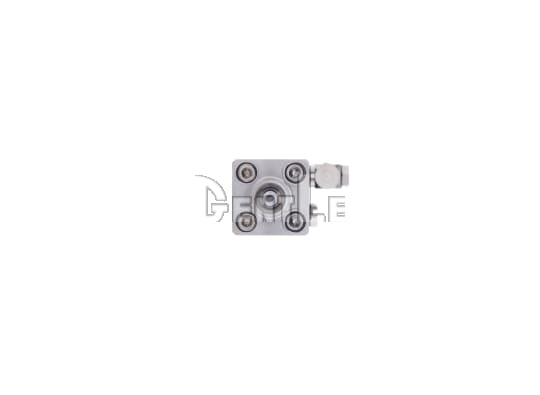

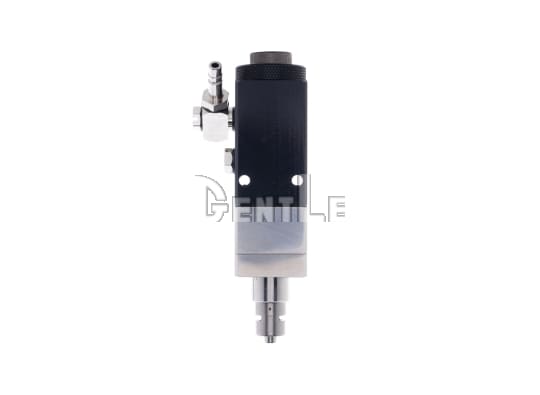

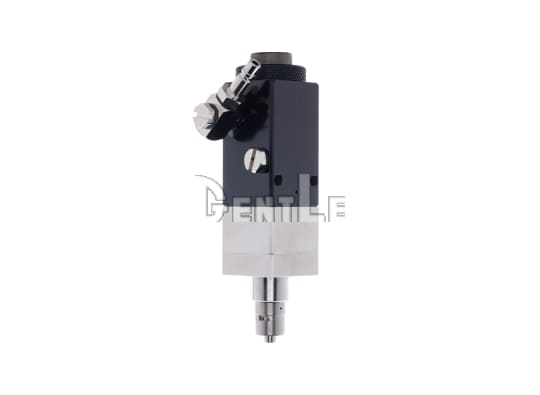

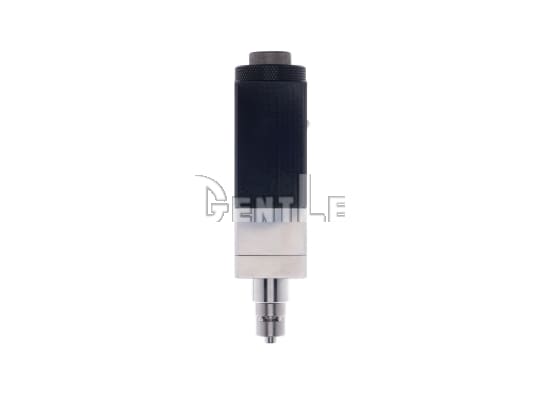

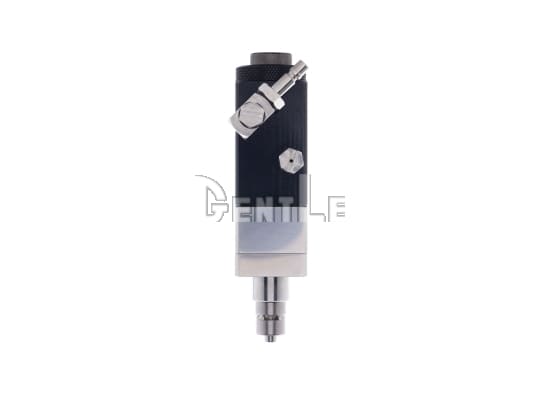

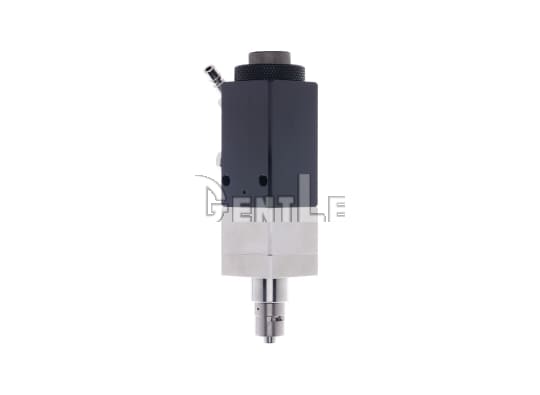

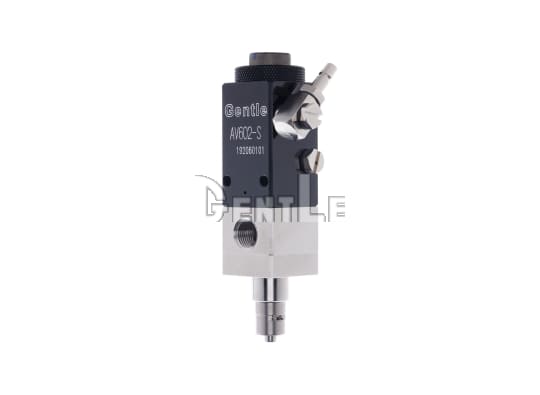

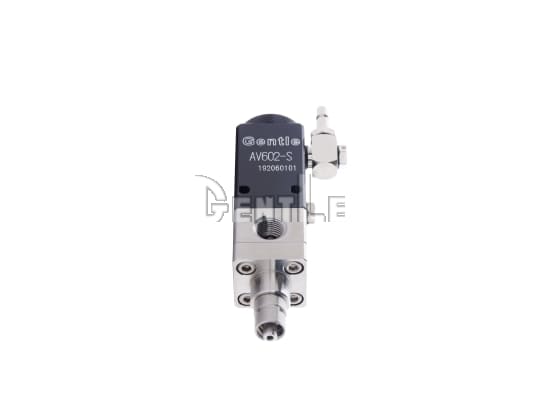

GENTLE_AV602-S

提動閥

  • 2D / 3D CAD 圖檔呈現,登入會員即可下載!
  • 品         牌 GENTLE 精密點膠閥系列
產品特點
  • 空壓驅動+彈簧回復: 以 ≥0.35 MPa 氣壓瞬間啟動,內建彈簧快速閉合,支援 100 次/分高速穩定吐膠,讓產線效率飆升。
  • 流體/氣路完全隔離: 獨特提動閥+隔板結構徹底隔絕流體與氣路,運作互不干擾。
  • 內建回吸功能: 閥門關閉瞬間回吸殘液,防止滴膠與飛濺,保持吐膠精準清潔。
  • 耐用 SUS304 流道: 接液部採用 SUS304 不鏽鋼,具卓越抗腐蝕與耐磨性,確保長期穩定運作。

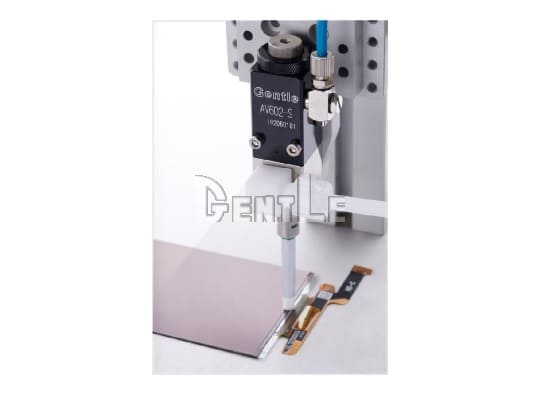

  • 廣域吐膠量與極致緊湊: 支援 0.02 mL–1.5 L/min 可調;機身僅 22×85.5 mm × 150 g,輕鬆整合至任意自動化機台。
  • 適用多種中低黏度材料: 完美兼容 1–10,000 cps 流體,包括橡膠系接著劑、矽膠油、UV 膠、環氧樹脂、光阻劑、墨水、潤滑油、RTV 矽膠、電解液等。
產品規格

尺寸單位 (mm)

提動閥

AV602-S

點膠閥構造

提動閥

最小吐出量

0.02 mL
最大流量 (KV值)1.5 L/min
適用黏度1 ~ 10,000 cps
接液部材質SUS304
材料壓送壓力Max. 196 kPa
配管口徑PT 1/8
作動壓力343 ~ 686 kPa
作動速度100 cycles/min
外型尺寸() 22 x (H) 85.5 mm
重量150 g

*點膠性能受材料黏度與顆粒特性影響。



► 2D / 3D CAD 圖檔呈現,登入會員即可下載!

檔案下載
檔案名稱
檔案類型
下載
GENTLE 精密點膠閥
PDF
AV602-S (2D)
PDF
AV602-S (3D)
ZIP
關聯產品更多產品
GENTLE 點膠閥專用拆裝治具
GENTLE_TK
GENTLE 點膠閥專用拆裝治具
微調型提動閥

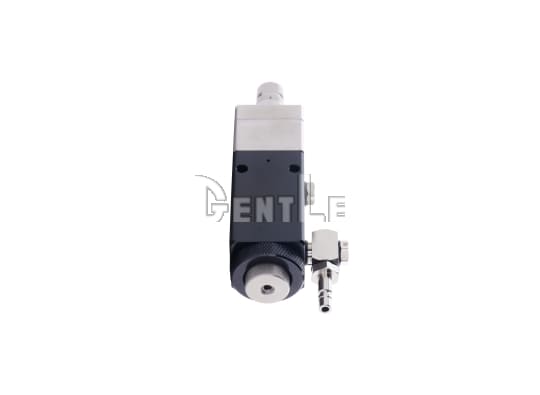

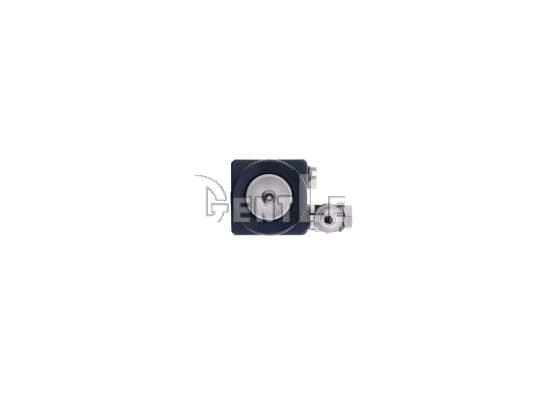

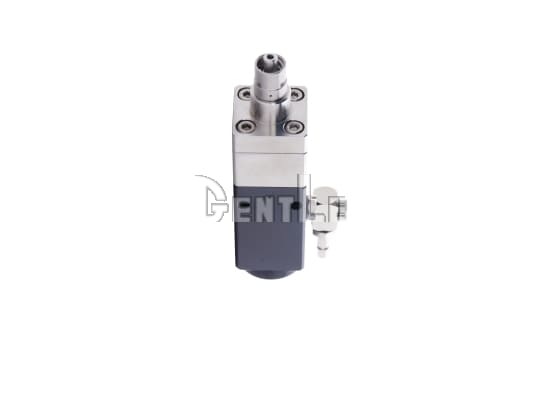

GENTLE_MV602-S
微調型提動閥
GENTLE 602系列專用拆裝扳手
GENTLE_TW
GENTLE 602系列專用拆裝扳手

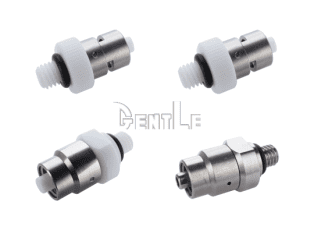

針轉接座
GENTLE_NA2
針轉接座
針頭轉接座
GENTLE_NA1
針頭轉接座

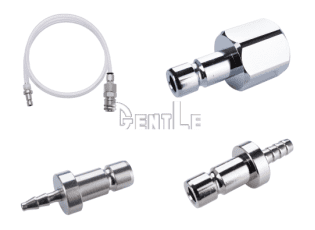

氣源連接管件接頭
GENTLE_ACT
氣源連接管件接頭

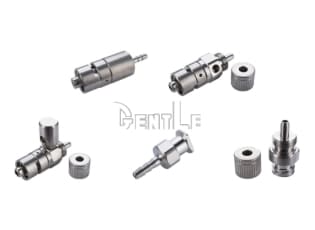

針筒連接套管組件
