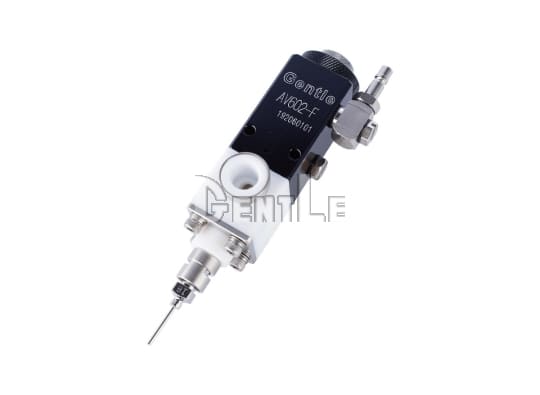

GENTLE_AV602-F

提動閥

  • 2D / 3D CAD 圖檔呈現,登入會員即可下載!
  • 品         牌 GENTLE 精密點膠閥系列
產品特點

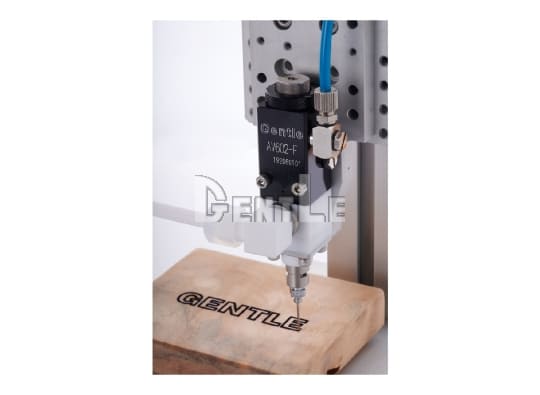

  • 提動閥採用獨特提動閥及隔板方式,材料與空氣系統皆透過隔板完全分離。適用於橡膠系接著劑及要求不滴漏的吐出用途上。
  • 此外,採用提動閥還可有回吸效果。
  • 適用材料:橡膠系接著劑、矽膠油、UV膠、環氧樹脂、光阻劑、墨水、潤滑油、RTV矽膠、電解液等中低黏度材料。
產品規格

尺寸單位 (mm)

提動閥

AV602-F

點膠閥構造

提動閥

最小吐出量

0.02 mL
流量 (KV值)1.5 L/min
適用黏度1 ~ 10,000 cps
接液部材質PTFE (Teflon)
材料壓送壓力Max. 196 kPa
配管口徑PT 1/8
作動壓力343 ~ 686 kPa
作動速度100 cycles/min
外型尺寸() 22 x (H) 86.5 mm
重量115 g

*點膠能力受限於顆粒含量和顆粒細微性。



► 2D / 3D CAD 圖檔呈現,登入會員即可下載!

檔案下載
檔案名稱
檔案類型
下載
GENTLE 精密點膠閥
PDF
AV602-F (2D)
PDF
AV602-F (3D)
ZIP
