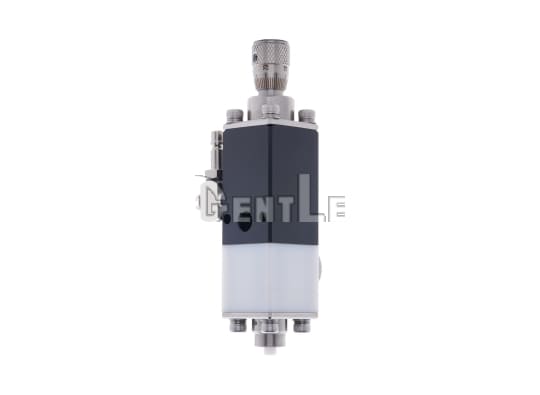

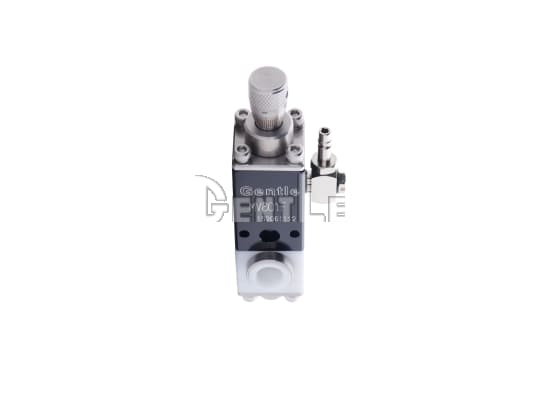

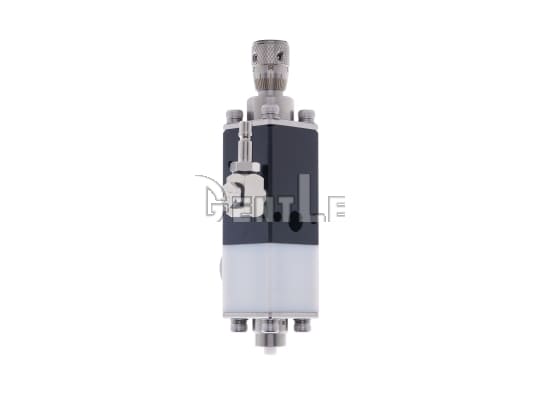

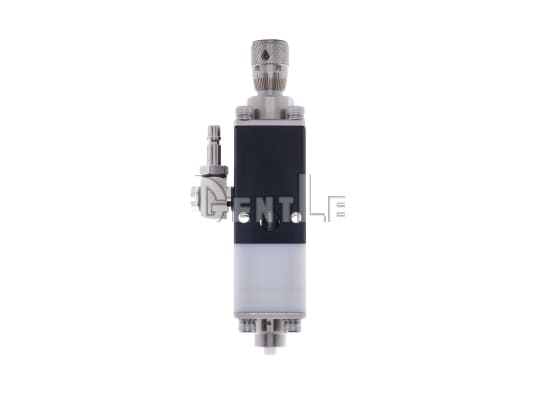

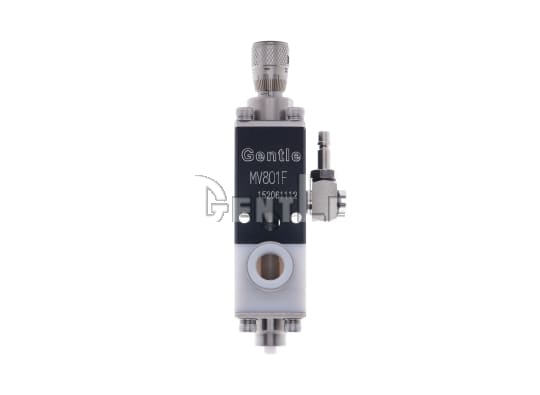

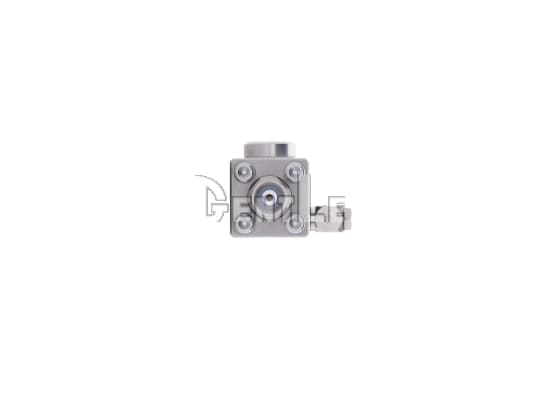

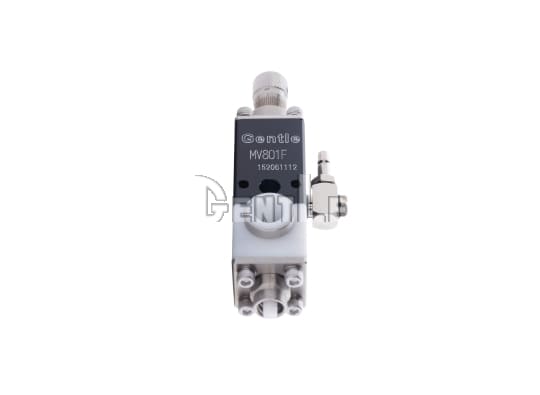

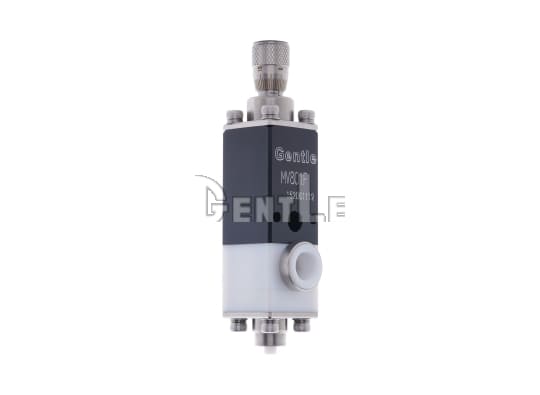

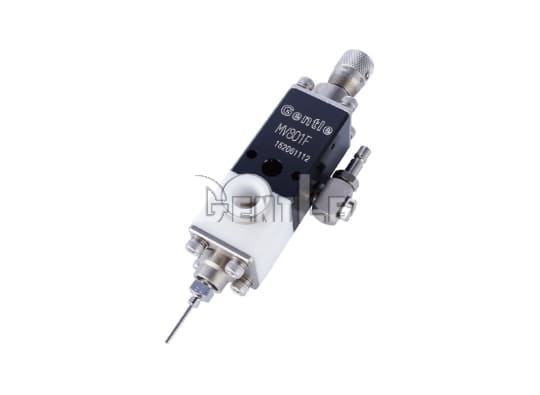

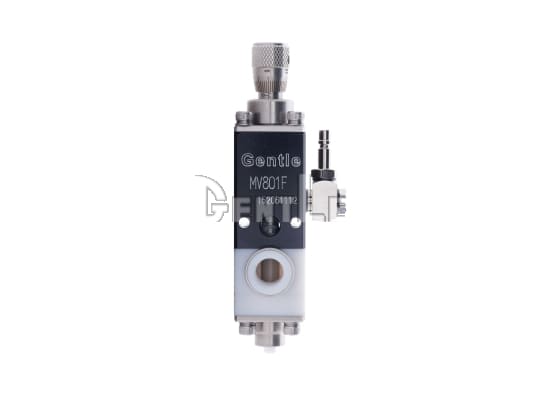

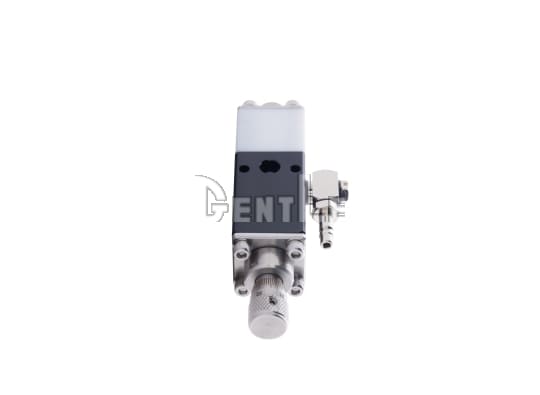

GENTLE_MV801-F

微調型針頭閥

  • 2D / 3D CAD 圖檔呈現,登入會員即可下載!
  • 品         牌 GENTLE 精密點膠閥系列
產品特點

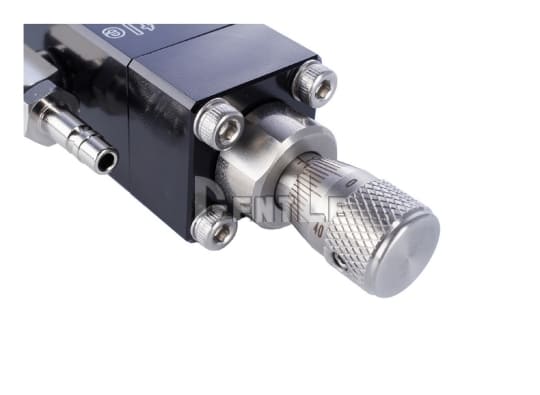

  • 千分尺精密微調: 內建微調刻度旋鈕,無段式控制 0.01–1.5 L/min 吐膠量,精度高、重複性佳。
  • 氣壓驅動+彈簧回復: 0.35–0.69 MPa 空壓瞬間啟動,內建彈簧瞬時閉合,150 次/分高速吐膠依然穩定。
  • 膠路與氣路完全隔離: 針頭閥結合隔板設計,讓膠路與氣路徹底分離,互不干擾。
  • 全 PTFE 耐化學流道: 接液部採用純 PTFE,抗化學侵蝕,適用錫膏、環氧樹脂、UV 膠等各類高黏度材料。
  • 超緊湊易整合: 22×98.8 mm × 130 g 輕薄機身,PT 1/8 接管,快速安裝與維護,無縫嵌入自動化系統。
  • 支援高黏度材料: 完美兼容錫膏、環氧樹脂、UV 膠、填料液、厭氧黏著劑等 1–50 000 cps 高黏度流體。
產品規格

尺寸單位 (mm)

微調型針頭閥

MV801-F

點膠閥構造

針頭閥

最小吐出量

0.01 mL
最大流量 (KV值)1.5 L/min
適用黏度1 ~ 50,000 cps
接液部材質PTFE (Teflon)
材料壓送壓力Max. 490 kPa
配管口徑PT 1/8
作動壓力392 ~ 686 kPa
作動速度150 cycles/min
外型尺寸() 22 x (H) 98.8 mm
重量130 g

*點膠性能受材料黏度與顆粒特性影響。



► 2D / 3D CAD 圖檔呈現,登入會員即可下載!

檔案下載
檔案名稱
檔案類型
下載
GENTLE 精密點膠閥
PDF
MV801-F (2D)
PDF
MV801-F (3D)
ZIP
