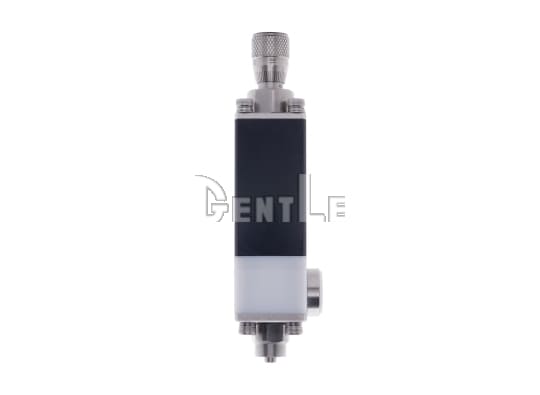

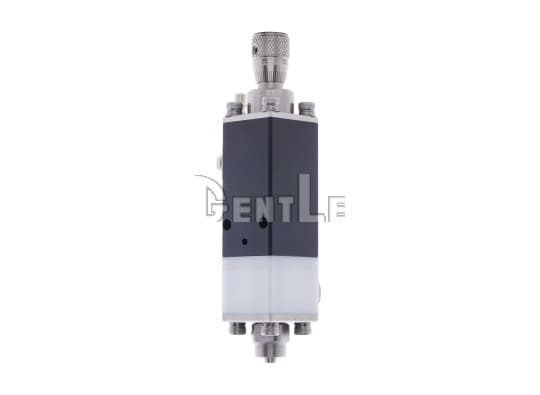

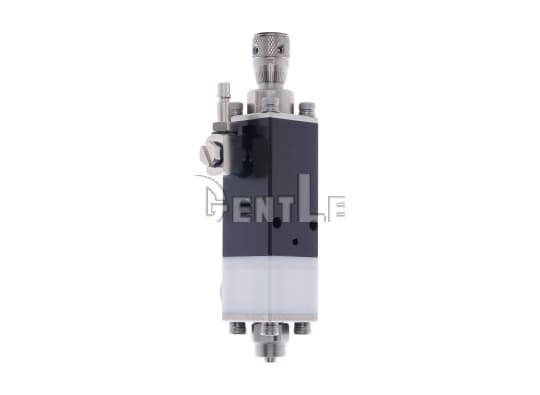

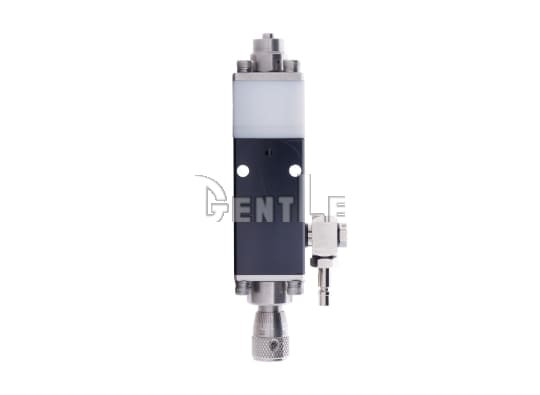

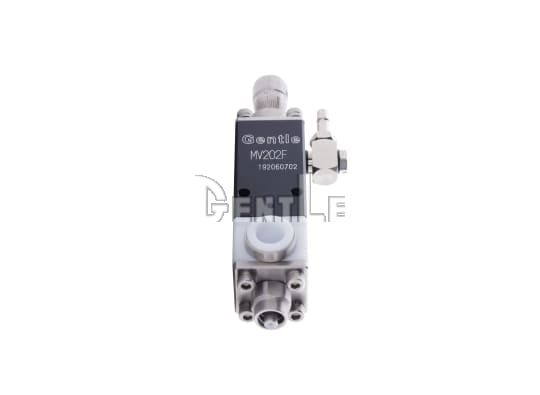

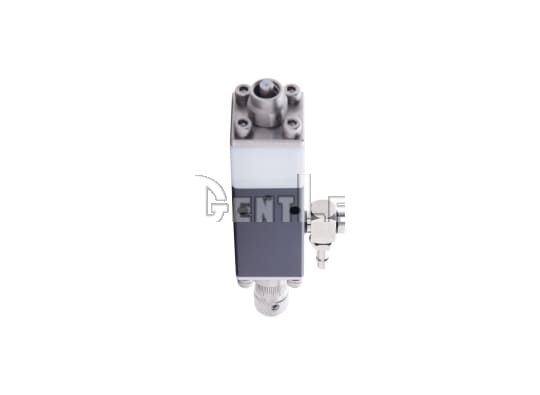

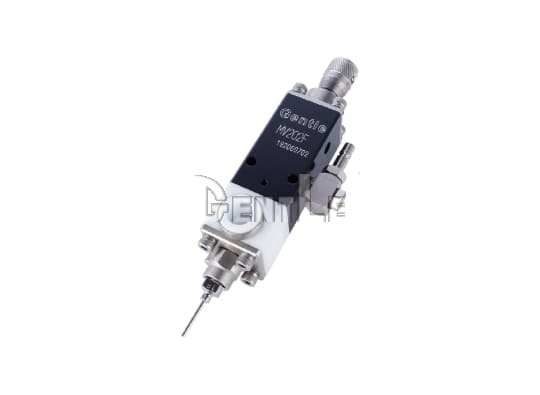

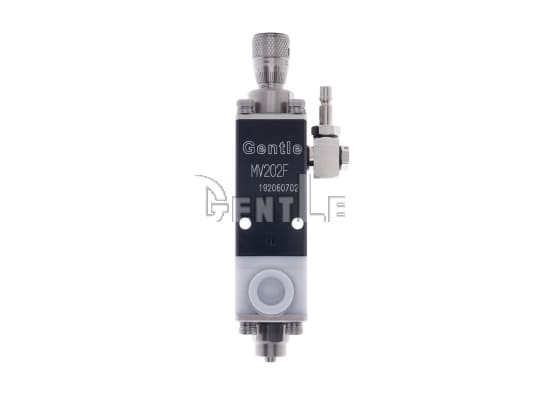

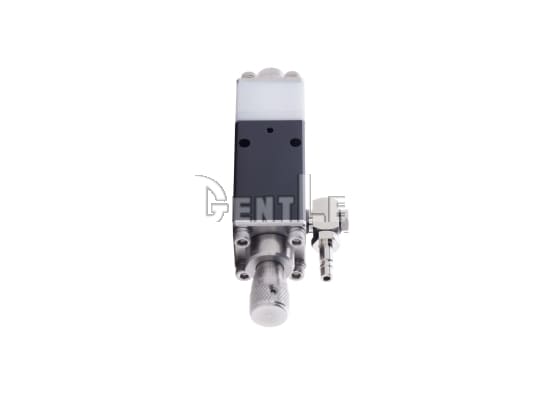

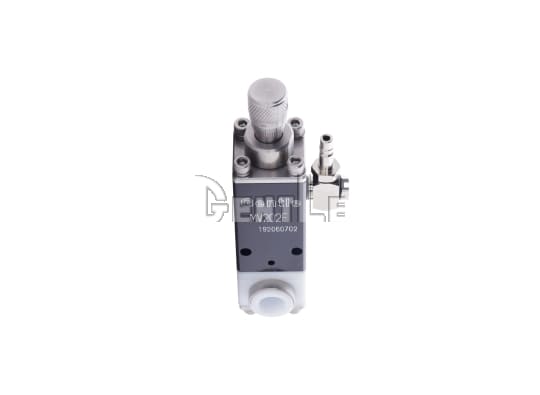

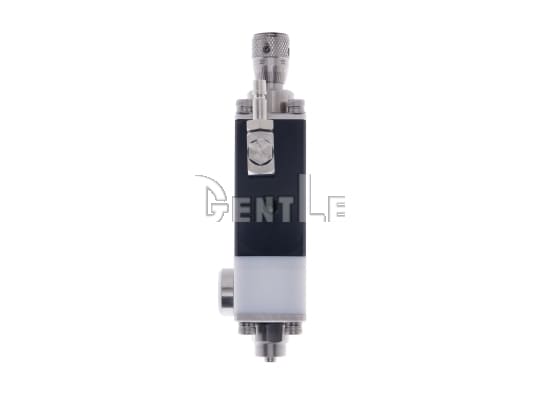

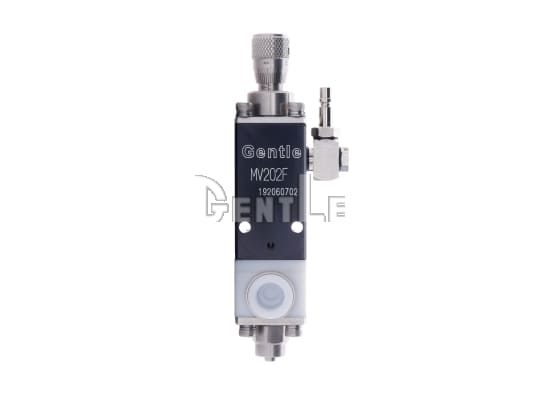

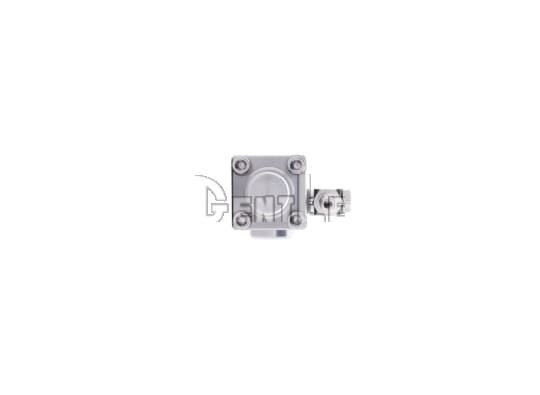

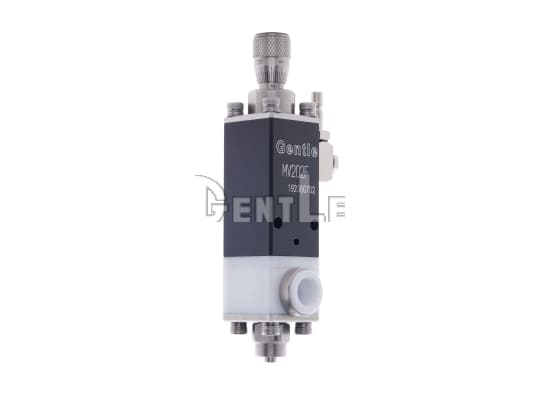

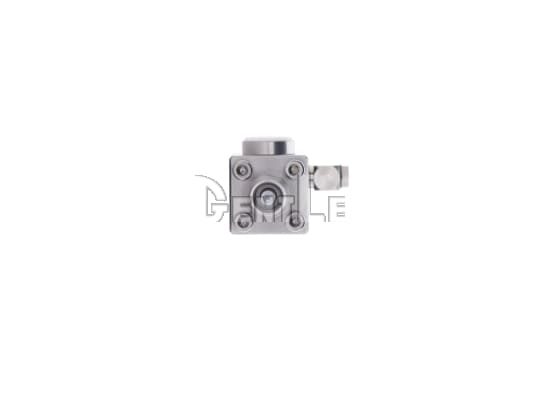

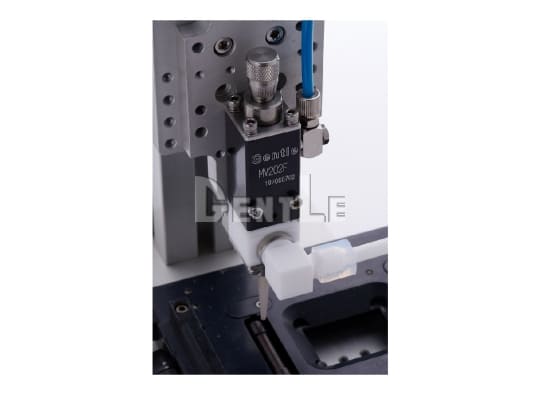

GENTLE_MV202-F

瞬間膠專用閥

  • 2D / 3D CAD 圖檔呈現,登入會員即可下載!
  • 品         牌 GENTLE 精密點膠閥系列
產品特點
  • 瞬間膠專用閥採用針頭閥及隔板構造,可適用於含填料的液體定量吐出應用。
  • 接液部採用PTFE材質部品,對於瞬間膠等材料有較佳的抗黏效果,為目前市場上唯一瞬間膠專用閥。
  • 附加千分尺刻劃調整,可針對微量調整進行控制。
  • 適用材料:光阻劑、電解液、甲苯、化學藥品、食品添加劑、其他低黏度材料。
產品規格

尺寸單位 (mm)

瞬間膠專用閥

MV202-F

點膠閥構造

針頭閥

最小吐出量

0.01 mL
流量 (KV值)1.5 L/min
適用黏度1 ~ 50,000 cps
接液部材質PTFE (Teflon)
材料壓送壓力Max. 490 kPa
配管口徑PT 1/8
作動壓力392 ~ 686 kPa
作動速度150 cycles/min
外型尺寸() 22 x (H) 103.8 mm
重量140 g

*點膠能力受限於顆粒含量和顆粒細微性。



► 2D / 3D CAD 圖檔呈現,登入會員即可下載!

檔案下載
檔案名稱
檔案類型
下載
GENTLE 精密點膠閥
PDF
MV202-F (2D)
PDF
MV202-F (3D)
ZIP
關聯產品更多產品
專用拆裝治具
GENTLE_TK
專用拆裝治具
鐵氟龍管
GENTLE_PFA
鐵氟龍管
無塵棉花棒 (圓頭 / 尖頭)
GENTLE_CS
無塵棉花棒 (圓頭 / 尖頭)
M6鐵氟龍接頭(直型)
GENTLE_TS-M6-TF
M6鐵氟龍接頭(直型)

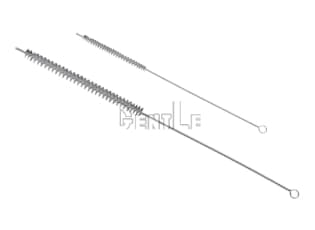

清潔刷子 (閥座刷 / 料口刷)
GENTLE_CB
清潔刷子 (閥座刷 / 料口刷)

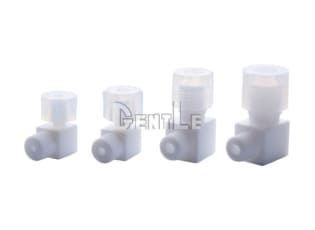

鐵氟龍接頭(L型)
GENTLE_TL-TF
鐵氟龍接頭(L型)

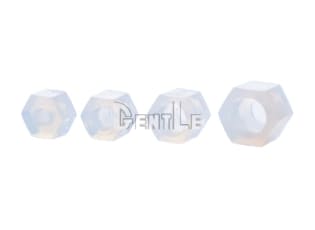

鐵氟龍接頭(NUT)
GENTLE_NUT
鐵氟龍接頭(NUT)

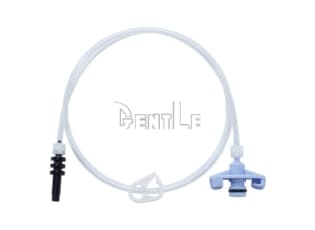

針筒連接套管組件
