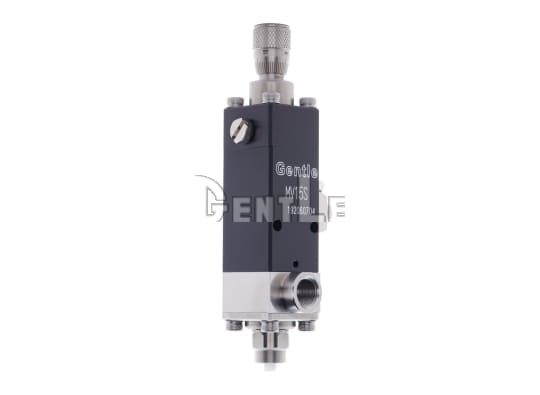

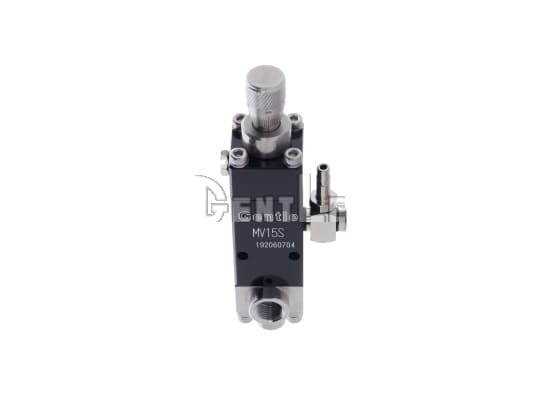

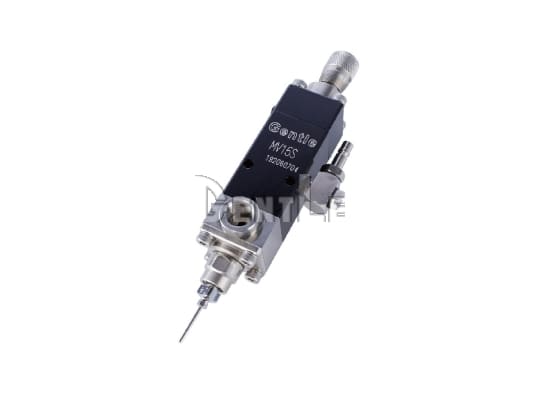

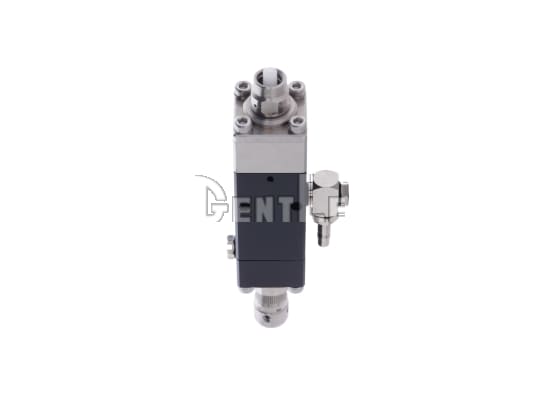

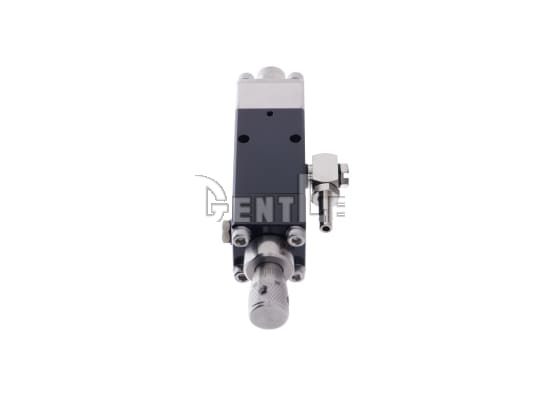

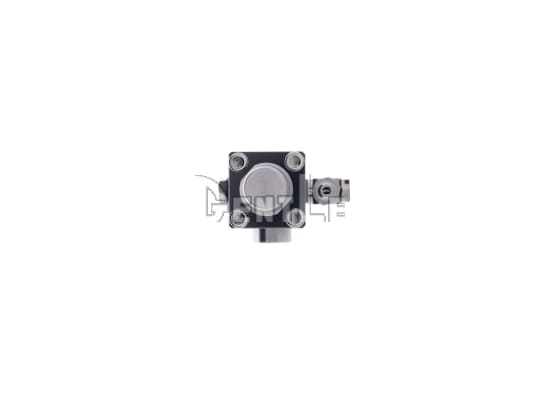

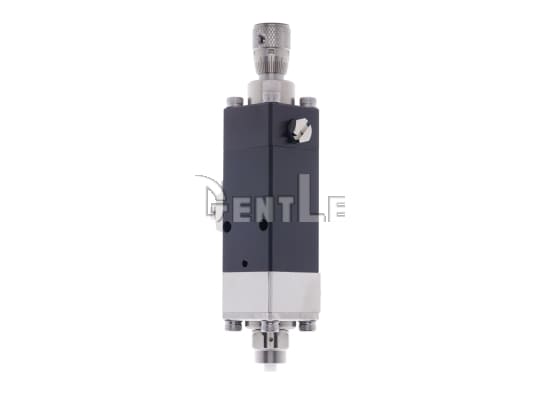

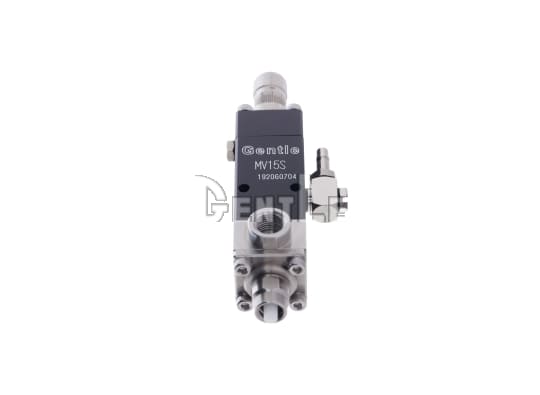

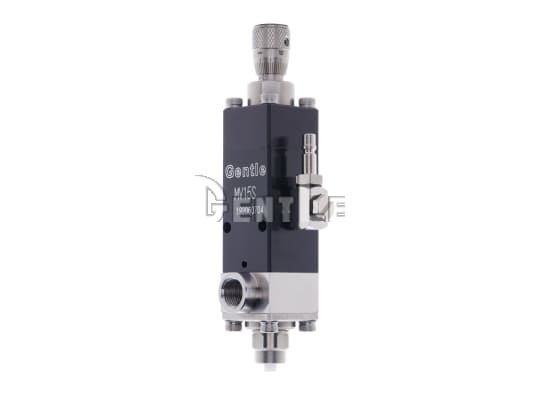

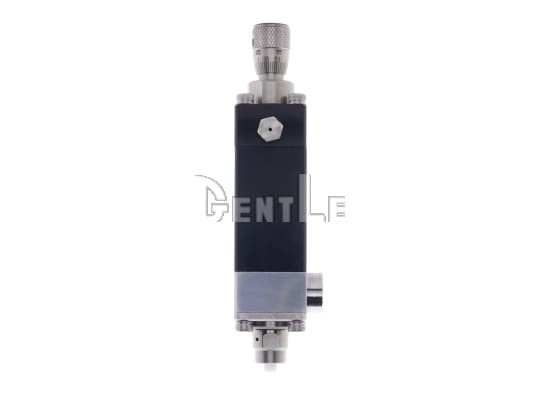

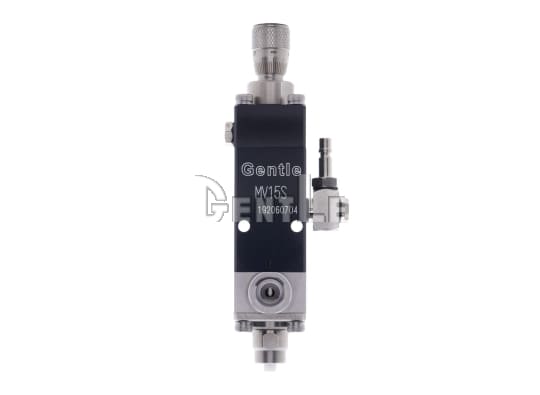

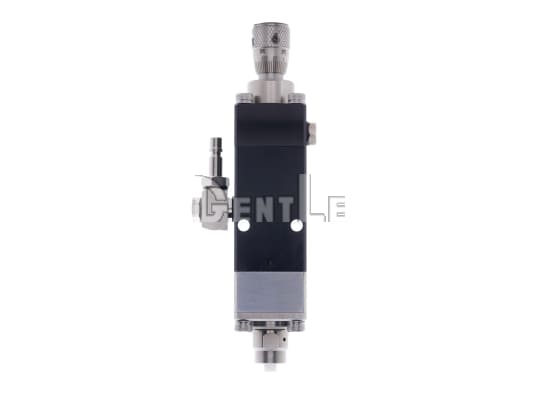

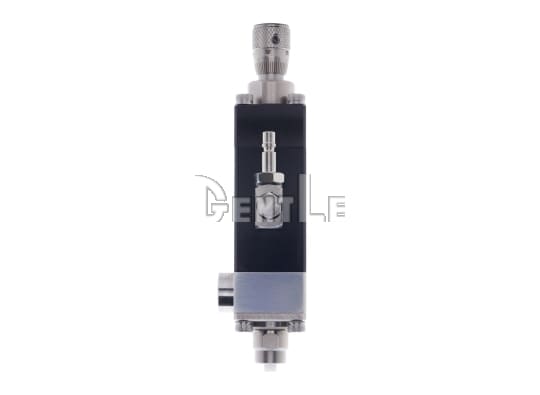

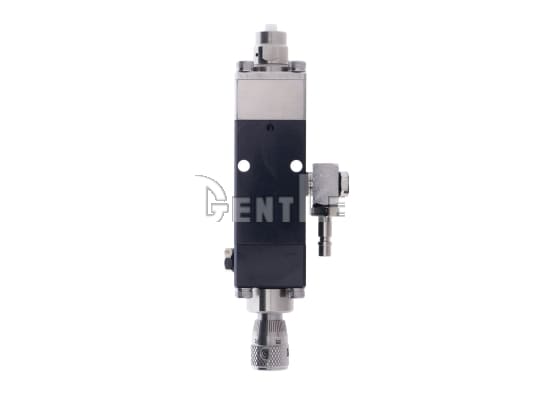

GENTLE_MV15-S

DVD-R專用閥

  • 2D / 3D CAD 圖檔呈現,登入會員即可下載!
  • 品         牌 GENTLE 精密點膠閥系列
產品特點
  • 全 SUS304 精密流道: 高精度不鏽鋼材質耐腐蝕、耐磨耗,長期穩定無污染。
  • 抗氣泡針頭閥+隔板: 流道/氣路完全隔離,顯著降低氣泡混入,提升吐膠品質。
  • 氣壓驅動+彈簧回復: 啟動壓力 ≥0.35 MPa,自動彈簧閉合,支援 150 cpm 高速循環。
  • 千分尺精密微調: 內建刻度旋鈕,無段式調整 0.01–1.5 L/min 吐膠量,操作直覺精準。
  • 內建回吸防滴: 閥門關閉瞬間回吸殘液,防止滴漏與飛濺,吐膠更潔淨。
  • 緊湊自動化設計: 22×108.4 mm × 170 g 精巧機身,PT 1/8 接管口,適用常規工具安裝與維護。
  • 支援多種低黏度材料: 光阻劑、電解液、甲苯、各類化學藥品、食品添加劑及其他 1–50,000 cps 低黏度流體。
產品規格

尺寸單位 (mm)

DVD-R專用閥

MV15-S

點膠閥構造

針頭閥

最小吐出量

0.01 mL
最大流量 (KV值)1.5 L/min
適用黏度1 ~ 50,000 cps
接液部材質SUS304
材料壓送壓力Max. 490 kPa
配管口徑PT 1/8
作動壓力392 ~ 686 kPa
作動速度150 cycles/min
外型尺寸() 22 x (H) 108.4 mm
重量170 g

*點膠性能受材料黏度與顆粒特性影響。



► 2D / 3D CAD 圖檔呈現,登入會員即可下載!

檔案下載
檔案名稱
檔案類型
下載
GENTLE 精密點膠閥
PDF
