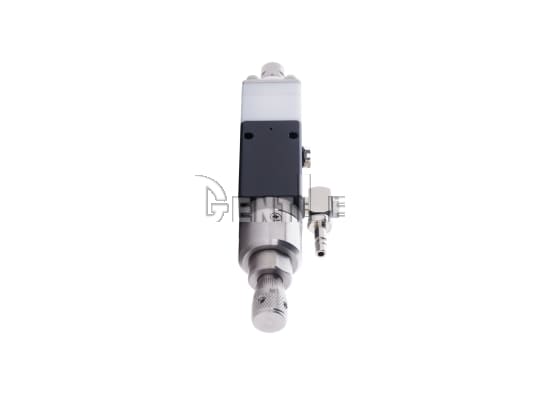

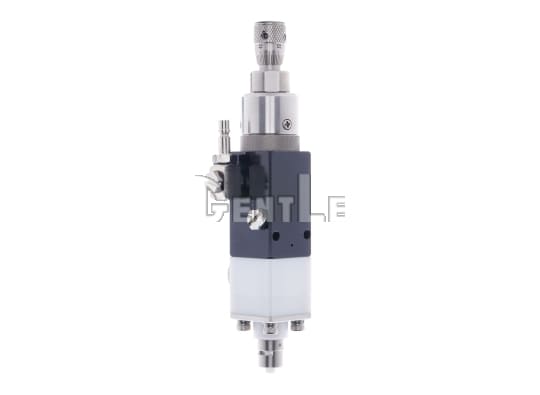

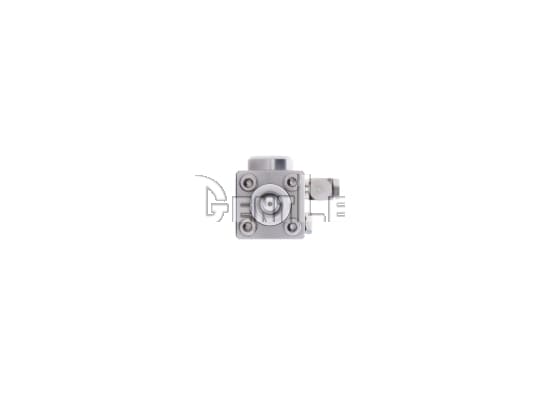

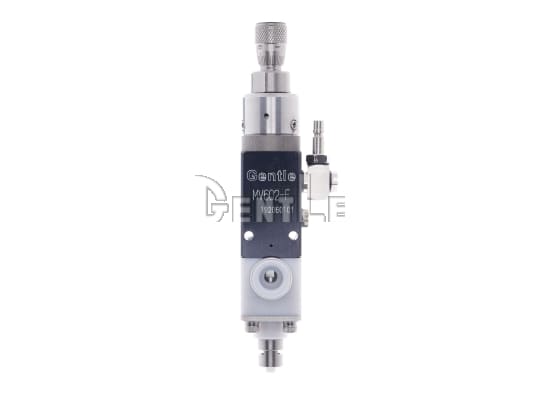

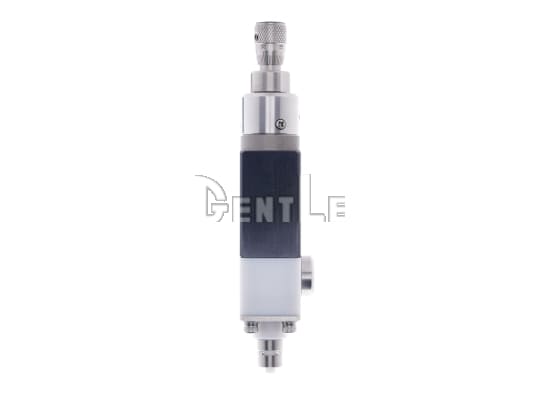

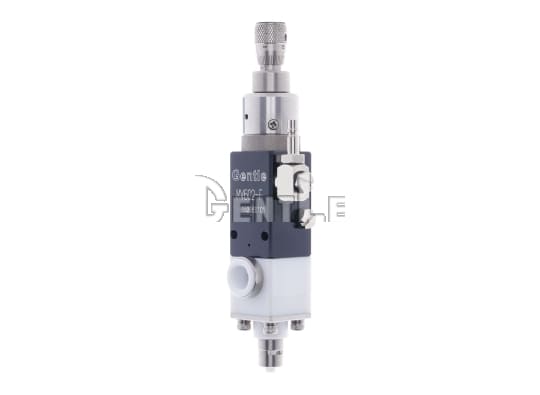

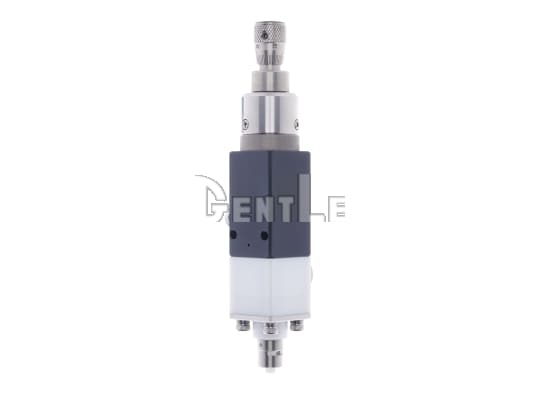

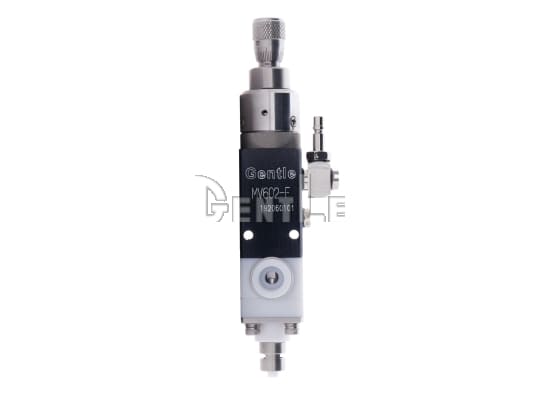

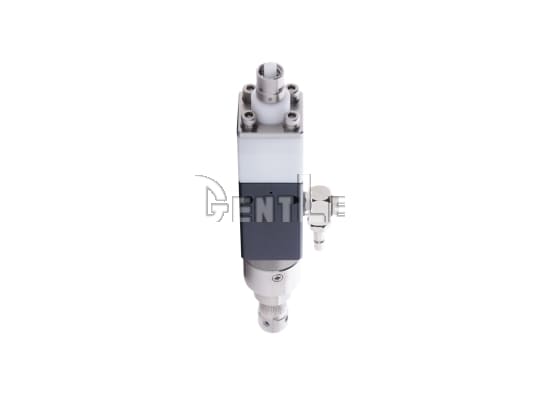

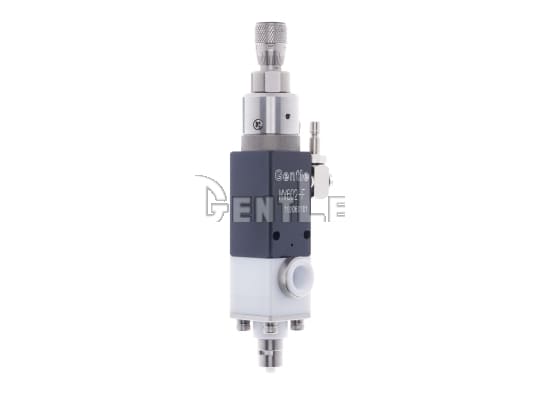

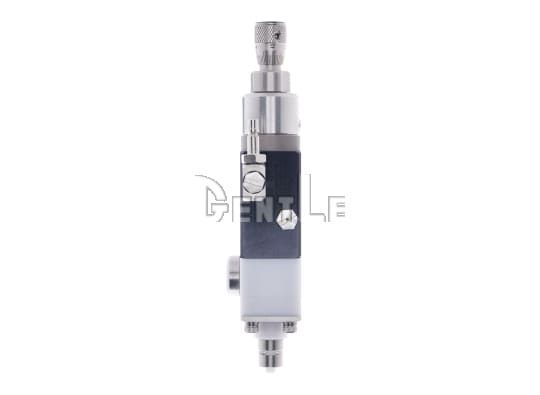

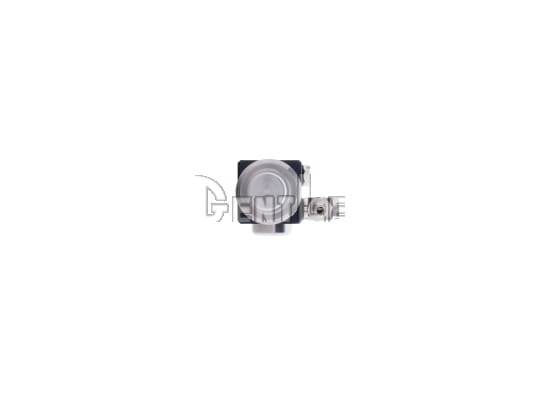

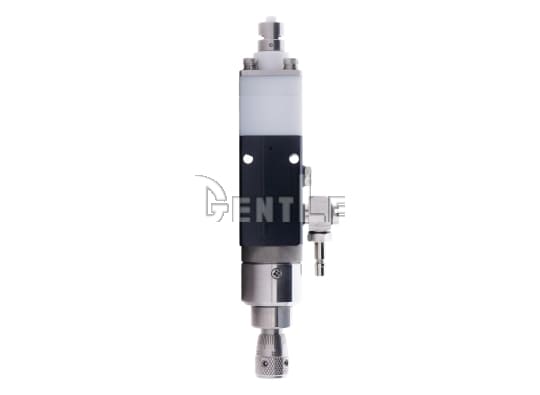

GENTLE_MV602-F

微調型提動閥

  • 2D / 3D CAD 圖檔呈現,登入會員即可下載!
  • 品         牌 GENTLE 精密點膠閥系列
產品特點
  • 千分尺精密微調: 內建微調刻度旋鈕,0.02–1.5 L/min 無段式調節吐膠量,精度高、重複性佳。
  • 氣壓驅動+彈簧回復: ≥0.35 MPa 空壓瞬間啟動,內建彈簧快速閉合,穩定支援 100 次/分高速吐膠。
  • 膠路與氣路完全隔離: 提動閥+隔板設計,徹底分離膠路與氣路,確保吐膠過程不受干擾且衛生無污染。
  • 內建回吸功能: 閥門關閉瞬間回吸殘液,防止滴漏與飛濺,吐膠更乾淨精準。
  • 全 PTFE 耐化學流道: 接液部採純 PTFE,抗化學腐蝕且耐磨耐用。
  • 超緊湊好整合: 22×130.8 mm × 190 g 輕薄機身,PT 1/8 管口,安裝與維護快速便利。
  • 支援中低黏度材料: 適用矽膠油、UV 膠、環氧樹脂、光阻劑、墨水、潤滑油、RTV 矽膠、電解液、橡膠系接著劑等 1–10,000 cps 流體。
產品規格

尺寸單位 (mm)

微調型提動閥

MV602-F

點膠閥構造

提動閥

最小吐出量

0.02 mL
最大流量 (KV值)1.5 L/min
適用黏度1 ~ 10,000 cps
接液部材質PTFE (Teflon)
材料壓送壓力Max. 196 kPa
配管口徑PT 1/8
作動壓力343 ~ 686 kPa
作動速度100 cycles/min
外型尺寸() 22 x (H) 130.8 mm
重量190 g

*點膠性能受材料黏度與顆粒特性影響。



► 2D / 3D CAD 圖檔呈現,登入會員即可下載!

檔案下載
檔案名稱
檔案類型
下載
GENTLE 精密點膠閥
PDF
MV602-F (2D)
PDF
MV602-F (3D)
ZIP
關聯產品更多產品
專用拆裝治具
GENTLE_TK
專用拆裝治具
專用拆裝扳手
GENTLE_TW
專用拆裝扳手
鐵氟龍管
GENTLE_PFA
鐵氟龍管

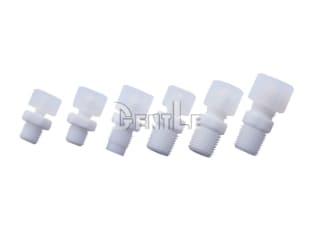

鐵氟龍接頭(直型)
