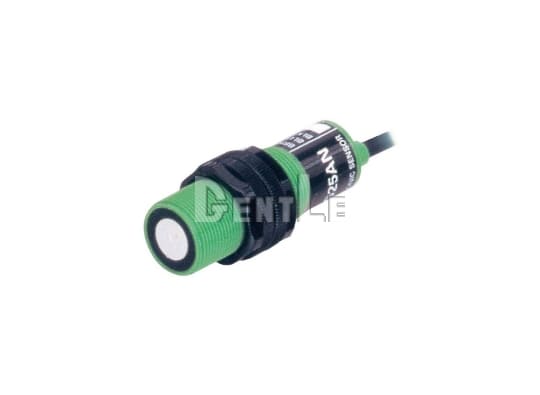

TAKEX US-S25AN 小型類比輸出超音波距離感測器

• M18 小型圓柱結構：採 M18 圓柱型機身，體積精簡，適合安裝於設備內部或空間有限的位置。
• 60～250 mm 反射式量測：利用超音波反射進行非接觸距離檢測，量測範圍為 60～250 mm，可應用於液面、工件高度及物體位置量測。
• 距離比例電壓輸出：輸出電壓會隨檢測距離變化，60 mm 時為 2.4 V±0.5 V、250 mm 時為 10.0 V±0.5 V，可供後端控制器進行距離判定。
• 2 mm 最小解析度：標準最小解析度為 2 mm，適合需要連續距離或高度資訊的自動化量測應用。
• 窄指向檢測設計：檢測區域集中，較容易將超音波對準指定位置，適合矽晶圓下方檢測、瓶口內液位確認及小範圍目標量測。

Q1：TAKEX US-S25AN 是什麼感測器？
A：US-S25AN 是 M18 圓柱型反射式超音波距離感測器，內建放大器並提供與距離成比例的類比電壓輸出。

Q2：US-S25AN 的量測距離是多少？
A：量測範圍為 60～250 mm。

Q3：US-S25AN 的輸出方式是什麼？
A：採距離比例電壓輸出，距離 60 mm 時輸出為 2.4 V±0.5 V，250 mm 時為 10.0 V±0.5 V。

Q4：US-S25AN 的最小解析度是多少？
A：最小解析度為 2 mm，規格條件包含 80 mV Ripple。

Q5：US-S25AN 使用什麼電源？
A：操作電源為 DC24V ±10%，Ripple 10% 以下。

Q6：US-S25AN 適合液位量測嗎？
A：可以。它可透過超音波非接觸量測液面距離，例如油面檢測或從瓶口確認容器內液體內容量。

Q7：US-S25AN 可以用來量測工件高度嗎？
A：可以。其距離比例類比輸出可用於藥品或工件高度判別等應用。

Q8：US-S25AN 適合半導體設備嗎？
A：可應用於矽晶圓下方檢測，利用小型超音波感測器從下方確認晶圓位置或有無。

Q9：US-S25AN 安裝時要注意什麼？
A：本體螺帽鎖緊扭力須控制在 0.98 N·m 以下，避免因過度鎖緊造成螺牙損壞。另因防護等級為 IP54，感測頭表面不可有水滴。

Q10：如何判斷 US-S25AN 是否適合使用？
A：選型時應先確認量測距離是否落在 60～250 mm、目標物尺寸與表面是否能有效反射超音波，並確認設備可接受距離比例電壓輸出及 DC24V 電源。
