薄型真空吸盤

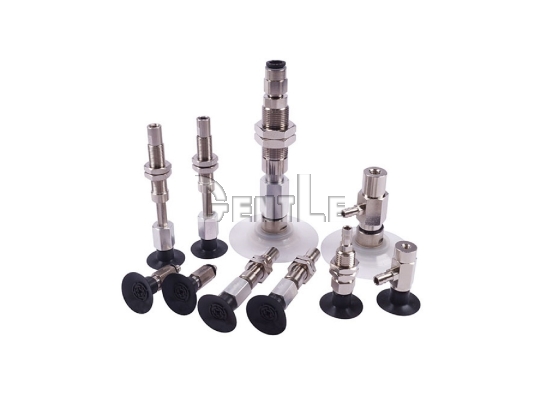

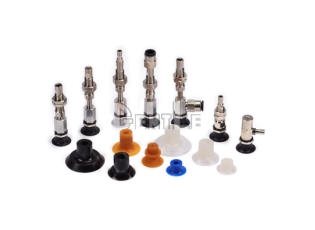

- PA 系列為薄唇真空吸盤，適合紙張、薄膜等表面平滑且較柔軟的工件吸附。吸盤直徑選擇範圍廣，並提供多種金具可選，便於依安裝空間與補償需求配置；另有吸盤本體(PAG)與搭配金具的組合型式。
- 品 牌
產品介紹
Products
產品特點
- 薄唇設計：適合紙張、薄膜等平滑且較柔軟的工件。
- 吸盤直徑範圍齊全：吸盤直徑涵蓋 Φ5～Φ50。

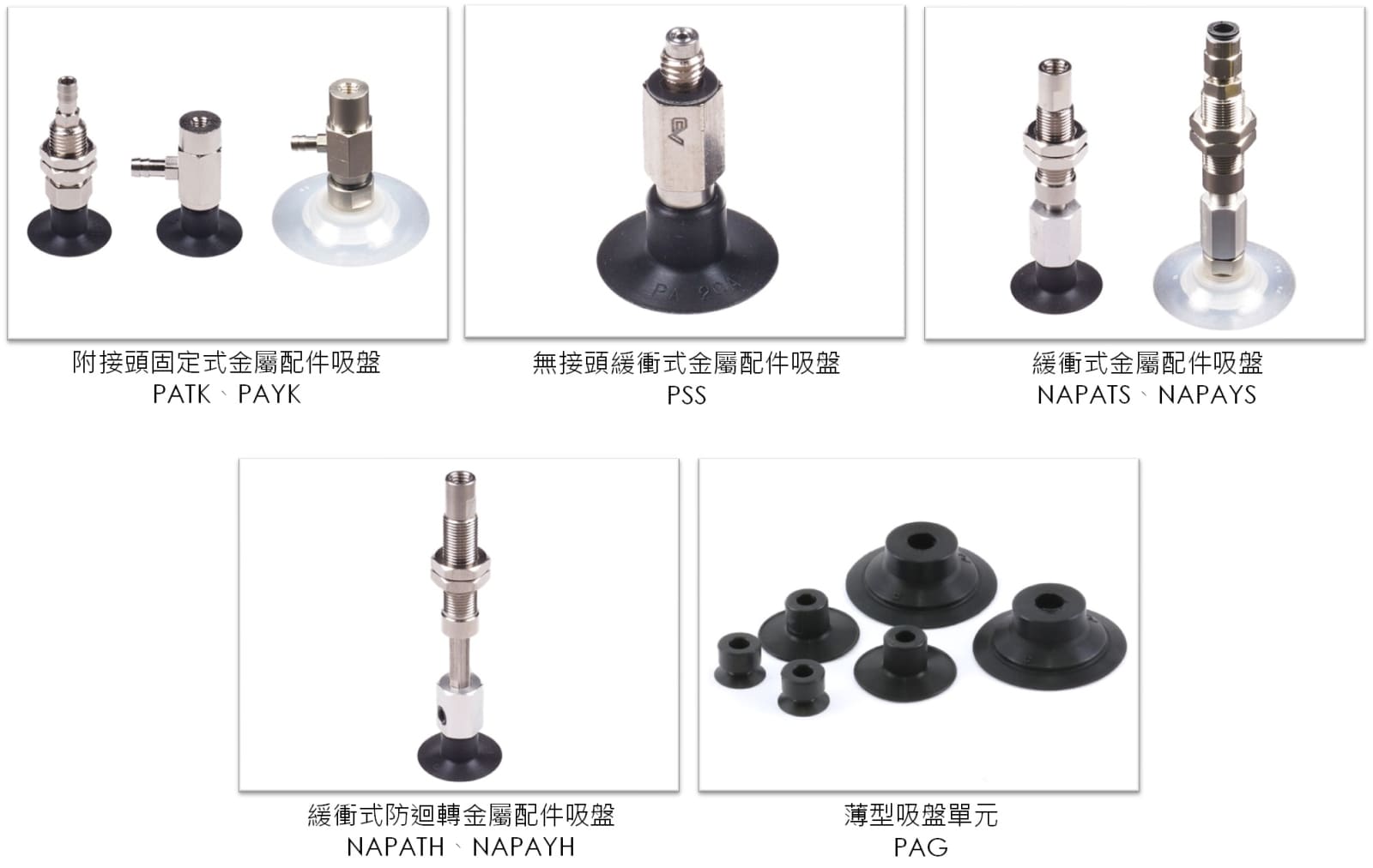

- 多金具可選：可搭配固定金具與彈簧金具等組合，對應多種安裝需求。
- 材質可選：NBR、矽膠、氟橡膠，以及導電材質選項。
- 選型清楚：提供吸盤本體(PAG)與系列型號表，便於依接口方向(上/側)與金具配置選型。
產品規格
| 型號 | 吸盤直徑 (mm) | 材質代碼 | 重量 (g) (N / S / F / NE / SE) |
|---|---|---|---|
| PAG-5B | Φ5 | N / S / F / NE / SE | 0.1 / 0.1 / 0.1 / 0.1 / 0.1 |
| PAG-10A | Φ10 | N / S / F / NE / SE | 0.3 / 0.3 / 0.5 / 0.3 / 0.3 |
| PAG-10B | Φ10 | N / S / F / NE / SE | 0.3 / 0.3 / 0.5 / 0.4 / 0.3 |
| PAG-15A | Φ15 | N / S / F / NE / SE | 0.4 / 0.4 / 0.6 / 0.4 / 0.4 |
| PAG-15B | Φ15 | N / S / F / NE / SE | 0.4 / 0.4 / 0.6 / 0.4 / 0.4 |
| PAG-20A | Φ20 | N / S / F / NE / SE | 0.6 / 0.6 / 1.0 / 0.7 / 0.6 |
| PAG-20B | Φ20 | N / S / F / NE / SE | 0.7 / 0.7 / 1.1 / 0.7 / 0.7 |
| PAG-25 | Φ25 | N / S / F / NE / SE | 19.6 / 19.6 / 20.8 /19.7 / 19.6 |
| PAG-30 | Φ30 | N / S / F / NE / SE | 19.9 / 19.9 / 21.3 / 20.1 / 19.9 |
| PAG-30B | Φ30 | N / S / F / NE / SE | 3.1 / 3.1 / 5.0 / 3.3 / 3.1 |
| PAG-40 | Φ40 | N / S / F / NE / SE | 20.0 / 20.0 / 21.4 / 20.2 / 20.0 |
| PAG-50 | Φ50 | N / S / F / NE / SE | 22.0 / 22.0 / 24.6 / 22.3 / 22.0 |
備註：PA 系列亦提供固定金具(PATK・YK)與彈簧金具等組合型式；接口方向(上/側)與配管/接頭依型錄型號表選擇。
問與答
Q1：PA 薄唇真空吸盤適合哪些工件？
A：適合紙張、薄膜等表面平滑且較柔軟的工件吸附。
Q2：薄唇設計的好處是什麼？
A：薄唇有助於提升對平滑、柔軟表面的貼合性，利於穩定吸附。
Q3：要怎麼選適合的吸盤直徑？
A：先看工件可吸附的有效面積與漏氣狀況，再選能提供足夠接觸面積的吸盤直徑；最後以實機節拍與吸附穩定性確認。
Q4：PA 有哪些材質可選？
A：NBR、矽膠、氟橡膠，以及導電材質選項。
Q5：什麼情況會選導電材質？
A：在需要靜電防護的搬運情境，可評估導電材質並配合正確接地。
Q6：PA 有哪些金具可選？
A：可搭配固定金具(PATK・YK)與彈簧金具等型式，依安裝空間與補償需求選擇。
Q7：怎麼選型最快？
A：先決定吸盤直徑與材質，再依接口方向(上/側)與金具型式到型錄型號表對應即可。
Q8：選型前要注意什麼？
A：若工件表面有粉塵、易漏氣或吸附面積不足，建議調整吸盤直徑/材質並以實機測試確認穩定性。
