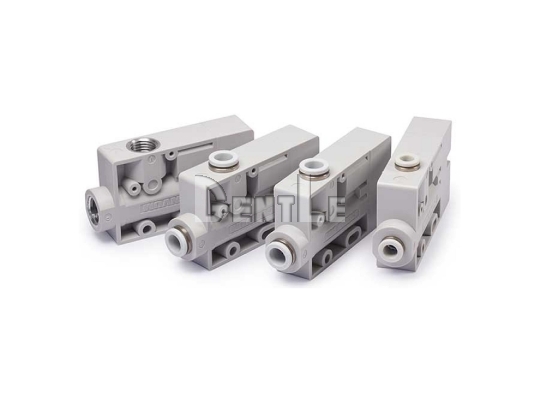

產品特點
- CV系列的後繼機種：性能升級、設計更精巧。
- 內建快速接頭：可與配管快速連接，安裝更便利。
- 小型化設計(78x42.5mm)：本體與消音器整合為一體，節省空間。
- 輕量化結構：採用樹脂材質，整體重量較原CV系列(CV-15HS/MCV-15HS)減少超過50%。
產品規格
| 項目 | 單位 | MCV-05 | MCV-10 | MCV-15 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HS | HR | LS | HS | HR | LS | HS | HR | LS | |||
| 使用流體 | 無油壓縮空氣 | ||||||||||
| 周圍溫度範圍 | ºC | 0 ~ 60 (不可結冰) | |||||||||
| 使用壓力範圍 | MPa | 0.1 ~ 0.6 | |||||||||
| 噴嘴直徑 | ømm | 0.5 | 1.0 | 1.5 | |||||||
| 額定壓力 | MPa | 0.45 | 0.35 | 0.45 | 0.45 | 0.35 | 0.45 | 0.5 | 0.35 | 0.5 | |
| 吸入流量 | L/min (ANR) | 5.4 | 5 | 11 | 24 | 22 | 38 | 56 | 49 | 84 | |
| 到達真空壓力 | kPa | -87 | -54 | -87 | -56 | -87 | -56 | ||||
| 空氣消耗量 | L/min (ANR) | 11 | 12 | 11 | 46 | 95 | 105 | 95 | |||
| 淨重 | g | 79 | 90 | 100 | |||||||
