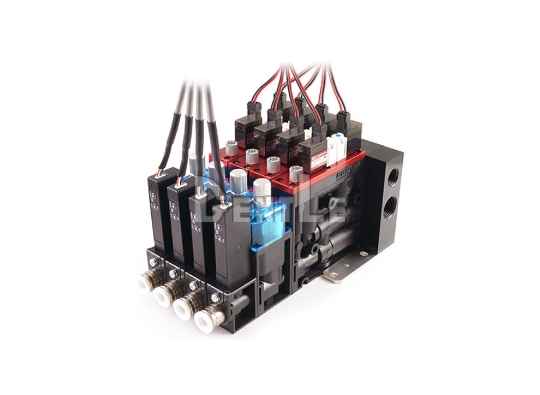

CONVUM_SC3
中型多功能真空產生器
- CONVUM 妙德 SC3 系列為中型多機能真空產生器，可自由選擇感測器與過濾器配置。系列可搭配自保持型電磁閥，在停電等緊急停止時維持真空，搭配 MPS-10 省能源感測器時可節省 50% 以上空氣消耗，並可在最小供給壓力 0.25 MPa 下運轉。
- 產品停產公告：CVR 系列已全面停產，建議改用 SC3 系列作為替代型號。
- 品 牌
產品介紹
Products
產品特點
- 組合選擇彈性高：SC3 系列可自由選擇是否搭配感測器與過濾器，方便依設備需求配置。
- 緊急停止時可保持工件：搭配自保持型電磁閥時，可在停電等緊急停止狀況下維持真空，降低工件掉落風險。
- 有助降低空氣消耗量：搭配 MPS-10 省能源感測器時，空氣消耗量可降低 50% 以上。
- 工件離脫迅速且確實：系列配置可對應快速且確實的工件離脫需求。
- 低壓也可運轉：最小供給壓力 0.25 MPa 即可運轉，並可選流量多段噴嘴，在緊湊設計下實現較大吸入流量。
產品規格
| 項目 | 單位 | 10S | 13S | 15S | 10L | 13L | 15L | 10R | 13R | 15R | 07X | 10X | 15X | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用流體 | 無油壓縮空氣 | |||||||||||||
| 周圍溫度範圍 | ºC | 0 ~ 55 (不可結冰) | ||||||||||||
| 使用壓力範圍 | MPa | 0.2 ~ 0.6 | ||||||||||||
| 供氣狀態 | 常時閉(B)，常時開(A)，自保持(W) | |||||||||||||
| 額定壓力 | MPa | 0.5 | 0.5 | 0.25 | 0.35 | 0.5 | ||||||||
| 最大真空壓力 | kPa | -90 | -89 | -91 | -65 | -57 | -63 | -86 | -88 | -90 | -90 | |||
| 吸入流量 (個別接口排氣) | L/min (ANR) | 23 (25) | 38 (42) | 57 (60) | 43 (45) | 66 (78) | 74 (90) | 20 (21) | 30 (33) | 50 (54) | 37 (48) | 48 (56) | 65 (88) | |
| 真空破壞流量 | L/min (ANR) | 200 (逆止閥搭載時) | ||||||||||||
| 空氣消耗量 | L/min (ANR) | 48 | 74 | 100 | 48 | 74 | 100 | 47 | 70 | 100 | 22 | 48 | 100 | |
| 淨重 | 單體 (全置型) | g | 255 | |||||||||||
| 集裝模組 (1連 / 全置型) | 268 | |||||||||||||
問與答
Q1：SC3 系列是什麼產品？
A：SC3 系列是中型多機能真空產生器，可依需求自由選擇感測器與過濾器配置。
Q2：SC3 為什麼適合需要彈性配置的設備？
A：因為系列可自由選擇有無感測器、過濾器，並可依單體型或歧管型需求搭配不同配置。
Q3：自保持型的作用是什麼？
A：搭配自保持型電磁閥時，可在停電等緊急停止狀況下維持真空，降低工件掉落風險。
Q4：SC3 為什麼可以節省空氣消耗量？
A：搭配 MPS-10 省能源感測器時，空氣消耗量可降低 50% 以上。
Q5：SC3 為什麼能讓工件迅速離脫？
A：系列設計可對應快速且確實的工件離脫需求，適合重視循環時間與釋放穩定性的設備。
Q6：最小供給壓力 0.25 MPa 可運轉代表什麼？
A：代表部分型式可在較低供給壓力條件下運轉，選型時可依設備供氣條件搭配。
Q7：S、L、R、X 這些形式差在哪裡？
A：主要差異在噴嘴尺寸、額定壓力、最大真空壓力、吸入流量與空氣消耗量，可依設備需求選型。
Q8：歧管型與集中排氣要注意什麼？
A：歧管型若選集中排氣，需搭配逆止閥，避免排氣回流至真空口。
