CONVUM_MC22
20mm寬多機能真空產生器組合

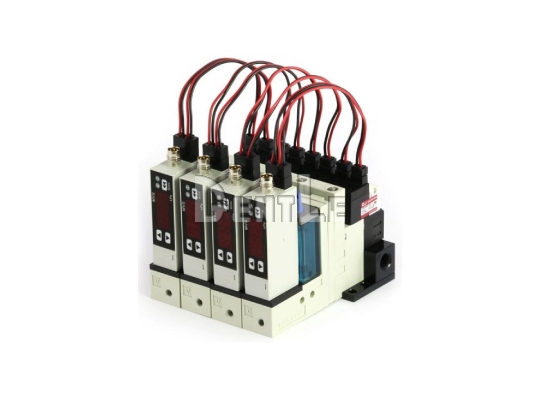

- CONVUM 妙德 MC22 系列為 20mm 寬多機能真空產生器組合，採一體化設計，可依需求選配壓力感測器、數位顯示與內建逆止閥。系列可搭配自保持型電磁閥，在緊急停止時維持真空，並可支援最多 8 連座配置。
- 產品停產公告：原型號 MC2 全系列已全面停產，建議改用替代型號 MC22 系列。
- 品 牌
產品介紹
Products
產品特點
- 一體化組合設計：MC22 系列將真空產生器、壓力感測器、過濾器、消音器與閥件整合於同一單元中。
- 選配彈性高：可依需求選擇壓力感測器、數位顯示與內建逆止閥，配置方式更有彈性。
- 緊急停止時可維持真空：搭配自保持型電磁閥時，可在停電或緊急停止狀況下維持真空，有助降低工件掉落風險。
- 有助降低空氣消耗量：搭配具電磁閥控制功能的省能源感測器使用時，空氣消耗量最高可降低 98%。
- 低噪音且可連座配置：特殊構造消音器可達 58 dB(A) 低噪音，並可支援最多 8 連座配置。
產品規格
| 項目 | 單位 | MC22☐-05 | MC22☐-07 | MC22☐-10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| HS | LS | HR | HS | LS | HR | HS | HR | |||
| 使用流體 | 無油壓縮空氣 | |||||||||
| 周圍溫度範圍 | ºC | 0 ~ 50 (不可結冰) | ||||||||
| 使用壓力範圍 | MPa | 0.2 ~ 0.5 | ||||||||
| 真空破壞流量 | L/min (ANR) | 50 | ||||||||
| 真空產生閥型式 | 常時開 (A) / 常時閉 (B) / 自保持 (W) | |||||||||
| 過濾器濾芯過濾精度 | µm | 37 | ||||||||
| 過濾面積 | mm² | 484 | ||||||||
| 噴嘴直徑 | Φ mm | 0.5 | 0.7 | 1.0 | ||||||
| 額定壓力 | MPa | 0.5 | 0.35 | 0.5 | 0.35 | 0.5 | 0.35 | |||
| 吸入流量 | L/min (ANR) | 6 | 11 | 4 | 11 | 21 | 9 | 20 | 15 | |
| 最大真空壓力 | kPa | -87 | -53 | -87 | -87 | -53 | -87 | -87 | -87 | |
| 空氣消耗量 | L/min (ANR) | 10 | 22.5 | 48 | ||||||
問與答
Q1：MC22 系列是什麼產品？
A：MC22 系列是 20mm 寬多機能真空產生器組合，將多種真空控制功能整合於同一單元中。
Q2：MC22 的一體化設計包含哪些元件？
A：此系列可整合壓力感測器、過濾器、消音器、閥件與逆止閥等配置。
Q3：MC22 可以選配哪些功能？
A：可依需求選擇壓力感測器、數位顯示與內建逆止閥。
Q4：MC22 為什麼能在緊急停止時維持真空？
A：因為系列可搭配自保持型電磁閥，在停電或緊急停止時仍可維持真空。
Q5：MC22 如何降低空氣消耗量？
A：搭配具電磁閥控制功能的省能源感測器使用時，可大幅降低空氣消耗量，最高可達 98%。
Q6：MC22 的噪音表現如何？
A：系列搭載特殊構造消音器，低噪音可達 58 dB(A)。
Q7：MC22 可以做連座配置嗎？
A：可以，MC22 系列可支援最多 8 連座配置。
Q8：HS、LS、HR 這些型式差在哪裡？
A：這些型式主要對應不同的額定壓力、最大真空壓力與吸入流量，選型時可依噴嘴口徑與性能需求搭配。
