公制尺寸

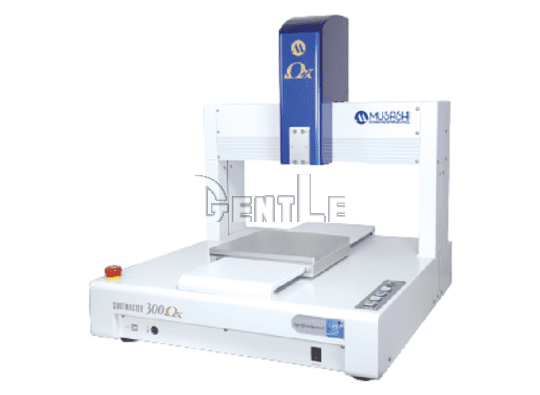

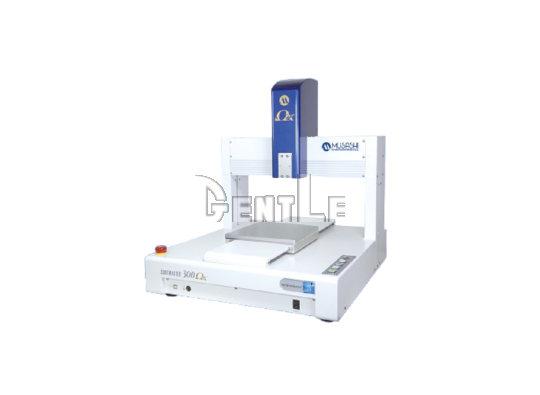

高精度、高剛性桌上型平台 SHOT mini / SHOTMASTER ΩX 系列 | |||||||||
---|---|---|---|---|---|---|---|---|---|
品名 | SHOT mini 200 ΩX | SHOTMASTER 300 ΩX | SHOTMASTER 400 ΩX | SHOTMASTER 500 ΩX | |||||
控制軸數 | 3軸 | 4軸 | 3軸 | 4軸 | 3軸 | 4軸 | 3軸 | 4軸 | |
運轉範圍 | X、Y 軸 | 200 mm | 300 mm | 400 mm | 500 mm | ||||
Z 軸 | 80 mm | 80 mm | 80 mm | 80 mm | |||||
W 軸 | -- | ±360° | -- | ±360° | -- | ±360° | -- | ±360° | |
PTP 運轉速度 設定範圍 | X、Y 軸 | 1 ~ 500 mm/s | 1 ~ 500 mm/s | 1 ~ 500 mm/s | 1 ~ 500 mm/s | ||||
Z 軸 | 1 ~ 400 mm/s | 1 ~ 400 mm/s | 1 ~ 400 mm/s | 1 ~ 400 mm/s | |||||
W 軸 | -- | 1 ~ 900°/s | -- | 1 ~ 900°/s | -- | 1 ~ 900°/s | -- | 1 ~ 900°/s | |
補間運轉速度 設定範圍 | X、Y 軸 | 0.1 ~ 500 mm/s | 0.1 ~ 500 mm/s | 0.1 ~ 500 mm/s | 0.1 ~ 500 mm/s | ||||
Z 軸 | 0.1 ~ 400 mm/s | 0.1 ~ 400 mm/s | 0.1 ~ 400 mm/s | 0.1 ~ 400 mm/s | |||||
W 軸 | -- | 0.1 ~ 900°/s | -- | 0.1 ~ 900°/s | -- | 0.1 ~ 900°/s | -- | 0.1 ~ 900°/s | |
重複定位精度 | X、Y 軸 | ±0.005 mm | ±0.005 mm | ±0.005 mm | ±0.005 mm | ||||
Z 軸 | ±0.005 mm | ±0.005 mm | ±0.005 mm | ±0.005 mm | |||||
W 軸 | -- | ±0.01° | -- | ±0.01° | -- | ±0.01° | -- | ±0.01° | |
可搬動重量 | Y 軸 | 20 kg | 20 kg | 20 kg | 20 kg | ||||
Z 軸 | 15 kg | 12 kg | 15 kg | 12 kg | 15 kg | 12 kg | 15 kg | 12 kg | |
額定電壓和頻率 | AC 100 ~ 240 V 50 / 60 Hz | AC 100 ~ 240 V 50 / 60 Hz | AC 100 ~ 240 V 50 / 60 Hz | AC 100 ~ 240 V 50 / 60 Hz | |||||
外觀尺寸 (未含突起處) | W | 380 mm | 510 mm | 610 mm | 710 mm | ||||
D | 460 mm | 570 mm | 670 mm | 770 mm | |||||
H | 590 mm | 690 mm | 590 mm | 690 mm | 590 mm | 690 mm | 590 mm | 690 mm | |
重量 | 30 kg | 33 kg | 40 kg | 43 kg | 55 kg | 58 kg | 66 kg | 69 kg |
