產品規格
公制尺寸

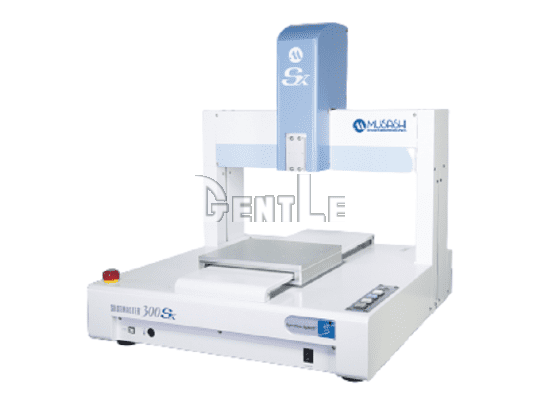

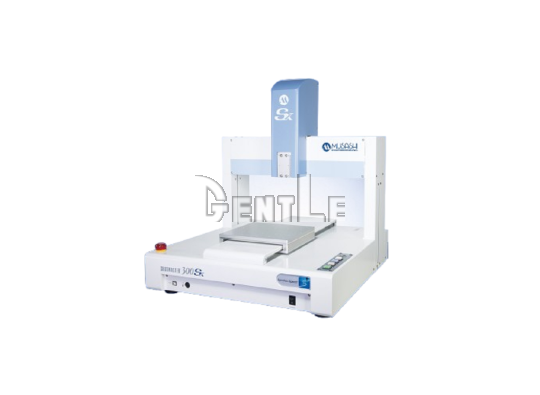

| 高速桌上型平台 SHOT mini / SHOTMASTER SX 系列 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 品名 | SHOT mini 100 SX | SHOTMASTER 200 SX | SHOTMASTER 300 SX | SHOTMASTER 400 SX | SHOTMASTER 500 SX | ||||||
| 控制軸數 | 3軸 | 3軸 | 4軸 | 3軸 | 4軸 | 3軸 | 4軸 | 3軸 | 4軸 | ||
| 運轉範圍 | X、Y 軸 | 100 mm | 200 mm | 300 mm | 400 mm | 500 mm | |||||
| Z 軸 | 50 mm | 50 mm | 80 mm | 80 mm | 80 mm | ||||||
| W 軸 | -- | -- | -- | ±360° | -- | ±360° | -- | ±360° | -- | ±360° | |
| PTP 運轉速度 設定範圍 | X、Y 軸 | 1 ~ 800 mm/s | 1 ~ 800 mm/s | 1 ~ 800 mm/s | 1 ~ 800 mm/s | 1 ~ 800 mm/s | |||||
| Z 軸 | 1 ~ 350 mm/s | 1 ~ 350 mm/s | 1 ~ 250 mm/s | 1 ~ 400 mm/s | 1 ~ 400 mm/s | 1 ~ 400 mm/s | |||||
| W 軸 | -- | -- | 1 ~ 900°/s | -- | 1 ~ 900°/s | -- | 1 ~ 900°/s | -- | 1 ~ 900°/s | ||
| 補間運轉速度 設定範圍 | X、Y 軸 | 0.1 ~ 800 mm/s | 0.1 ~ 800 mm/s | 0.1 ~ 800 mm/s | 0.1 ~ 800 mm/s | 0.1 ~ 800 mm/s | |||||
| Z 軸 | 0.1 ~ 350 mm/s | 0.1 ~ 350 mm/s | 0.1 ~ 250 mm/s | 0.1 ~ 400 mm/s | 0.1 ~ 400 mm/s | 0.1 ~ 400 mm/s | |||||
| W 軸 | -- | -- | 0.1 ~ 900°/s | -- | 0.1 ~ 900°/s | -- | 0.1 ~ 900°/s | -- | 0.1 ~ 900°/s | ||
| 重複定位精度 | X、Y 軸 | ±0.01 mm | ±0.01 mm | ±0.01 mm | ±0.01 mm | ±0.01 mm | |||||
| Z 軸 | ±0.01 mm | ±0.01 mm | ±0.01 mm | ±0.01 mm | ±0.01 mm | ||||||
| W 軸 | -- | -- | ±0.01° | -- | ±0.01° | -- | ±0.01° | -- | ±0.01° | ||
| 可搬動重量 | Y 軸 | 8 kg | 8 kg | 15 kg | 15 kg | 15 kg | |||||
| Z 軸 | 2 kg | 2 kg | 3.5 kg | 2.5 kg | 7 kg | 6 kg | 7 kg | 6 kg | 7 kg | 6 kg | |
| 額定電壓和頻率 | AC 100 ~ 240 V 50 / 60 Hz | AC 100 ~ 240 V 50 / 60 Hz | AC 100 ~ 240 V 50 / 60 Hz | AC 100 ~ 240 V 50 / 60 Hz | AC 100 ~ 240 V 50 / 60 Hz | ||||||
| 外觀尺寸 (未含突起處) | W | 202 mm | 302 mm | 510 mm | 610 mm | 710 mm | |||||
| D | 290 mm | 301 mm | 570 mm | 670 mm | 770 mm | ||||||
| H | 440 mm | 440 mm | 455 mm | 555 mm | 590 mm | 690 mm | 590 mm | 690 mm | 590 mm | 690 mm | |
| 重量 | 11 kg | 13.3 kg | 14.5 kg | 15.5 kg | 37 kg | 40 kg | 55 kg | 58 kg | 66 kg | 69 kg | |
