產品規格
公制尺寸

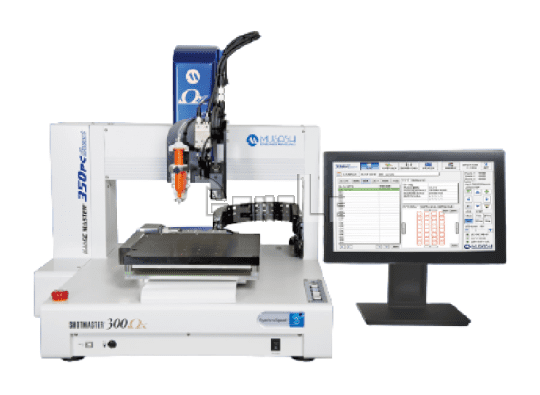

| 視覺辨認影像、補正位置桌上型平台 IMAGE MASTER 350PC 系列 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 品名 | 350PC Smart SM200 ΩX | 350PC Smart SM300 ΩX | 350PC Smart SM400 ΩX | 350PC Smart SM500 ΩX | |||||
| 控制軸數 | 3軸 | ||||||||
| 控制方式 | PTP 控制 / 補正控制 | ||||||||
| 載重工件 | Y 軸 | 20 kg | |||||||
| Z 軸 | 15 kg | ||||||||
| 運轉範圍 | X、Y 軸 | 200 mm | 300 mm | 400 mm | 500 mm | ||||
| Z 軸 | 80 mm | ||||||||
| PTP 運轉速度 設定範圍 | X、Y 軸 | 1 ~ 500 mm/s | |||||||
| Z 軸 | 1 ~ 400 mm/s | ||||||||
| 補間運轉速度 設定範圍 | X、Y 軸 | 0.1 ~ 500 mm/s | |||||||
| Z 軸 | 0.1 ~ 400 mm/s | ||||||||
| 重複定位精度 | X、Y 軸 | ±0.005 mm | |||||||
| Z 軸 | ±0.005 mm | ||||||||
| 主要功能 | 3D 校正功能、工件高度測量功能、針頭高度檢測功能、 偏移校正功能、針頭差距校正功能、自動對焦功能、生產日誌功能 | ||||||||
| 選購品 | 漏電保護盒、區域網路單元、教導器套組、外部操作盒、 工作台、支架、針頭清潔器、保護罩、訊號塔、點膠機連接線 | ||||||||
| 額定電壓和頻率 | AC 100 ~ 240 V 50 / 60 Hz | ||||||||
| 消耗功率 | 250 W | 300 W | |||||||
| 外觀尺寸 (未含突起處) | W | 465 mm | 595 mm | 695 mm | 795 mm | ||||
| D | 460 mm | 570 mm | 670 mm | 770 mm | |||||
| H | 590 mm | 590 mm | 590 mm | 590 mm | |||||
| 重量 | 47 kg | 60 kg | 79 kg | 94 kg | |||||
