產品特點
.jpg)
- 低流量精準控制：優化節流通道設計，即使在極低流量下也能保持線性穩定，避免氣缸抖動與過衝，確保動作平順可靠。
- 直式結構設計：直線型管路配置，簡化走線並節省安裝空間，特別適合直線配管需求。
- 快速安裝免漏氣：One-touch 快插搭配預塗密封螺紋，鎖緊即密封，省時並降低安裝錯誤。
- 高耐久結構：黃銅鍍鎳結合強化工程塑膠，耐蝕耐用，確保長時間穩定運作。

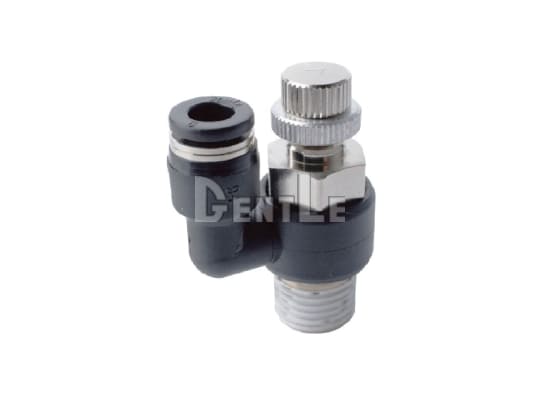

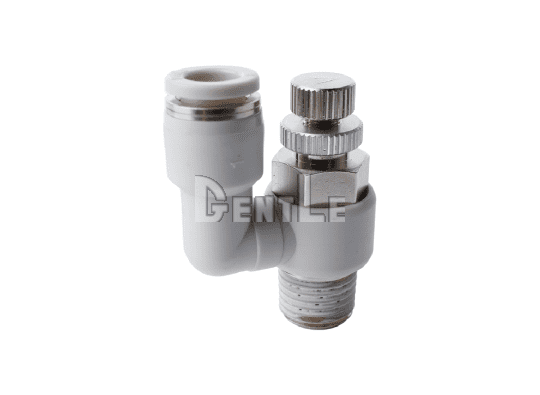

- 雙色外觀可選：黑色與灰白（-GW）款式，提升設備外觀一致性。
- 應用情境：廣泛用於直線佈局設備，例如定位夾治具、電子裝配、半導體模組，能兼顧剛性停止（Meter-Out）與柔性啟動（Meter-In）的需求。
產品規格

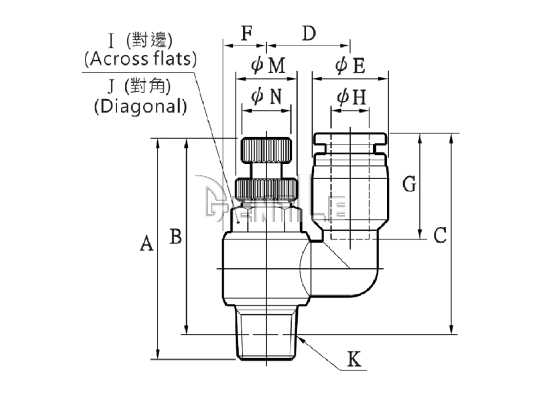

公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | F | G | I | J | M | N | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max | Min | Max | Min | |||||||||||||
| SS4-M5☐ | 4 | M5x0.8 | 29.9 | 27.1 | 26.4 | 23.6 | 23.5 | 10.5 | 10.2 | 4.9 | 14.9 | 8 | 9.2 | 8 | 5 | 9.2 |
| SS4-01☐ | RC1/8 | 40 | 34 | 36 | 30 | 29 | 13 | 10 | 7.2 | 10 | 11.5 | 10 | 8 | 19.1 | ||
| SS4-02☐ | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 30.2 | 15 | 9.2 | 14 | 16.1 | 13 | 10 | 36.2 | |||
| SS6-M5☐ | 6 | M5x0.8 | 29.9 | 27.1 | 26.4 | 23.6 | 25.5 | 12.2 | 12.6 | 4.9 | 17 | 8 | 9.2 | 10 | 8 | 9.9 |
| SS6-01☐ | RC1/8 | 40 | 34 | 36 | 30 | 31 | 14.2 | 12.7 | 7.2 | 10 | 11.5 | 13 | 10 | 19.9 | ||
| SS6-02☐ | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 32.2 | 17.2 | 9.2 | 14 | 16.1 | 16 | 13 | 37.2 | |||
| SS6-03☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 33.4 | 19.2 | 11 | 19 | 21.9 | 65.1 | |||||
| SS8-01☐ | 8 | RC1/8 | 40 | 34 | 36 | 30 | 32.4 | 15.2 | 14.6 | 7.2 | 18.1 | 10 | 11.5 | 10 | 8 | 21.4 |
| SS8-02☐ | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 33.6 | 18.2 | 9.2 | 14 | 16.1 | 13 | 10 | 39 | |||
| SS8-03☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 37.6 | 19.2 | 11 | 19 | 21.9 | 16 | 13 | 68.1 | |||
| SS10-02☐ | 10 | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 36 | 19.8 | 18 | 9.2 | 20.2 | 14 | 16.1 | 13 | 10 | 42.5 |
| SS10-03☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 40 | 20.8 | 11 | 19 | 21.9 | 16 | 13 | 71.6 | |||
| SS10-04☐ | RC1/2 | 61 | 53.5 | 53 | 45.5 | 42.5 | 23.8 | 14 | 24 | 27.7 | 104 | |||||
| SS12-02☐ | 12 | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 42.3 | 21.7 | 21.3 | 9.2 | 23.3 | 14 | 16.1 | 13 | 10 | 44.1 |
| SS12-03☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 42.6 | 22.5 | 11 | 19 | 21.9 | 16 | 13 | 75.2 | |||
| SS12-04☐ | RC1/2 | 61 | 53.5 | 53 | 45.5 | 47 | 25.5 | 14 | 24 | 27.7 | 110 | |||||
問與答
Q1：直式結構的主要優勢是什麼？
A：能簡化配管路徑，減少彎折，特別適合直線化配置的設備。
Q2：SS 系列特別適合哪些應用？
A：常見於半導體製程、電子裝配、自動化產線等需要精準調速的直線型設備。
Q3：安裝直式控制器時應注意哪些？
A：窄空間內需控制鎖付扭力，避免過度鎖緊導致本體變形，並確保端口對準以避免漏氣。
Q4：在低流量範圍內的控制效果如何？
A：在微小流量範圍依然保持線性穩定控制，能有效減少氣缸動作抖動與過衝，確保運作精準平順。
Q5：拆卸前要注意哪些安全步驟？
A：請先完全釋放系統壓力，再使用合適工具拆卸，以避免殘壓危險。
Q6：與市售調速閥相比有何優勢？
A：GENTLE SS 系列具更完整規格範圍（M5～RC1/2）、預塗密封螺紋、雙色外觀及穩定的低流量控制表現，特別適合高循環的自動化應用。
