產品特點

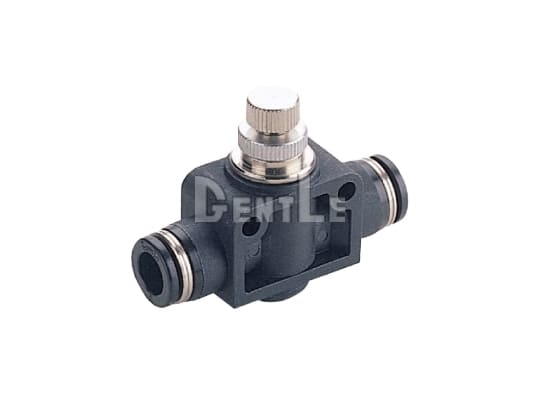

- 氣缸專用直連式：直通構造專為氣壓缸與旋轉氣壓缸速度調整設計，節省空間且安裝更便利。
- 穩定精準流量：精密流道結構，低流量與微量範圍皆能靈敏調節。

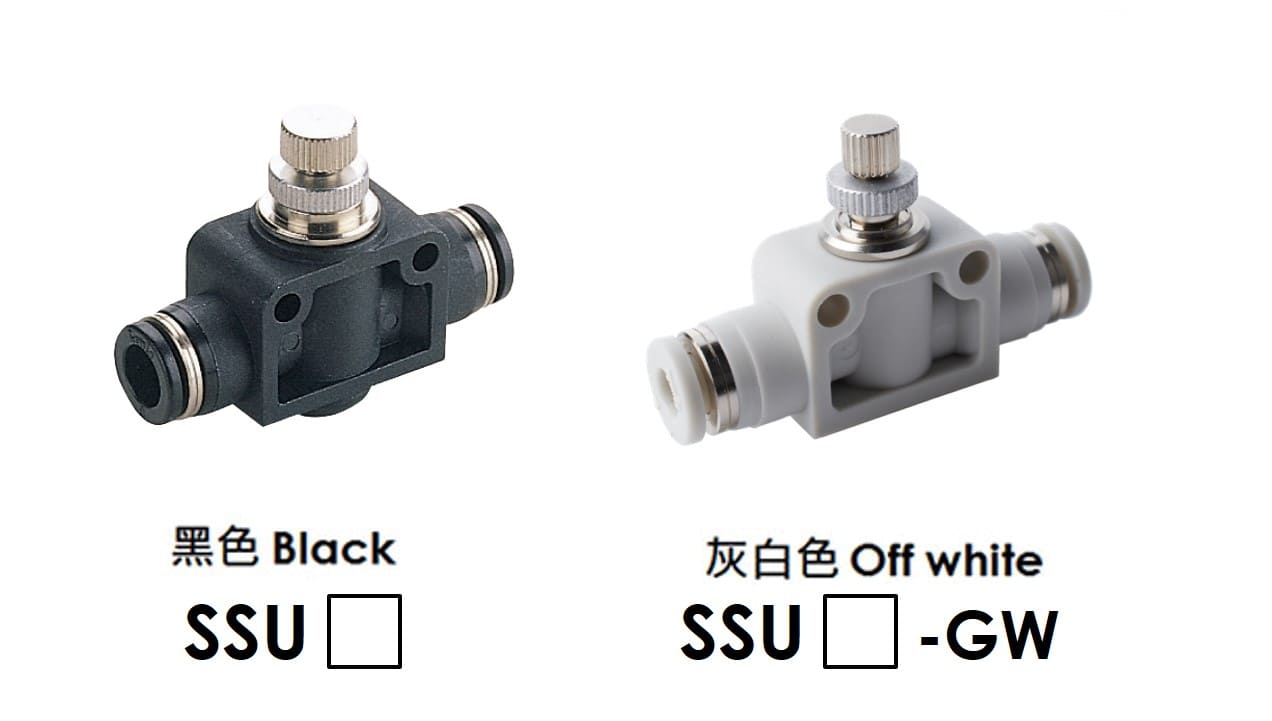

- 雙色外觀：提供黑色與灰白（-GW）兩款，整齊美觀，易於配線。
- One-Touch 推入式：免工具快速接頭設計，拆裝迅速、氣密可靠、可重複使用。
- 台灣製造品質：100% 在地生產，嚴格品管，結構堅固耐用。
產品規格

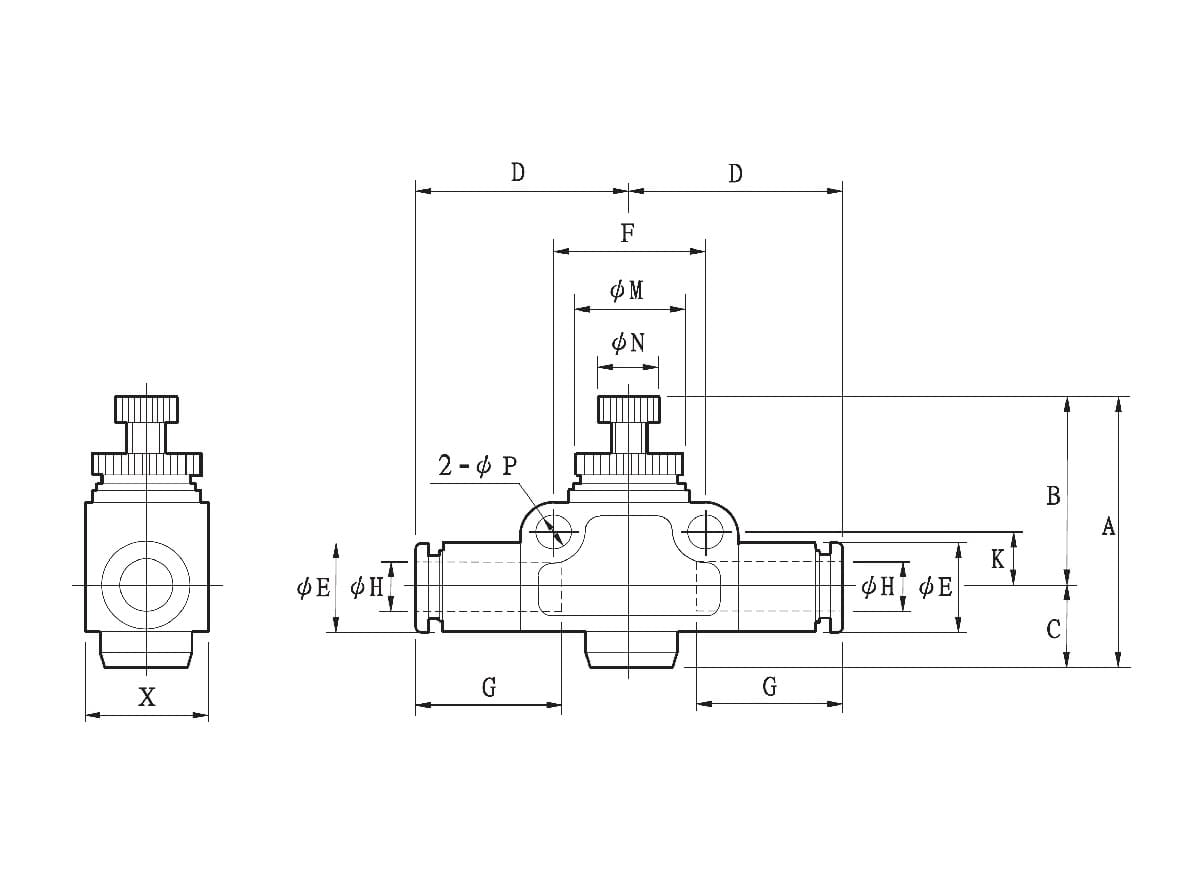

公制尺寸
| 型號 | H 管徑 | A | B | C | D | E | F | G | K | M | N | P | X | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max | Min | Max | Min | |||||||||||||
| SSU4 | 4 | 28.8 | 26 | 22.3 | 19.5 | 6.5 | 20.7 | 10.5 | 14 | 14.9 | 6.5 | 8 | 5 | 3.2 | 11 | 12.4 |
| SSU6 | 6 | 41.6 | 36 | 30.6 | 25 | 11 | 25.1 | 13 | 20 | 17 | 8.5 | 13 | 8 | 4.3 | 15 | 28.5 |
| SSU8 | 8 | 47.4 | 42.9 | 35.4 | 30.9 | 12 | 27.6 | 15 | 22 | 18.1 | 9.5 | 13 | 10 | 4.3 | 18 | 43.1 |
| SSU10 | 10 | 52.4 | 45.7 | 40.4 | 33.7 | 12 | 32 | 18 | 26 | 20.2 | 11.0 | 16 | 13 | 4.3 | 21 | 68.7 |
| SSU12 | 12 | 56.3 | 49.2 | 40.3 | 33.2 | 16 | 37.4 | 21 | 32 | 23.3 | 13.0 | 19 | 13 | 4.3 | 28 | 115 |
