產品介紹
Products
產品特點

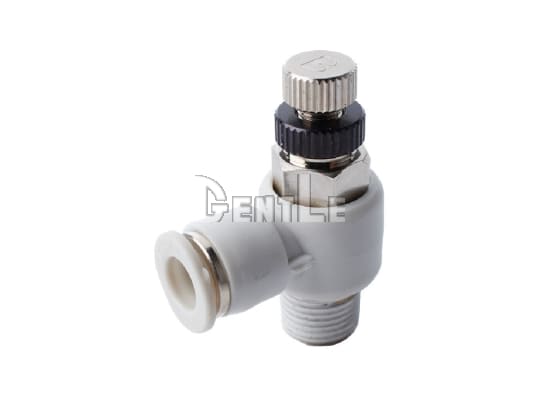

- 專為微型氣缸設計：SC mini 系列針對 4mm 與 6mm 管徑的微型氣缸與旋轉缸而設計，能精準滿足小型設備與精密模組的速度控制需求。
- 體積縮小40%：相較標準款，體積減少 40%，可靈活安裝於狹窄或受限的空間，不影響管路規劃與設備布局。
- 低流量穩定控制：內部流道經過優化設計，即使在極低流量環境下也能維持線性與穩定調節，避免氣缸出現抖動或卡滯。
- 快速安裝維護：採用 One-touch 快速插拔結構，搭配密封設計，安裝拆卸輕鬆便利，同時確保長期氣密性與穩定度。

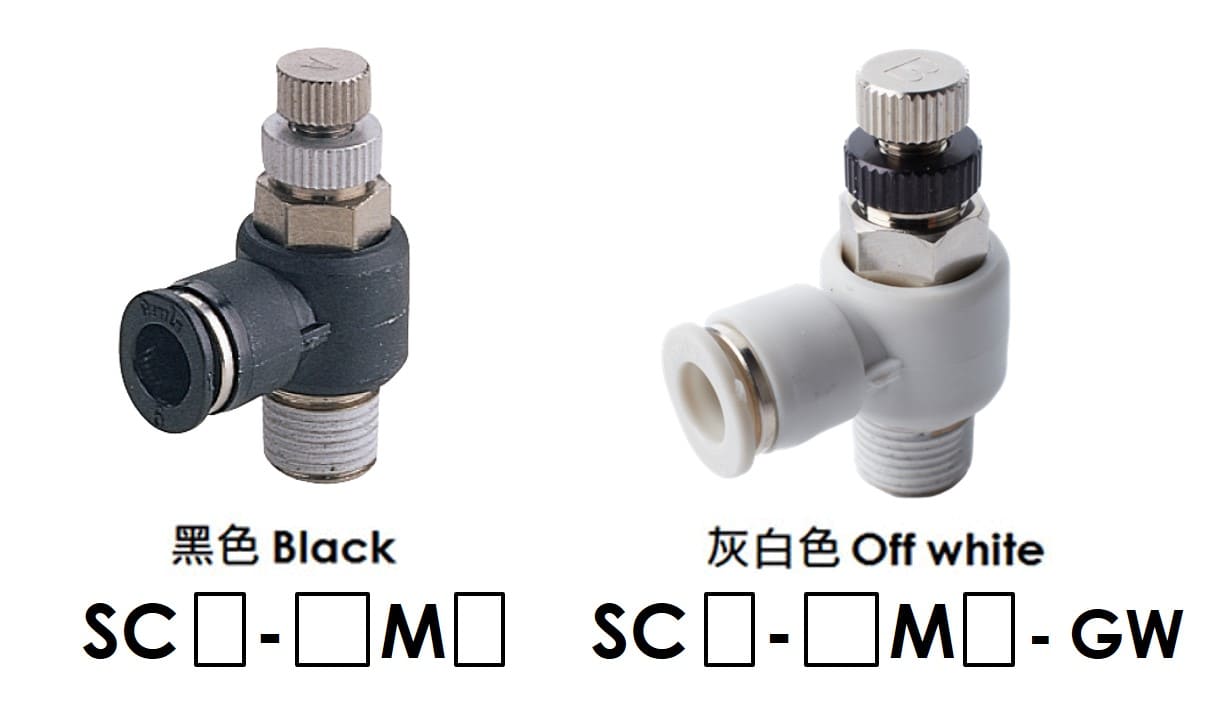

- 台灣製造高耐久品質：堅固耐用的黃銅與工程塑膠結構，提供黑色與灰白雙色外觀選擇，兼具耐用性與美觀，展現 100% 台灣製造的專業品質。
- 應用情境：特別適用於微型機械手臂、電子模組裝配及輕型自動化裝置，滿足狹窄空間與高精度低流量控制的需求。
產品規格
.jpg)
.jpg)

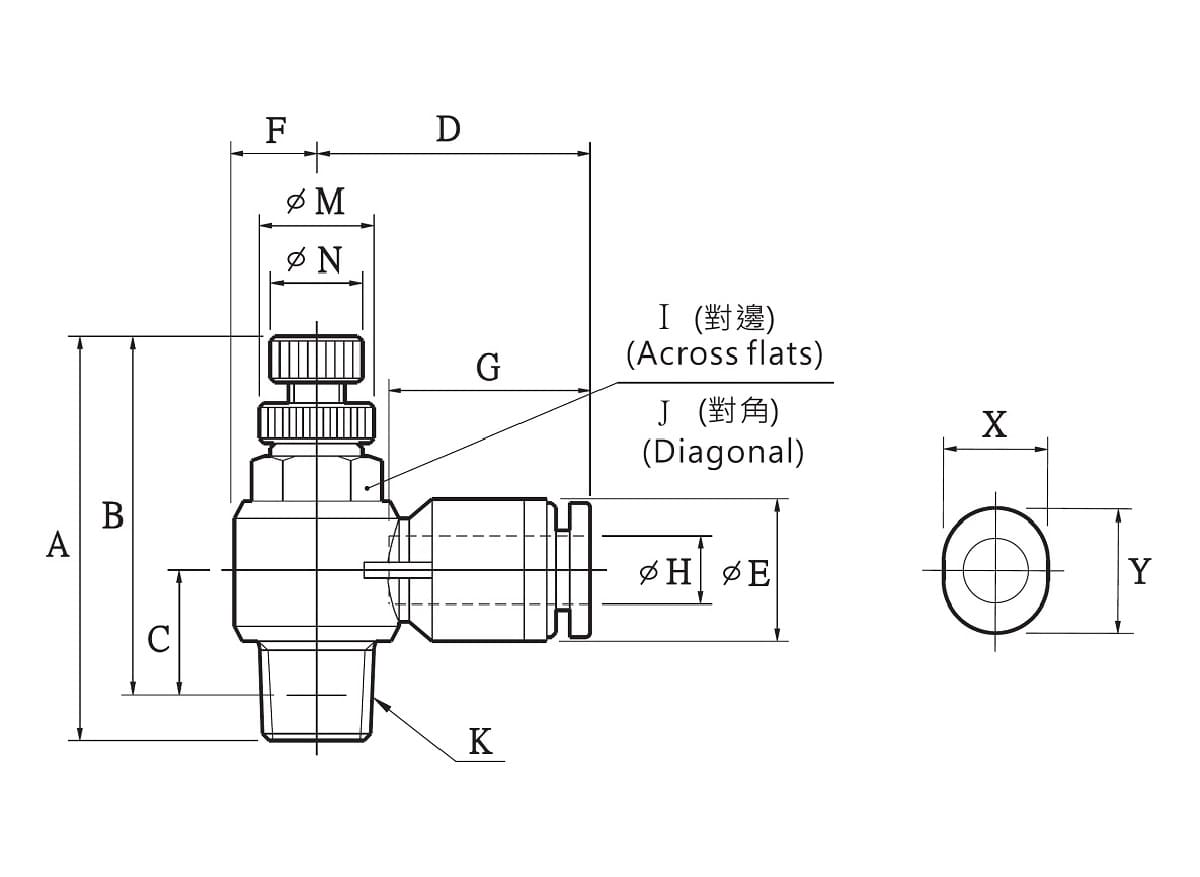

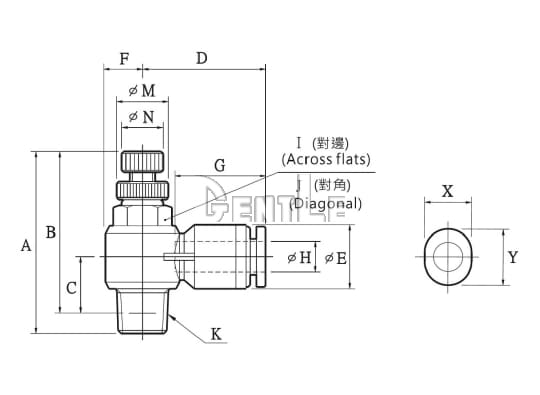

公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | F | G | I | J | M | N | X | Y | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max | Min | Max | Min | |||||||||||||||
| SC4-M3M☐ | 4 | M3x0.5 | 29.8 | 26.8 | 27.5 | 24.5 | 6.7 | 16.8 | 8.6 | 4.9 | 10.3 | 8 | 9.2 | 8 | 5 | 7.8 | 9.8 | 6.8 |
| SC4-M5M☐ | M5x0.8 | 29.9 | 27.1 | 26.4 | 23.6 | 6.6 | 14.7 | 8.4 | 7 | |||||||||
| SC4-01M☐ | RC1/8 | 40 | 34 | 36 | 30 | 10.7 | 17.7 | 7.2 | 11 | 10 | 11.5 | 10 | 8 | 16.6 | ||||
| SC4-02M☐ | RC1/4 | 47.5 | 41.5 | 35.5 | 35.5 | 11.6 | 20.8 | 9.1 | 12.4 | 14 | 16.1 | 13 | 10 | 32.8 | ||||
| SC6-M5M☐ | 6 | M5x0.8 | 29.9 | 27.1 | 26.4 | 23.6 | 7.4 | 17.5 | 11 | 4.9 | 11.6 | 8 | 9.2 | 8 | 5 | 9.8 | 11.8 | 7.6 |
| SC6-01M☐ | RC1/8 | 40 | 34 | 36 | 30 | 10.7 | 18.3 | 7.2 | 10 | 11.5 | 10 | 8 | 17.3 | |||||
| SC6-02M☐ | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 11.6 | 21.3 | 10.6 | 9.2 | 13 | 14 | 16.1 | 13 | 10 | 33.8 | |||
問與答
Q1：SC mini 與 SC 系列有何不同？
A：縮小 40%，專為狹窄空間與微型氣缸設計。
Q2：SC mini 適用於哪些設備？
A：微型機械手臂、電子模組裝配、輕型自動化裝置。
Q3：安裝 SC mini 時要特別注意什麼？
A：避免小於建議的彎曲半徑，並確認管端無毛邊。
Q4：在低流量環境下 SC mini 的優勢是什麼？
A：即使在極低流量下也能保持線性控制，不會發生流量卡滯。
Q5：相比市售產品有何優勢？
A：市售多數產品僅具基本功能，GENTLE SC mini 系列則以完整規格、更小體積、低流量精準控制及雙色外觀設計，加上台灣製造品質，特別適合高精度微型氣缸應用。
檔案下載
檔案名稱
檔案類型
下載
