產品介紹
Products

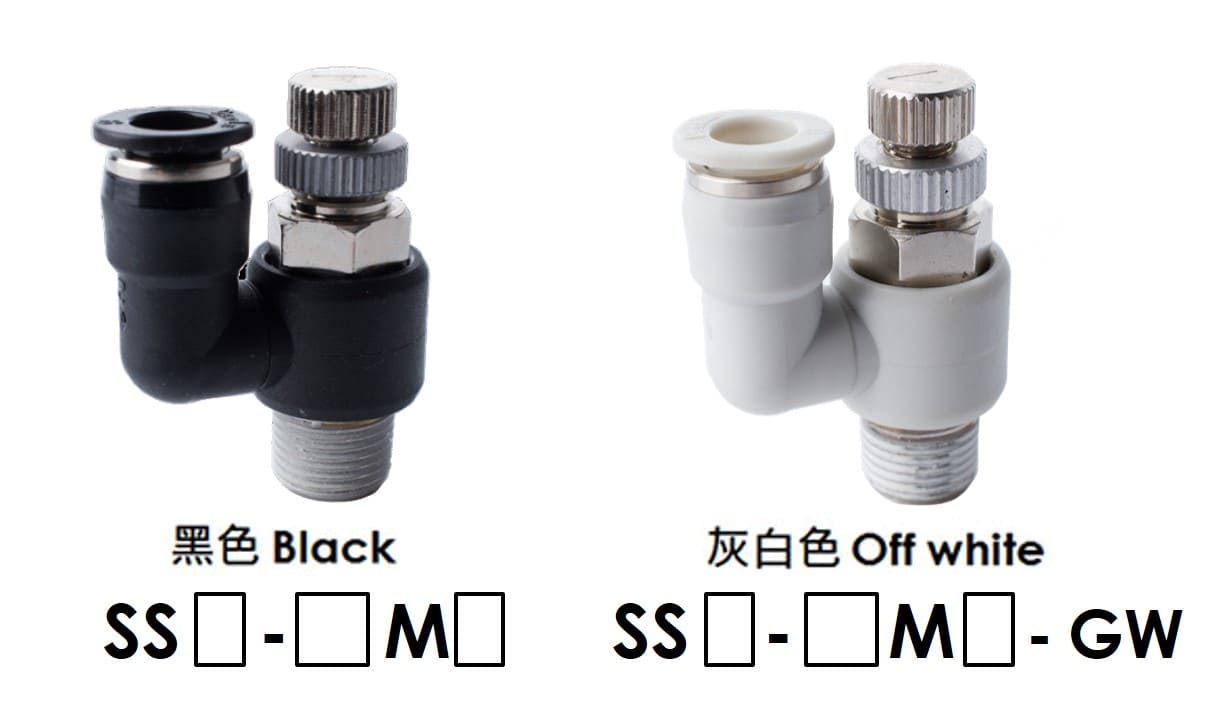

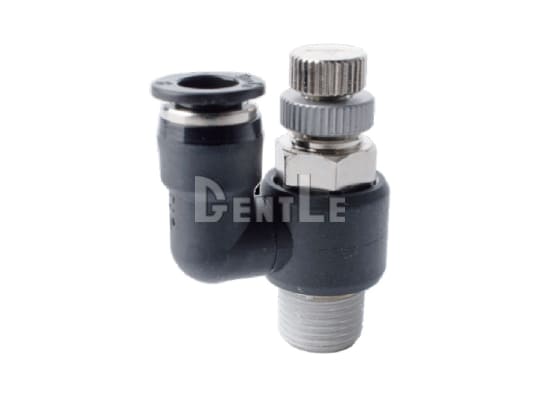

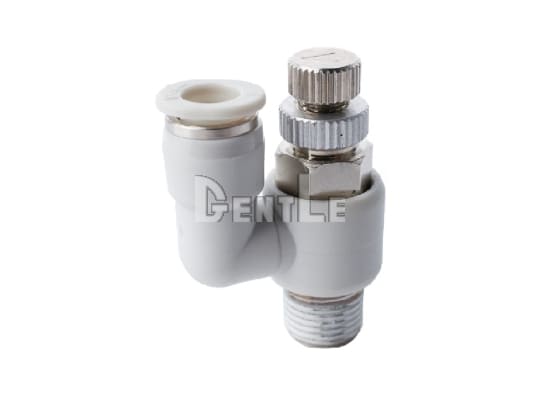

產品特點
.jpg)

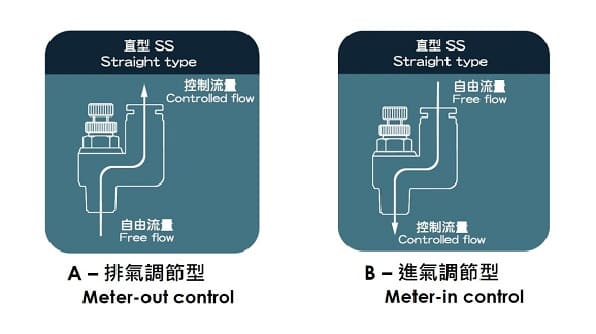

- 氣壓缸及旋轉氣壓缸速度調整用接頭。
- 流量特性穩定，低流量及微量調整容易。
- 流線造型使用方便。
- 快速連接、快速解除，可重複使用。
產品規格
.png)

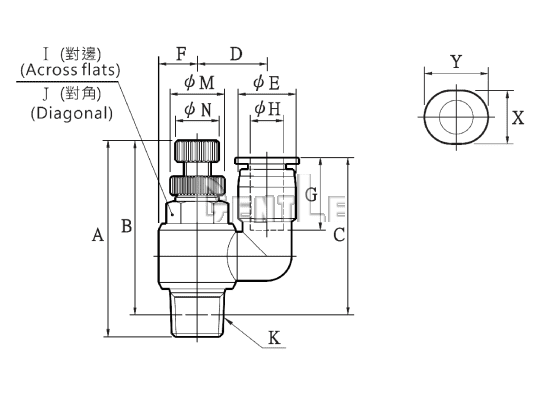

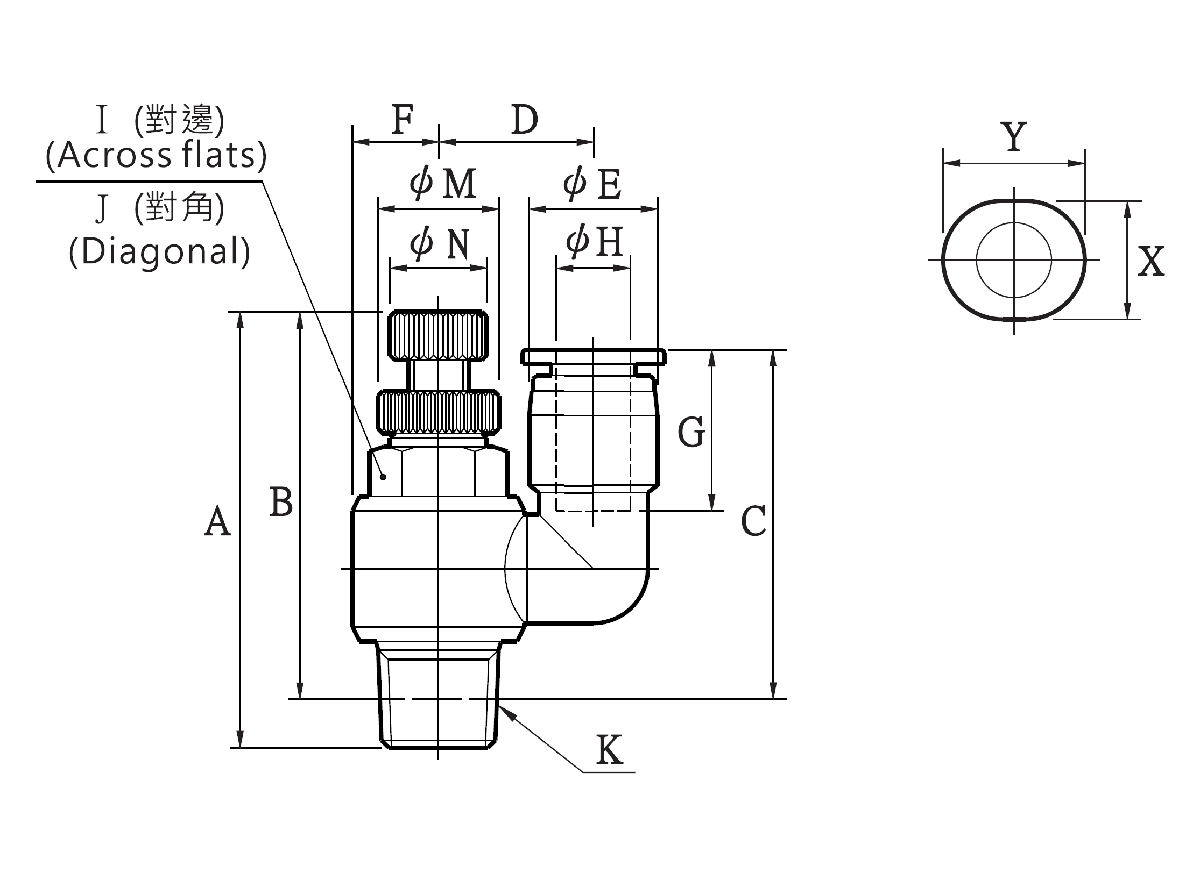

公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | F | G | I | J | M | N | X | Y | 重量 (g) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max | Min | Max | Min | |||||||||||||||
| SS4-M3M☐ | 4 | M3x0.5 | 29.8 | 26.8 | 27.5 | 24.5 | 23.5 | 10.3 | 8.4 | 4.9 | 12 | 8 | 9.2 | 8 | 5 | 7.8 | 9.8 | 7 |
| SS4-M5M☐ | M5x0.8 | 29.9 | 27.1 | 26.4 | 23.6 | 20.9 | 9 | 8 | 11.3 | 7.5 | ||||||||
| SS4-01M☐ | RC1/8 | 40 | 34 | 36 | 30 | 25 | 11.3 | 7.2 | 11 | 10 | 11.5 | 10 | 8 | 17 | ||||
| SS4-02M☐ | RC1/4 | 47.5 | 41.5 | 35.5 | 35.6 | 28.4 | 14.5 | 8.4 | 9.1 | 12.1 | 14 | 16.1 | 13 | 10 | 32.8 | |||
| SS6-M5M☐ | 6 | M5x0.8 | 29.9 | 27.1 | 26.4 | 23.6 | 21.75 | 10.85 | 10.5 | 4.9 | 11.85 | 8 | 9.2 | 8 | 5 | 9.8 | 11.8 | 8.5 |
| SS6-01M☐ | RC1/8 | 40 | 34 | 36 | 30 | 27 | 12.75 | 7.2 | 11.6 | 10 | 11.5 | 10 | 8 | 18 | ||||
| SS6-02M☐ | RC1/4 | 47.5 | 41.5 | 41.5 | 35.5 | 29.7 | 14.8 | 10.6 | 9.1 | 13.3 | 14 | 16.1 | 13 | 10 | 33.8 | |||
| SS6-03M☐ | RC3/8 | 53.5 | 46.5 | 47 | 40 | 31.8 | 16.7 | 11 | 19 | 21.9 | 16 | 13 | 69.6 | |||||
