產品特點
- 多規格兼容：18 款型號覆蓋 4–12 mm 管徑，通用尼龍管與 PU 管，滿足各種氣動佈線需求。
- 一鍵快速接頭：免工具推入式快拆設計，安裝與拆卸更省時省力。
- 預塗密封劑：螺紋內建密封劑，無需纏膠帶，長效防漏抗震動。
- 廣泛適用環境：支持 0–0.9 MPa 壓力與 5–60 °C 溫度，穩定運作多種工業場景。

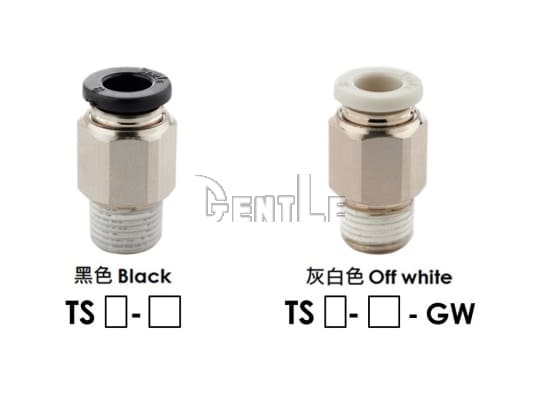

- 雙色台灣製造：黑色與灰白（-GW）雙款配色，100% 在地生產、嚴格品管，品質穩定可靠。
產品規格
公制尺寸

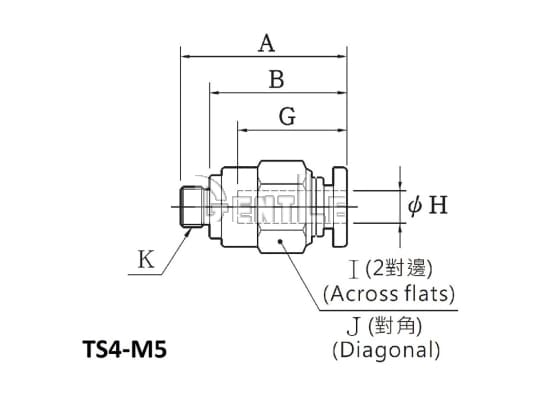

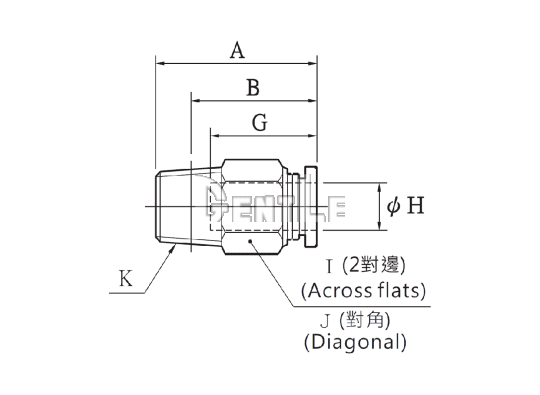

| 型號 | H 管徑 | K | A | B | G | I | J | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| TS4-M5 | 4 | M5x0.8 | 20.1 | 17.2 | 14.9 | 10 | 11.5 | 1.9 | 6.3 |
| TS4-01 | RC1/8 | 21.2 | 5.3 | 8 | |||||
| TS4-02 | RC1/4 | 21 | 15 | 14 | 16.2 | 17 | |||
| TS6-M5 | 6 | M5x0.8 | 22.2 | 19.2 | 17 | 12 | 13.9 | 1.9 | 9.1 |
| TS6-01 | RC1/8 | 22.6 | 18.6 | 12.5 | 9 | ||||
| TS6-02 | RC1/4 | 24.6 | 14 | 16.2 | 17 | ||||
| TS6-03 | RC3/8 | 23.6 | 17 | 17 | 19.6 | 27 | |||
| TS8-01 | 8 | RC1/8 | 27.9 | 23.9 | 18.1 | 14 | 16.2 | 20 | 15 |
| TS8-02 | RC1/4 | 26.6 | 20.6 | ||||||
| TS8-03 | RC3/8 | 24 | 17.5 | 17 | 19.6 | 23 | |||
| TS8-04 | RC1/2 | 27.2 | 19.2 | 21 | 23 | 44.7 | |||
| TS10-01 | 10 | RC1/8 | 30.3 | 26.3 | 20.2 | 17 | 19.6 | 22.9 | 22.7 |
| TS10-02 | RC1/4 | 30 | 24 | 35 | 20 | ||||
| TS10-03 | RC3/8 | 29.5 | 23 | 25.8 | |||||
| TS10-04 | RC1/2 | 30.5 | 22.5 | 21 | 24.3 | 49.2 | |||
| TS12-02 | 12 | RC1/4 | 35.9 | 29.9 | 23.3 | 21 | 24.3 | 35 | 43 |
| TS12-03 | RC3/8 | 31.9 | 25.4 | 59 | 35.5 | ||||
| TS12-04 | RC1/2 | 33.9 | 25.9 | 49.4 |
