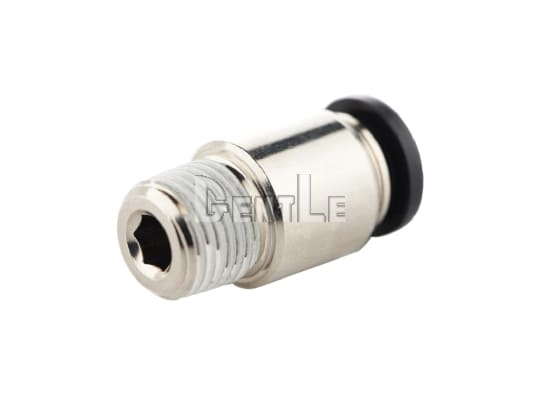

產品特點
- 多規格涵蓋：14 款型號適用 4–12 mm 管徑，嵌入式與狹窄配管皆可輕鬆應用。
- 內六角一鍵接頭：免工具推入式快拆設計，提升安裝拆卸效率。
- 節省空間六角造型：緊湊六角外形，專為內嵌、凹陷或受限位置設計。
- 預塗密封劑螺紋：螺紋預先塗佈，免纏膠帶，長效防漏抗振動。
- 兼容性與品質：支援尼龍管/PU 管、0–0.9 MPa & 5–60 °C；黑/灰白雙色，100% 台灣製造。
產品規格
公制尺寸

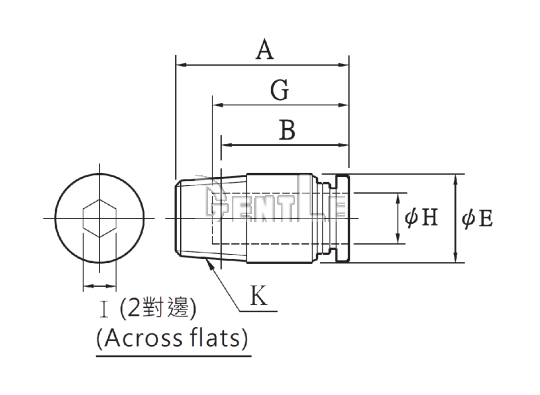

| 型號 | H 管徑 | K | A | B | E | G | I | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| TSH4-M5 | 4 | M5x0.8 | 20 | 17.1 | 9.7 | 14.9 | 2.5 | 2 | 5.5 |
| TSH4-01 | RC1/8 | 21 | 17 | 3.6 | 8 | ||||
| TSH6-M5 | 6 | M5x0.8 | 23 | 20.1 | 11.8 | 17 | 2 | 3.2 | 8.2 |
| TSH6-01 | RC1/8 | 22.7 | 18.7 | 4 | 11 | 8 | |||
| TSH6-02 | RC1/4 | 16.7 | 14 | 14.2 | |||||
| TSH8-01 | 8 | RC1/8 | 28 | 24 | 14 | 18.1 | 5 | 17 | 14.1 |
| TSH8-02 | RC1/4 | 26.6 | 20.6 | 6 | 20 | 14.7 | |||
| TSH8-03 | RC3/8 | 23.9 | 17.4 | 16.8 | 22 | ||||
| TSH10-01 | 10 | RC1/8 | 30.6 | 26 | 17.5 | 20.2 | 5 | 20 | 22.5 |
| TSH10-02 | RC1/4 | 30 | 24 | 17.8 | 6 | 22 | |||
| TSH10-03 | RC3/8 | 29.5 | 23 | 27 | |||||
| TSH12-02 | 12 | RC1/4 | 35.4 | 29.4 | 19.8 | 23.3 | 6 | 20 | 41.5 |
| TSH12-03 | RC3/8 | 31.9 | 25.4 | 20.8 | 8 | 40 | 33.7 | ||
| TSH12-04 | RC1/2 | 33.9 | 25.9 | 48 |
