產品介紹
Products
產品特點

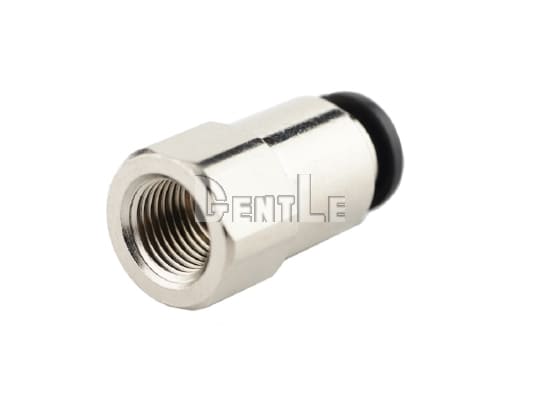

- GENTLE TSM 系列共提供 12 款型號，支援 4mm 至 12mm 管徑，適用多種氣動接管配置。
- 內牙設計可直接對接外螺紋元件，提升接管靈活性與整體空間利用。
- 快速接合與釋放結構，安裝簡便、維護快速。
- 適用尼龍與 PU 管，螺紋部分預塗密封劑，強化氣密效果。

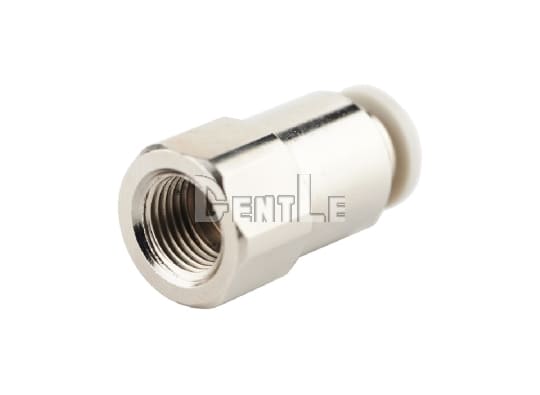

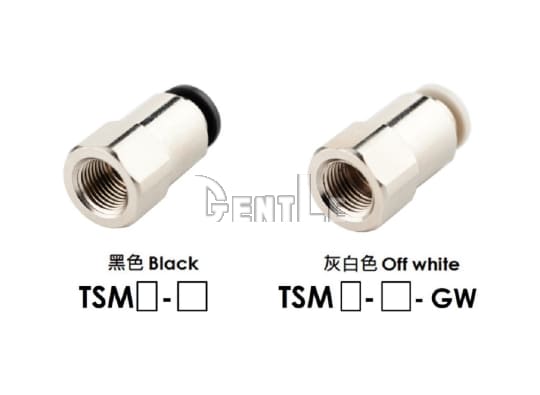

- 提供黑色與灰白色（-GW）兩種外觀選項，台灣製造，結構穩固、耐久性高。
產品規格
公制尺寸

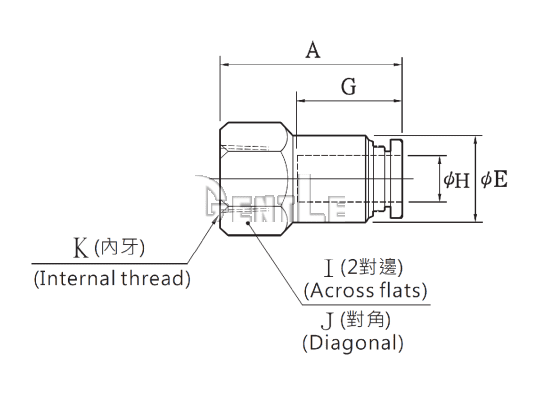

| 型號 | H 管徑 | K | A | E | G | I | J | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| TSM4-01 | 4 | RC1/8 | 24.5 | 11 | 14.9 | 14 | 16.2 | 5.3 | 15.3 |
| TSM4-02 | RC1/4 | 27.7 | 17 | 19.6 | 6.1 | 21.8 | |||
| TSM6-01 | 6 | RC1/8 | 26.4 | 13 | 17 | 14 | 16.2 | 12.5 | 18 |
| TSM6-02 | RC1/4 | 29.2 | 17 | 19.6 | 25 | ||||
| TSM8-01 | 8 | RC1/8 | 28.1 | 14.5 | 18.1 | 14 | 16.2 | 20 | 19.5 |
| TSM8-02 | RC1/4 | 31 | 15 | 17 | 19.6 | 27 | |||
| TSM8-03 | RC3/8 | 32.1 | 21 | 24.3 | 36 | ||||
| TSM10-02 | 10 | RC1/4 | 33.9 | 17.5 | 20.2 | 17 | 19.6 | 43 | 32 |
| TSM10-03 | RC3/8 | 34.9 | 21 | 24.3 | 41 | ||||
| TSM12-02 | 12 | RC1/4 | 36 | 20.8 | 23.3 | 21 | 24.3 | 40.7 | 56.2 |
| TSM12-03 | RC3/8 | 36.8 | 71 | 51.5 | |||||
| TSM12-04 | RC1/2 | 40.3 | 23.5 | 24 | 27.7 | 71.2 |
