產品特點

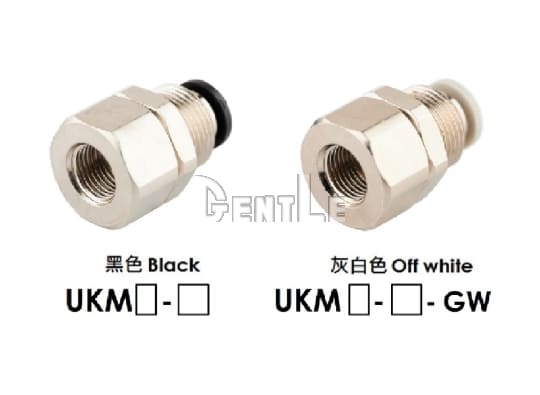

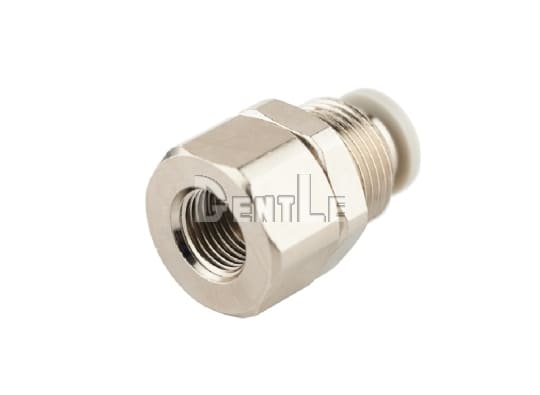

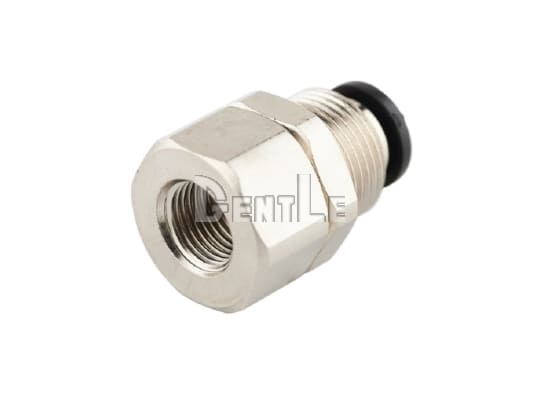

- GENTLE UKM 系列共 10 款型號，支援 4mm 至 12mm 管徑，適用多種氣動接配場景。
- 內牙設計搭配貫穿固定功能，適合面板或機殼安裝，提升系統穩定性。
- 採用快速接合與釋放機構，安裝拆卸快速省力。
- 適用尼龍管與 PU 管，螺紋處預塗密封劑，氣密效果優異。
- 台灣製造，結構穩固，廣泛應用於設備面板、氣動控制箱與自動化產線。
產品規格
公制尺寸

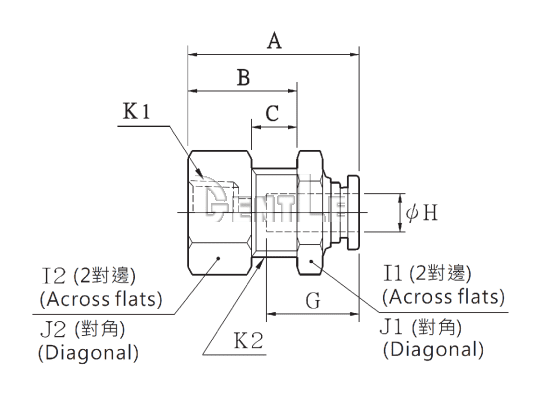

| 型號 | H 管徑 | K1 | K2 | A | B | C | G | I1 | I2 | J1 | J2 | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UKM4-01 | 4 | RC1/8 | M12x1 | 24.8 | 15.5 | 5.5 | 14.9 | 14 | 14 | 16.2 | 16.2 | 5.8 | 18.5 |
| UKM6-01 | 6 | RC1/8 | M14x1 | 27.3 | 17.5 | 7.5 | 17 | 17 | 17 | 19.6 | 19.6 | 13.8 | 29.3 |
| UKM6-02 | RC1/4 | 30.3 | 20.5 | 12.7 | |||||||||
| UKM6-03 | RC3/8 | 31.3 | 21.7 | 7.2 | 18.5 | 19 | 18.5 | 21 | 14.2 | ||||
| UKM8-01 | 8 | RC1/8 | M16x1 | 29.2 | 21 | 11 | 18.1 | 19 | 19 | 21.9 | 21.9 | 22.5 | 38.5 |
| UKM8-02 | RC1/4 | 32.2 | 24 | 23.4 | 40.6 | ||||||||
| UKM8-03 | RC3/8 | 33.2 | 25 | 22.3 | 34 | ||||||||
| UKM10-02 | 10 | RC1/4 | M20x1 | 35 | 23.5 | 9.5 | 20.2 | 24 | 24 | 27.7 | 27.7 | 41.1 | 77.3 |
| UKM10-03 | RC3/8 | 36 | 24.5 | 40 | 73 | ||||||||
| UKM12-03 | 12 | RC3/8 | M22x1 | 39.1 | 26.5 | 11.5 | 23.3 | 27 | 24 | 31.2 | 27.7 | 70.3 | 85 |
| UKM12-04 | RC1/2 | 42.1 | 29.5 | 70.1 | 80 |
