產品特點
- 多規格涵蓋：5 款型號適用 4–12 mm 管徑，靈活滿足穿板配管需求。
- 面板貫穿安裝：隔壁型結構可直接固定於控制箱或機殼面板，保持配線整齊。
- 一鍵快拆：免工具推入式快接設計，安裝與拆卸更省時省力。

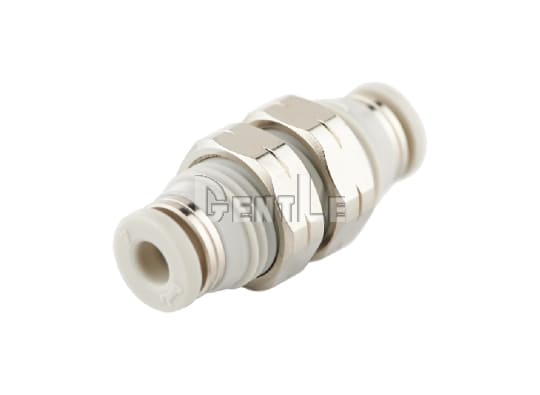

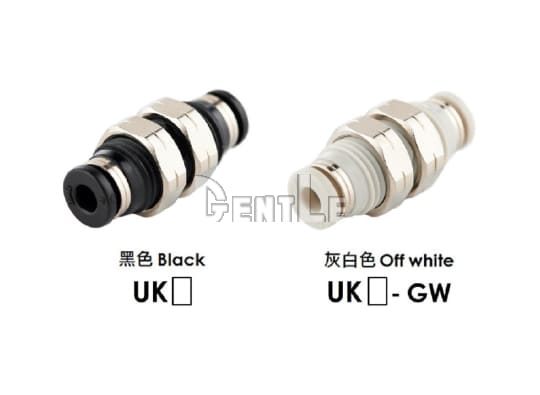

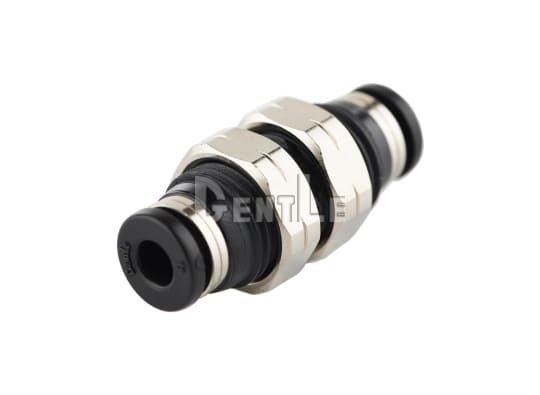

- 通用兼容 & 雙色選擇：支援尼龍管與 PU 管；黑色與灰白（-GW）可選，輕鬆融入各種設備外觀。
- 預塗密封 & 台灣製造：螺紋預先塗佈密封劑免纏膠帶；100% 在地生產，品質可靠。
產品規格
公制尺寸

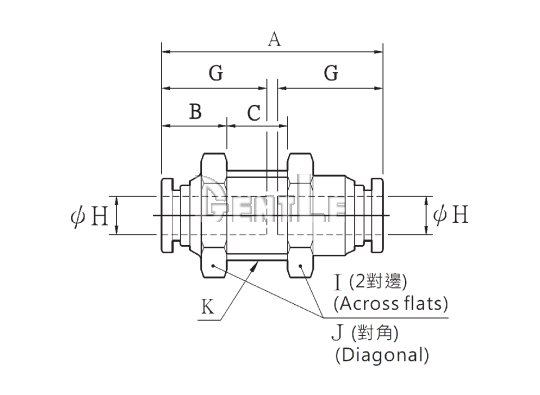

| 型號 | H 管徑 | K | A | B | C | G | I | J | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| UK4 | 4 | M12x1.25 | 30.1 | 9.4 | 7 | 14.9 | 14 | 16.2 | 5.3 | 10.6 |
| UK6 | 6 | M14x1.25 | 35 | 10 | 10 | 17 | 17 | 19.6 | 12.5 | 16 |
| UK8 | 8 | M16x1.25 | 37.4 | 10.3 | 9 | 18.1 | 19 | 21.9 | 20 | 19.6 |
| UK10 | 10 | M20x1.5 | 42.8 | 11.7 | 13 | 20.2 | 24 | 27.7 | 35 | 37.5 |
| UK12 | 12 | M22x1.0 | 47 | 12.3 | 18 | 23.4 | 27 | 31.2 | 71 | 56.2 |
