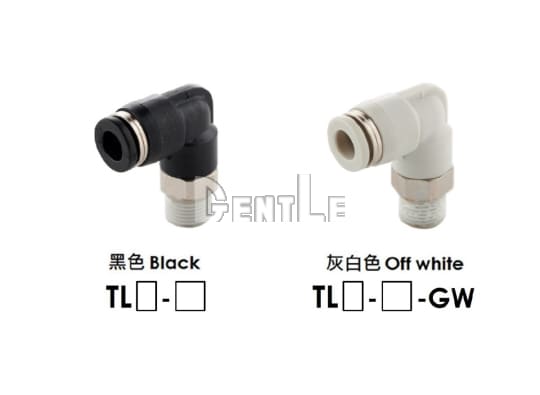

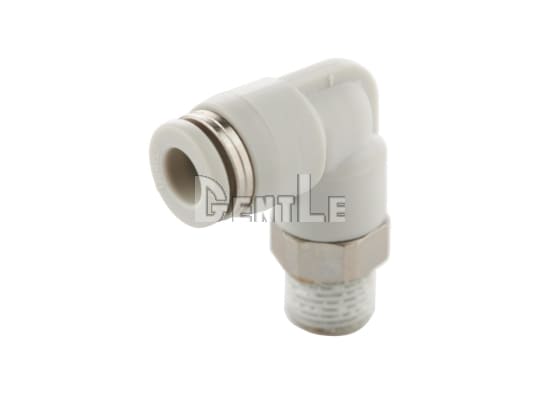

產品特點
- 90°節省空間設計：緊湊彎頭結構，讓管路能在機台角落或狹窄空間中整齊配置。
- 解決管路彎曲問題：能輕鬆解決氣動工具配管中常見的彎折困擾，避免氣流不順暢或管路折損。
- 快速推入安裝：免工具快接設計，縮短維護與更換時間，降低停機成本。
- 完整規格選擇：支援4–12 mm管徑與M5～RC1/2螺紋，滿足不同設備需求。
- 預塗密封螺紋：螺紋內建密封劑，免纏止洩帶，長效防漏、抗震動。
產品規格
公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | G | I | J | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TL4-M5 | 4 | M5x0.8 | 25.4 | 22.5 | 17.4 | 18.3 | 10.1 | 14.9 | 10 | 11.5 | 1.5 | 8 |
| TL4-01 | RC1/8 | 28.4 | 24.4 | 19.3 | 4.2 | 10.7 | ||||||
| TL4-02 | RC1/4 | 31.4 | 25.4 | 20.3 | 14 | 16.2 | 20.2 | |||||
| TL6-M5 | 6 | M5x0.8 | 28.5 | 25.6 | 19.1 | 19.6 | 12.9 | 17 | 12 | 13.9 | 1.5 | 12.1 |
| TL6-01 | RC1/8 | 31.5 | 27.5 | 21 | 20 | 10 | 12.7 | |||||
| TL6-02 | RC1/4 | 34.5 | 28.5 | 22 | 19.6 | 14 | 16.2 | 21.9 | ||||
| TL6-03 | RC3/8 | 36.3 | 29.8 | 23.3 | 17 | 19.6 | 35 | |||||
| TL8-01 | 8 | RC1/8 | 35.5 | 31.5 | 24 | 22.9 | 15 | 18.1 | 14 | 16.2 | 16.5 | 17.9 |
| TL8-02 | RC1/4 | 38.6 | 32.5 | 25 | 22.4 | 24 | ||||||
| TL8-03 | RC3/8 | 40.4 | 34.5 | 27.3 | 17 | 19.6 | 37 | |||||
| TL10-01 | 10 | RC1/8 | 42 | 38 | 29 | 26.4 | 17.9 | 20.2 | 17 | 17 | 22.4 | 31.2 |
| TL10-02 | RC1/4 | 45 | 39 | 30 | 30 | 34.2 | ||||||
| TL10-03 | RC3/8 | 46 | 39.5 | 30.5 | 42 | |||||||
| TL10-04 | RC1/2 | 50 | 42 | 33 | 21 | 24.3 | 63.8 | |||||
| TL12-02 | 12 | RC1/4 | 48.4 | 42.8 | 32 | 29.3 | 21.5 | 23.3 | 21 | 24.3 | 30 | 50.3 |
| TL12-03 | RC3/8 | 49.6 | 43.3 | 32.5 | 47 | 51.5 | ||||||
| TL12-04 | RC1/2 | 52.5 | 44.8 | 34 | 66 |
