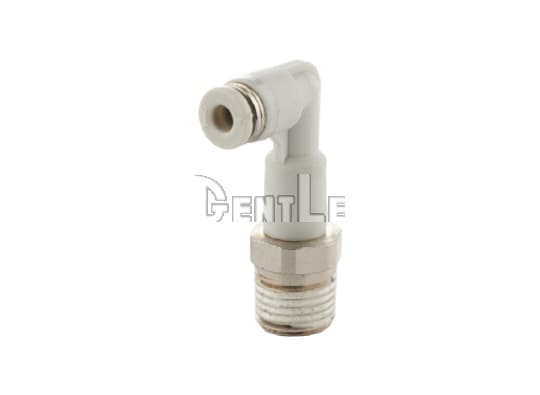

產品特點
- 多規格選擇：16 款型號支援 4–12 mm 管徑，靈活滿足延伸 L 型配管需求。
- 加長 L 型設計：延伸弧度適用深凹或受限空間，提升布局彈性。
- One-Touch 快接：免工具推入式結構，安裝與拆卸超省時。
- 預塗密封劑螺紋：內建密封劑免纏帶，長效防漏抗振動。

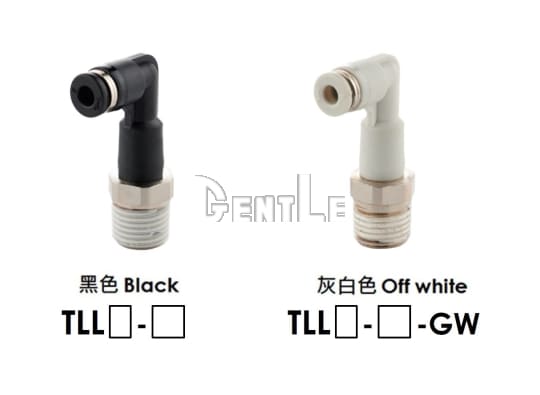

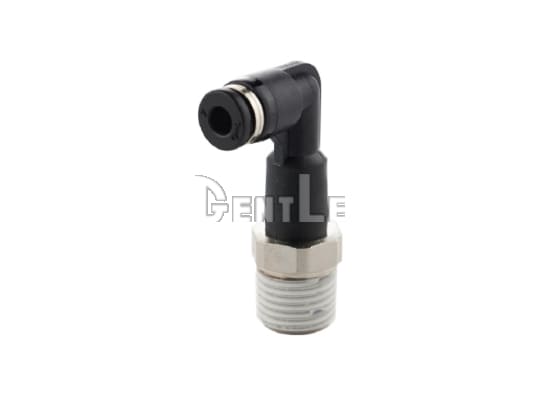

- 兼容 & 台灣製造：適用尼龍／PU 管，0–0.9 MPa & 5–60 °C 操作；黑/灰白雙色；100% 台灣生產。
產品規格
公制尺寸

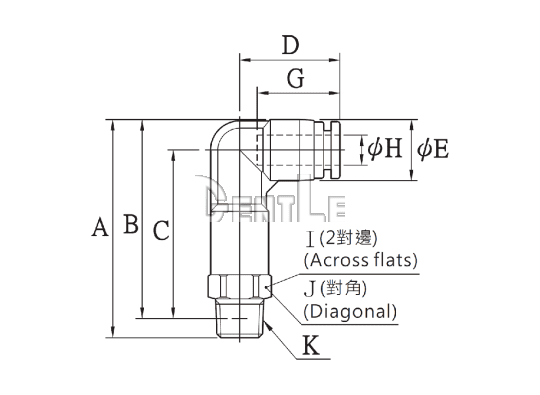

| 型號 | H 管徑 | K | A | B | C | D | E | G | I | J | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TLL4-M5 | 4 | M5x0.8 | 38.8 | 35.9 | 30.8 | 16.9 | 10.2 | 14.9 | 10 | 11.5 | 1.5 | 17.3 |
| TLL4-01 | RC1/8 | 42.1 | 37.6 | 32.5 | 17 | 15 | 4.2 | 17.8 | ||||
| TLL4-02 | RC1/4 | 44.4 | 38.4 | 33.3 | 18.5 | 10.2 | 14.7 | 14 | 15 | 4.2 | ||
| TLL6-01 | 6 | RC1/8 | 44.4 | 40.4 | 34 | 19.8 | 12.8 | 17 | 12 | 13.9 | 10 | 26 |
| TLL6-02 | RC1/4 | 47.4 | 41.4 | 35 | 14 | 16.2 | 38.8 | |||||
| TLL6-03 | RC3/8 | 49.8 | 43.3 | 36.8 | 12.9 | 17 | 19.6 | 9.5 | 61.2 | |||
| TLL8-01 | 8 | RC1/8 | 50.9 | 46.9 | 39.5 | 22.7 | 14.8 | 18.1 | 14 | 16.2 | 16.5 | 18.5 |
| TLL8-02 | RC1/4 | 53.9 | 47.9 | 40.5 | 21.5 | |||||||
| TLL8-03 | RC3/8 | 55.8 | 49.3 | 41.8 | 15 | 17 | 19.6 | 17.8 | 31 | |||
| TLL10-01 | 10 | RC1/8 | 60.6 | 56.6 | 47.8 | 28.6 | 17.6 | 21.2 | 17 | 18.5 | 22.4 | |
| TLL10-02 | RC1/4 | 63.4 | 57.4 | 48.5 | 26.2 | 17.8 | 20.2 | 19.6 | 30 | 35.5 | ||
| TLL10-03 | RC3/8 | 64.4 | 57.9 | 49 | 39.5 | |||||||
| TLL10-04 | RC1/2 | 68.6 | 58.6 | 49 | 28.6 | 17.6 | 21.2 | 21 | 23 | 30 | ||
| TLL12-02 | 12 | RC1/4 | 70.8 | 64.8 | 54 | 29.4 | 21.5 | 23.3 | 21 | 24.3 | 39.1 | 50.5 |
| TLL12-03 | RC3/8 | 71.8 | 65.3 | 54.5 | 44 | 55 | ||||||
| TLL12-04 | RC1/2 | 74.8 | 66.8 | 56 | 54.2 | 66 |
