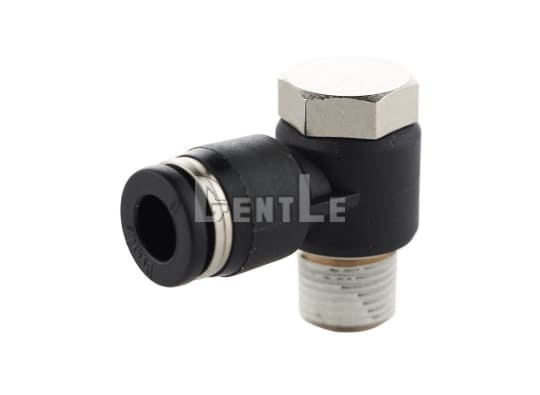

產品特點
- 多規格選擇：16 款型號支援 4–12 mm 管徑，靈活滿足各種搖擺配管需求。
- 可調搖擺關節：L 型活動關節可任意調整角度，減少張力並延長軟管壽命。
- One-Touch 快接：免工具推入式結構，安裝與拆卸瞬間完成，提升作業效率。
- 預塗密封劑螺紋：螺紋預先塗佈密封劑，無需纏帶，長效防漏、抗震動。

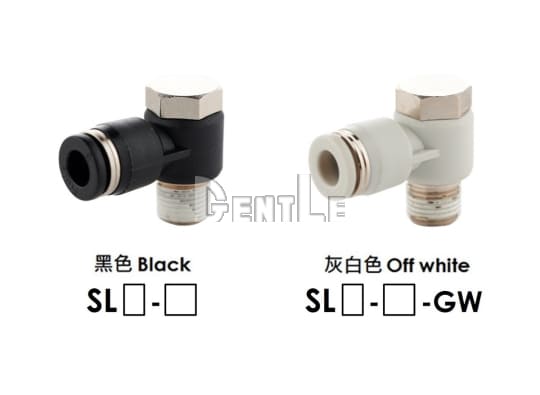

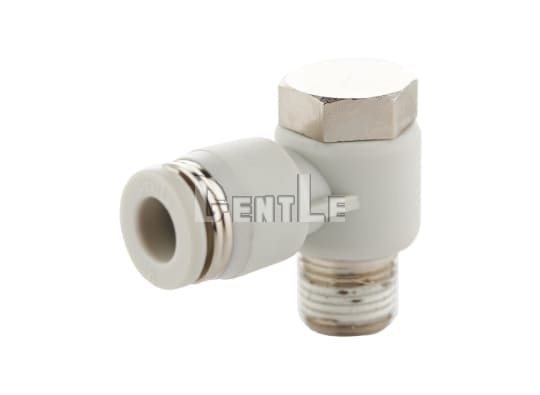

- 雙色 & 台灣製造：可選黑／灰白，100% 台灣自家工廠生產，品質可靠、廣泛適用 0–0.9 MPa／5–60 °C。
產品規格

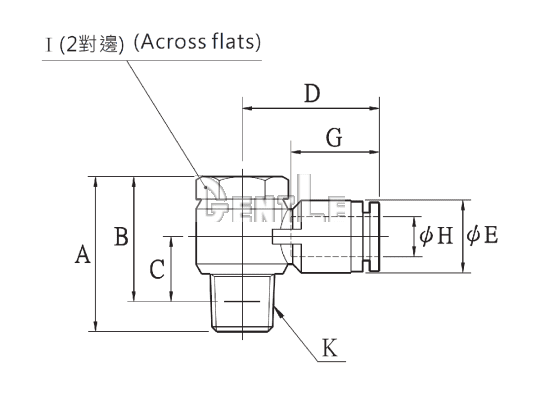

公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | G | I | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SL4-M5 | 4 | M5x0.8 | 17.2 | 14.3 | 6.1 | 21.6 | 10.3 | 14.9 | 8 | 2.0 | 7.5 |
| SL4-01 | RC1/8 | 25.1 | 21.1 | 10.7 | 22.6 | 12 | 4.6 | 20.2 | |||
| SL4-02 | RC1/4 | 28.5 | 22.5 | 11.7 | 24.1 | 10 | 15.5 | 17 | 5.3 | ||
| SL6-M5 | 6 | M5x0.8 | 17.2 | 14.3 | 6.7 | 23.4 | 12.7 | 17 | 8 | 1.9 | 9.5 |
| SL6-01 | RC1/8 | 25.1 | 21.1 | 10.7 | 24.2 | 12.5 | 12 | 10.9 | 21.1 | ||
| SL6-02 | RC1/4 | 28.5 | 22.5 | 11.8 | 27 | 12.8 | 17 | 11.6 | 35.5 | ||
| SL6-03 | RC3/8 | 33.9 | 27.4 | 14 | 29.5 | 14.5 | 21 | 21.1 | 59.1 | ||
| SL8-01 | 8 | RC1/8 | 25.1 | 21.1 | 10.7 | 26.2 | 14.5 | 18.1 | 12 | 14.9 | 22.4 |
| SL8-02 | RC1/4 | 28.5 | 22.5 | 11.8 | 28.6 | 15 | 17 | 19.7 | 37 | ||
| SL8-03 | RC3/8 | 33.9 | 27.4 | 14 | 30.3 | 21 | 21.4 | 59.6 | |||
| SL10-02 | 10 | RC1/4 | 28.5 | 22.5 | 11.8 | 30.5 | 18 | 20.2 | 17 | 23.1 | 40.1 |
| SL10-03 | RC3/8 | 33.9 | 27.4 | 14 | 33.1 | 18.5 | 21 | 31.5 | 62.5 | ||
| SL10-04 | RC1/2 | 41.2 | 33.2 | 18.1 | 35.6 | 24 | 48.8 | 93.5 | |||
| SL12-02 | 12 | RC1/4 | 28.5 | 22.5 | 11.8 | 33 | 21.5 | 23.3 | 17 | 23.5 | 40.5 |
| SL12-03 | RC3/8 | 33.9 | 27.4 | 14 | 35.2 | 21 | 39.7 | 66 | |||
| SL12-04 | RC1/2 | 41.2 | 33.2 | 18.1 | 38.1 | 24 | 49.8 | 97.5 |
