產品特點
- 多規格涵蓋：17 款型號支援 4–12 mm 管徑，靈活滿足雙路分流需求。
- Y 型自然分流：順暢分岔角度減少管路彎折，優化氣流分配。
- One-Touch 快接：推入式免工具結構，安裝與拆卸瞬間完成，提升效率。
- 預塗密封劑：螺紋預先塗佈密封劑，免纏膠帶，長效防漏抗震動。

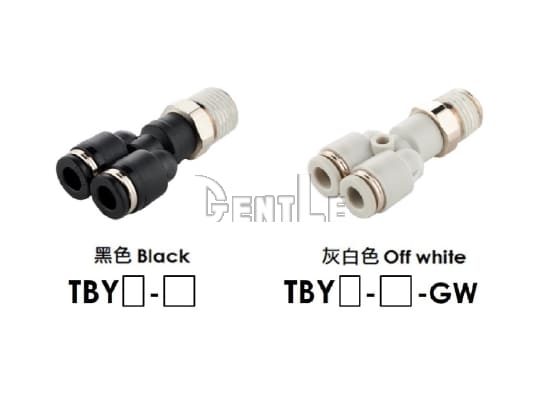

- 兼容 & 台灣製造：適用尼龍管/PU 管，支援 0–0.9 MPa / 5–60 °C；黑/灰白雙色，100% 台灣生產。
產品規格
公制尺寸

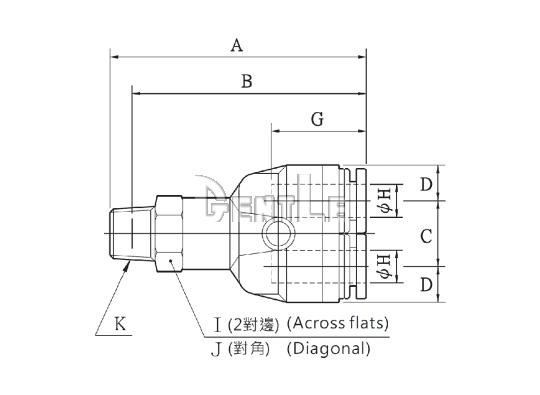

| 型號 | H 管徑 | K | A | B | D | G | I | J | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| TBY4-M5 | 4 | M5x0.8 | 37.9 | 34.5 | 11 | 14.9 | 10 | 11.5 | 1.5 | 12 |
| TBY4-01 | RC1/8 | 41 | 37 | 4.2 | 15 | |||||
| TBY4-02 | RC1/4 | 44 | 38 | 14 | 16.2 | 23 | ||||
| TBY6-M5 | 6 | M5x0.8 | 41.5 | 38 | 12 | 17 | 12 | 13.9 | 1.5 | 15.8 |
| TBY6-01 | RC1/8 | 44.5 | 40.5 | 10 | 18 | |||||
| TBY6-02 | RC1/4 | 47.5 | 41.5 | 14 | 16.2 | 25 | ||||
| TBY6-03 | RC3/8 | 49.5 | 43 | 17 | 19.6 | 30 | ||||
| TBY8-01 | 8 | RC1/8 | 48.9 | 44.9 | 14 | 18.1 | 14 | 16.2 | 16.5 | 23.3 |
| TBY8-02 | RC1/4 | 52 | 46 | 29.3 | ||||||
| TBY8-03 | RC3/8 | 53.7 | 47.2 | 17 | 19.6 | 42.4 | ||||
| TBY10-01 | 10 | RC1/8 | 55.6 | 51.6 | 18 | 20.5 | 17 | 19.6 | 22 | 28.5 |
| TBY10-02 | RC1/4 | 58.6 | 52.6 | 30 | 43 | |||||
| TBY10-03 | RC3/8 | 59.6 | 53.1 | 51.5 | ||||||
| TBY10-04 | RC1/2 | 62.6 | 54.6 | 21 | 24.3 | 73 | ||||
| TBY12-02 | 12 | RC1/4 | 63.7 | 57.7 | 20 | 23.6 | 21 | 24.3 | 30 | 63.4 |
| TBY12-03 | RC3/8 | 64.7 | 58.2 | 37 | 64.5 | |||||
| TBY12-04 | RC1/2 | 67.7 | 59.7 | 79.7 |
