產品特點
- 多款異徑選擇：4 款型號支援 6→4、8→6、10→8、12→10 mm 異徑連接。
- 異徑三向分流：T 型結構可於主幹中分出不同尺寸支線，靈活組網。
- One-Touch 快接：免工具推入式設計，快速安裝與拆卸，維護更便利。
- 預塗密封劑螺紋：螺紋內建密封劑，無需纏帶，長效防漏抗震動。

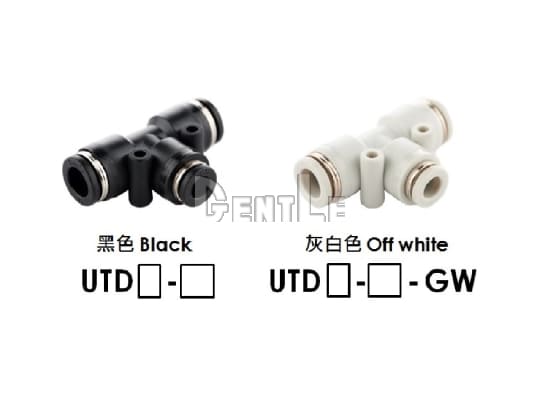

- 廣域兼容 ＆ 台灣製造：支援尼龍／PU 管，0–0.9 MPa ／ 5–60 °C；黑／灰白雙色；100% 在地生產。
產品規格
公制尺寸

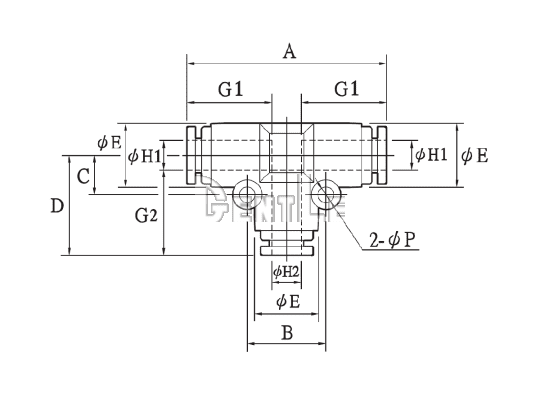

| 型號 | H1 管徑 | H2 管徑 | A | B | C | D | E | G1 | G2 | P | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UTD6-4 | 6 | 4 | 41.6 | 16 | 8 | 20.1 | 12.5 | 17.3 | 15.6 | 3.2 | 4.2 | 11.1 |
| UTD8-6 | 8 | 6 | 45.4 | 18 | 9 | 23.1 | 15 | 18.3 | 17.5 | 3.2 | 10.3 | 15.1 |
| UTD10-8 | 10 | 8 | 53.2 | 24 | 12 | 25.9 | 17.6 | 21.2 | 18.8 | 4.2 | 19.6 | 24.1 |
| UTD12-10 | 12 | 10 | 60 | 28 | 14 | 30 | 21 | 23.6 | 21.2 | 4.2 | 32.5 | 35.1 |
