產品特點
- 異徑轉換多款型號：4 款型號支援 6→4、8→6、10→8、12→10 mm 管徑轉換，靈活滿足異徑分流需求。

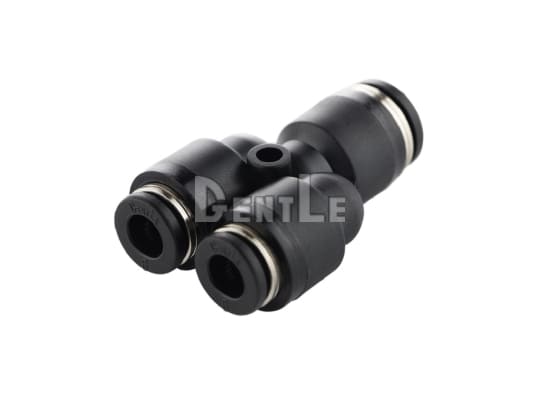

- Y 型平順分流：對稱雙出口結構，平順導氣、減少彎折干涉，提升分流效率。
- One-Touch 快接：推入式免工具設計，安裝與拆卸瞬間完成，維護更便利。
- 預塗密封劑螺紋：螺紋預先塗佈密封劑，無需纏膠帶，長效抗震動、防漏可靠。

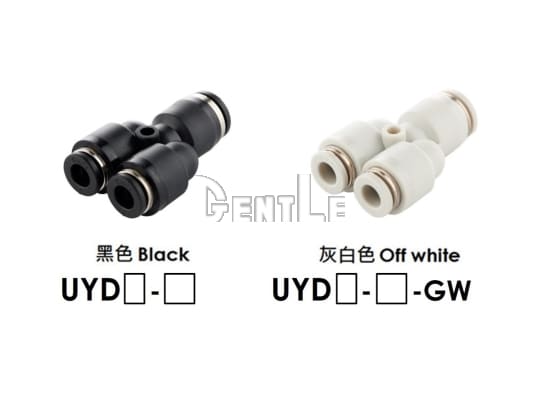

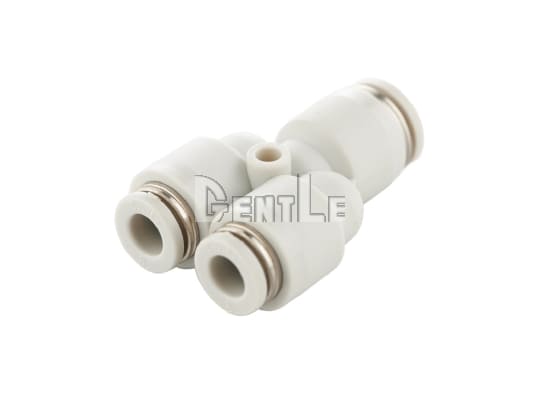

- 廣域兼容 & 台灣製造：適用尼龍／PU 管，支援 0–0.9 MPa 及 5–60 °C；黑／灰白雙色；100% 台灣自家工廠生產。
產品規格

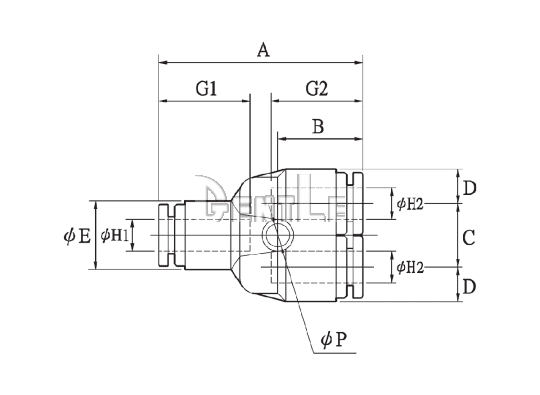

公制尺寸
| 型號 | H1 管徑 | H2 管徑 | A | B | C | D | E | G1 | G2 | P | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UYD6-4 | 6 | 4 | 37.5 | 15.2 | 12 | 6.4 | 13 | 17 | 14.9 | 3.2 | 4.2 | 10.3 |
| UYD8-6 | 8 | 6 | 42.7 | 17.3 | 14 | 7.4 | 15 | 18.1 | 17 | 3.2 | 10 | 14.4 |
| UYD10-8 | 10 | 8 | 48.6 | 19.4 | 18 | 8.8 | 18 | 20.5 | 18.3 | 4.5 | 16.5 | 23 |
| UYD12-10 | 12 | 10 | 55.1 | 22.3 | 20 | 10.5 | 21.5 | 23.6 | 20.5 | 4.5 | 27 | 35.6 |
