產品特點
- 多規格涵蓋：5 款型號支援 4–12 mm 管徑，靈活滿足各種彎角配管需求。
- 空間節省 L 型：90° 緊湊設計貼合機殼，優化管路佈局，提升空間利用率。
- One-Touch 快接：免工具推入式快拆結構，一推即合／一拉即拆，快速高效。
- 預塗密封劑螺紋：螺紋預先塗佈密封劑，無需纏帶，提供長效防漏、抗振動保護。

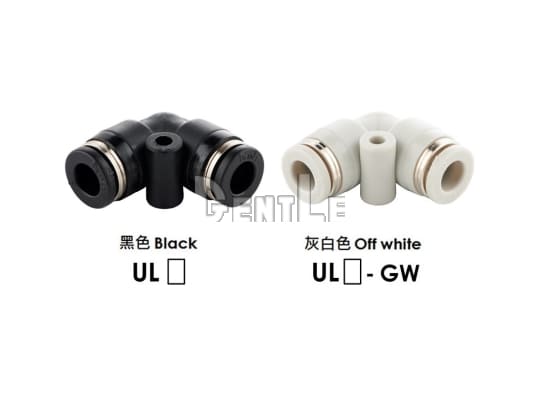

- 廣域兼容＆台灣製造：適用尼龍／PU 管，支援 0–0.9 MPa／5–60 °C；雙色（黑／灰白）可選；100% 台灣自產，品質可靠。
產品規格
公制尺寸

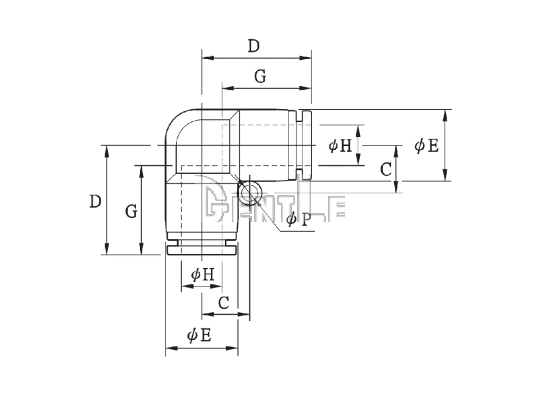

| 型號 | H 管徑 | C | D | E | G | P | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|
| UL4 | 4 | 6.5 | 17.2 | 10.3 | 14.9 | 3.2 | 4.2 | 5.1 |
| UL6 | 6 | 8 | 20.4 | 12.8 | 17 | 3.2 | 10 | 7.3 |
| UL8 | 8 | 10 | 21.9 | 15.1 | 18.1 | 4.2 | 16.5 | 10.6 |
| UL10 | 10 | 12 | 25.8 | 18.2 | 20.2 | 4.2 | 30 | 17.2 |
| UL12 | 12 | 14 | 29.1 | 21.5 | 23.3 | 4.2 | 47 | 24.5 |
