產品特點

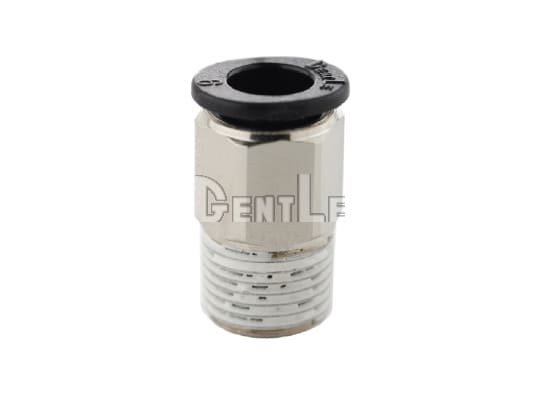

- 極致迷你、超強適配：體積瘦身 40%、直徑縮減 20%，完美進駐 4–6 mm 微小空間。
- 一推即合，瞬間連接：超低插入力設計，單手即可完成管路安裝與拆卸，效率翻倍。
- 無脈動順暢流量：精密內腔通道降低壓損，實現穩定、無顆粒感的氣流輸出。

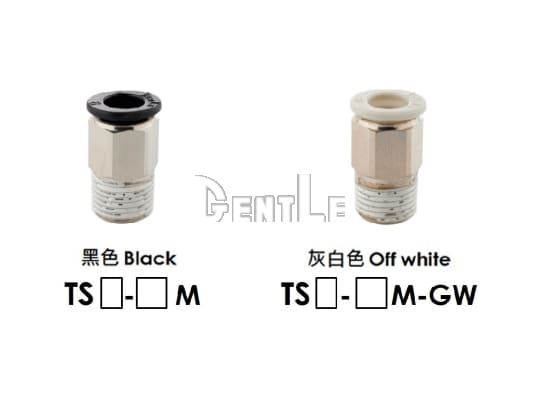

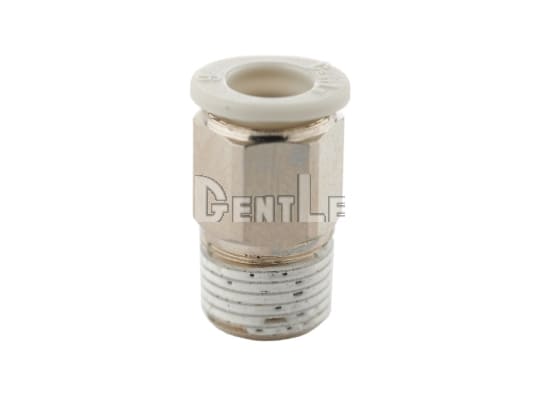

- 雙色美學選擇：標配黑色或時尚灰白（-GW），靈活搭配各式設備外觀。
- 貼心密封 & 台灣匠造：螺紋預塗密封劑，一次安裝長效防漏；100% 台灣自家工廠製造，品質保證。
產品規格
公制尺寸
| 型號 | H 管徑 | K | A | B | G | I | J | X | Y | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TS4-M3M | 4 | M3x0.5 | 16.2 | 13.8 | 11 | 8 | 9.2 | 7.8 | 9.8 | 0.9 | 2.4 |
| TS4-M5M | M5x0.8 | 15.9 | 12.9 | 3.8 | 3.3 | ||||||
| TS4-01M | RC1/8 | 15.8 | 11.8 | 10 | 11.5 | 6.4 | 6.6 | ||||
| TS6-M5M | 6 | M5x0.8 | 18 | 15.1 | 12.8 | 10 | 11 | 9.8 | 11.8 | 3.6 | 5 |
| TS6-M6M | M6x1.0 | 19 | 3.8 | ||||||||
| TS6-01M | RC1/8 | 18.9 | 13.8 | 15.9 | 6 |
