產品特點
- 超迷你貼面嵌入：體積縮小 40%、直徑減少 20%，低外型內六角設計平貼面板，外觀平滑無突起。
- One-Touch 單手安裝：推入式快拆結構，免工具一推即合，秒裝秒拆更高效。

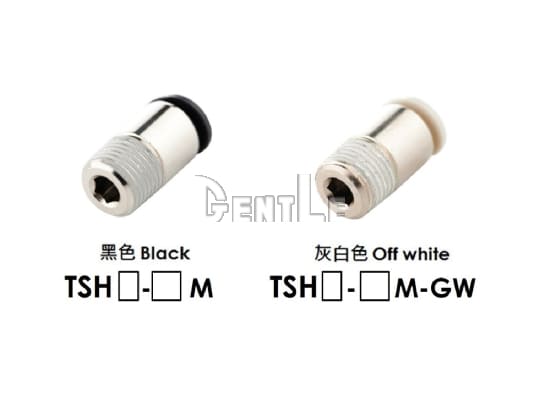

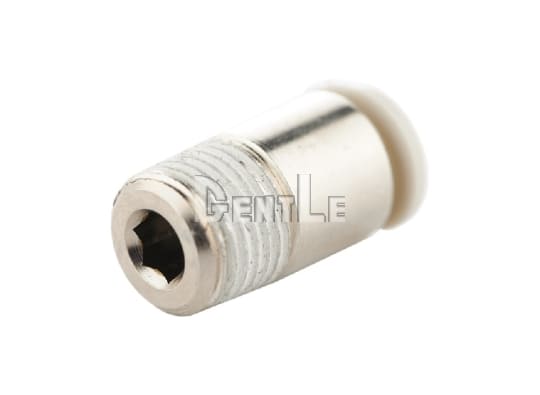

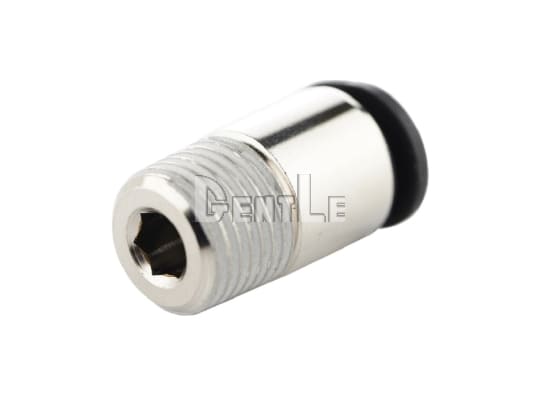

- 雙色款式 & 高兼容：提供黑色與灰白色（-GW）雙色，適配 4–6 mm 尼龍／PU 管，支援 0–0.9 MPa。
- 預先塗佈密封劑：螺紋預先塗佈密封劑，免纏膠帶，長效防漏抗振動。
- 頂級用料 & 台灣匠造：銅合金＋工程塑膠結構，100% 台灣製造，品質穩定可靠。
產品規格

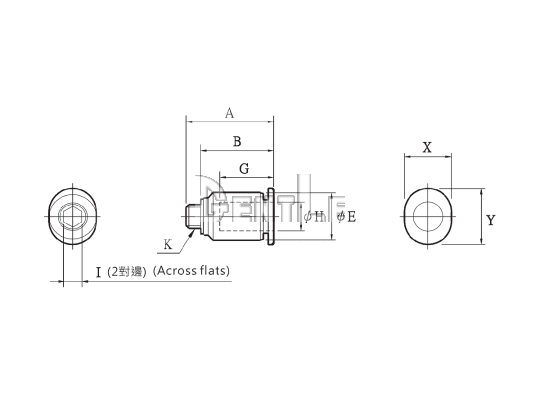

公制尺寸
| 型號 | H 管徑 | K | A | B | E | G | I | X | Y | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TSH4-M3M | 4 | M3x0.5 | 16.2 | 13.8 | 8 | 11 | 1.5 | 7.8 | 9.8 | 0.9 | 2.4 |
| TSH4-M5M | M5x0.8 | 15.8 | 12.9 | 2.5 | 5.1 | 3.1 | |||||
| TSH4-01M | RC1/8 | 11.8 | 10 | 11.5 | 3 | 7.4 | 6 | ||||
| TSH6-M5M | 6 | M5x0.8 | 17.6 | 14.7 | 10 | 11.6 | 2.5 | 9.8 | 11.8 | 5.2 | 5 |
| TSH6-01M | RC1/8 | 17.8 | 13.8 | 12.2 | 4 | 13 | 6 |
