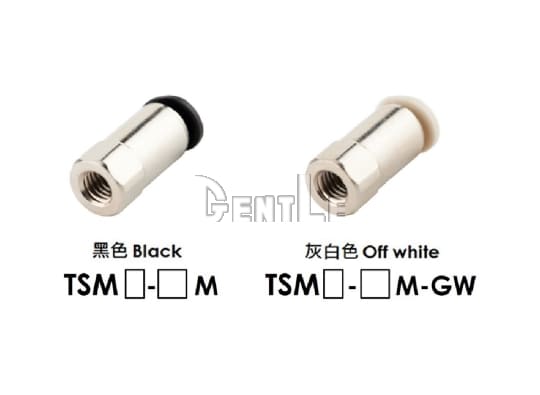

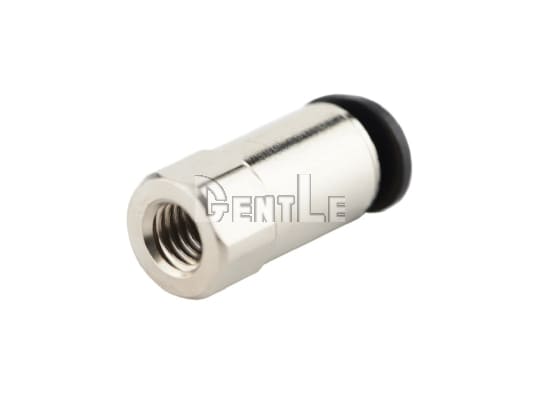

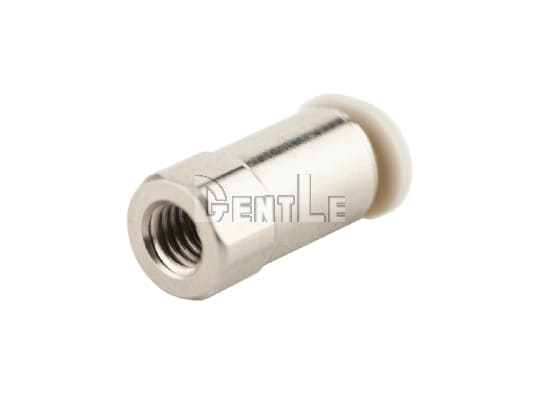

GENTLE TSM 直式內牙迷你快速接頭｜精密配管首選

• 迷你本體、省空間佈管：體積約 -40%、外徑約 -20%，適合控制箱、面板背後、治具／夾具、檢測設備與協作機器人末端等高密度佈管。
• M5 內牙直結：標準 M5 內牙可直接銜接常見氣動元件或轉接件，減少轉接層級、降低潛在漏點。

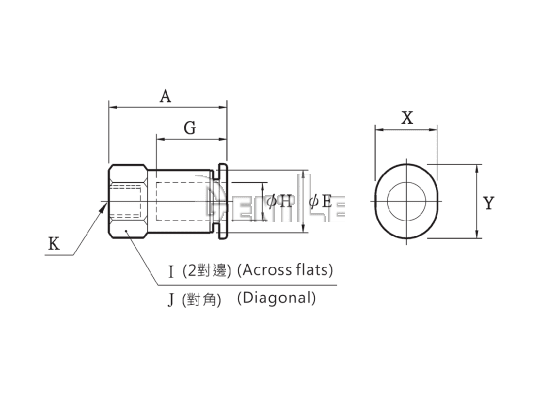

• 外六角基座鎖固：底部外六角可用開口／梅花／套筒扳手鎖固，定位精準、固定穩定，適合窄槽位或面板後側安裝。
• 推入順暢、拆裝容易：推入到底至止擋即咬合；拆卸時平均下壓釋放壓環即可拔出，維護迅速。
• 耐用結構、長效氣密：黃銅鍍鎳本體＋金屬夾爪＋ O 形環密封，抗腐蝕與抗震動。
• 安裝彈性高：螺紋未預塗密封劑，現場可依習慣選用螺紋密封劑或止洩帶處理對應公牙。
• 應用情境：精密模組、微型閥件近端配管、控制箱內短距離連接、治具／夾具與 EOAT 微型氣路、檢測設備與高密度滑臺配管。

Q1: TSM 與 TS、TSH 有何差異？
A: TSM 為 M5 內牙迷你款，便於與公牙元件直結；TS 為 外牙迷你款；TSH 為 內六角低外凸設計，適合近齊平與高密度佈管。

Q2: 螺紋有預塗密封劑嗎？如何止洩？
A: 未預塗。請在對應公牙依現場習慣使用螺紋密封劑或止洩帶，鎖固後進行保壓與檢漏（可用稀釋中性皂液觀察）。

Q3: 支援哪些管材與尺寸？
A: 相容 PU／尼龍（PA）氣管，外徑 4 mm、6 mm。

Q4: 建議的安裝步驟？
A: （1）以外六角扳手固定本體並鎖固內牙端 → （2）以切管器將管端垂直切割、去毛邊並清潔乾燥 → （3）推入到底至止擋 → （4）輕拉確認 → （5）進行試漏。

Q5: 可重複插拔嗎？O 形環可更換嗎？
A: 可重複插拔；每次重新裝配前建議重切管端並保持乾淨乾燥。O 形環為內建不可更換；若出現滲漏或夾持力下降，請更換整顆接頭。

Q6: 裝配前需要哪些清潔處理？
A: 請確保配合螺紋乾淨乾燥，清除粉塵、切削油與殘膠，以利密封劑或止洩帶發揮效能。

Q7: 壓力／溫度與環境建議？
A: 以一般工業壓縮空氣配管為主；請依系統規格與管材耐候性驗證實際工作壓力、溫度與震動條件。
