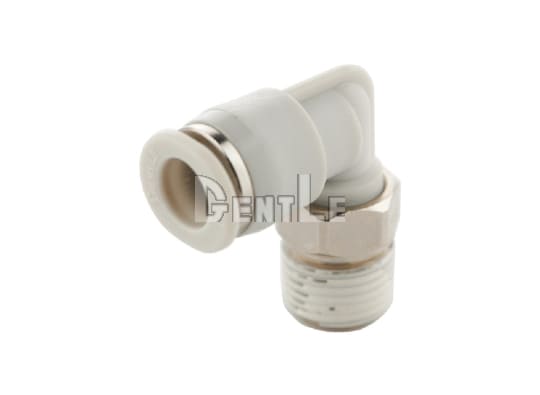

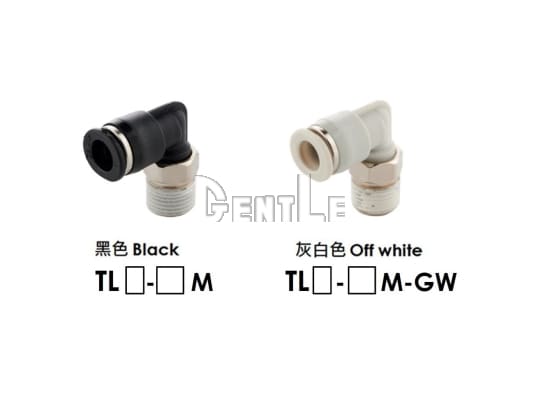

產品特點
- 超迷你省空間：體積最高 -40%、外徑最高 -20%，輕鬆進駐狹小角位。
- 系列涵蓋 4–12 mm：對應尼龍／PU 管，滿足多樣佈線需求。
- 90° L 型佈管：貼角走線不多占距離，優化機內配管。
- One-Touch 一推即合：低插入力、單手裝拆，維護更省時。
- 高氣密與防漏：內建密封環＋螺紋預塗密封劑（免纏止洩帶），長效穩定。
產品規格

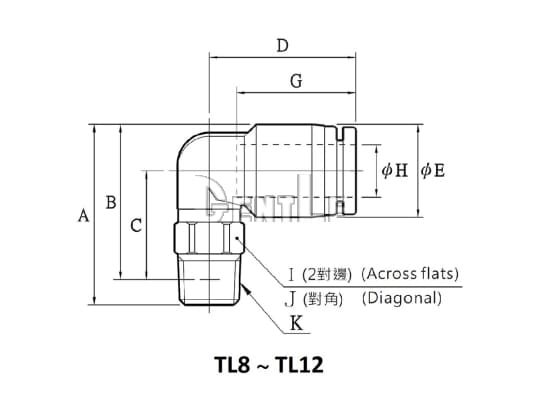

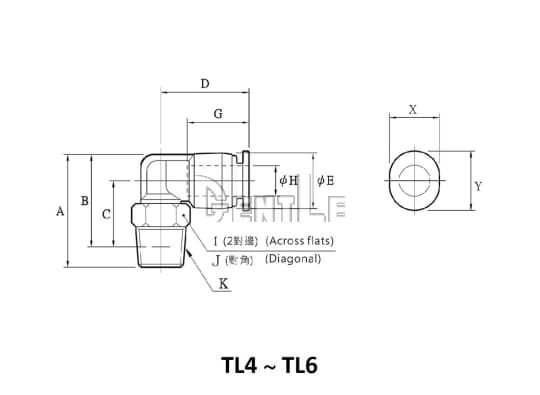

公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | G | I | J | X | Y | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TL4-M3M | 4 | M3x0.5 | 18.4 | 16.1 | 12.2 | 16.4 | 8.3 | 12.9 | 8 | 9.2 | 7.8 | 9.8 | 1.3 | 3 |
| TL4-M5M | M5x0.8 | 18 | 15.1 | 11.2 | 2.2 | 3.3 | ||||||||
| TL4-M6M | M6x1.0 | 18.9 | 3.9 | 3.6 | ||||||||||
| TL4-01M | RC1/8 | 20.9 | 16.9 | 13 | 10 | 10.5 | 4.8 | 6.2 | ||||||
| TL6-M5M | 6 | M5x0.8 | 20.3 | 17.5 | 12.4 | 17.1 | 10.6 | 13.5 | 8 | 9.2 | 9.8 | 11.8 | 3.5 | 4 |
| TL6-M6M | M6x1.0 | 21.2 | 3.6 | 4.3 | ||||||||||
| TL6-01M | RC1/8 | 23.5 | 19.5 | 14.2 | 10 | 11.5 | 8.5 | 6 | ||||||
| TL8-01M | 8 | RC1/8 | 28.4 | 24.4 | 17.1 | 23.1 | 14.5 | 18.8 | 10 | 11 | -- | -- | 17.2 | 10 |
| TL8-02M | RC1/4 | 30.5 | 24.5 | 17.2 | 14 | 15 | 17.8 | 15.5 | ||||||
| TL8-03M | RC3/8 | 31.4 | 24.9 | 17.6 | 17 | 18.5 | 22.5 | |||||||
| TL8-04M | RC1/2 | 36.4 | 28.4 | 21.1 | 21 | 23 | 37 | |||||||
| TL10-01M | 10 | RC1/8 | 32.4 | 28.4 | 19.6 | 27.1 | 17.5 | 21.2 | 15 | 16 | -- | -- | 22.4 | 17 |
| TL10-02M | RC1/4 | 35.3 | 29.3 | 20.5 | 34 | 20 | ||||||||
| TL10-03M | RC3/8 | 35.9 | 29.4 | 20.6 | 17 | 18.5 | 24 | |||||||
| TL10-04M | RC1/2 | 39.9 | 31.9 | 23.1 | 21 | 23 | 39 | |||||||
| TL12-01M | 12 | RC1/8 | 35.7 | 31.7 | 21.3 | 29.7 | 20.8 | 23.6 | 15 | 16 | -- | -- | 34 | 20.5 |
| TL12-02M | RC1/4 | 38.6 | 32.6 | 22.2 | 38 | 23 | ||||||||
| TL12-03M | RC3/8 | 39.2 | 32.7 | 22.3 | 17 | 18.5 | 49 | 27.5 | ||||||
| TL12-04M | RC1/2 | 43.2 | 35.2 | 24.8 | 21 | 23 | 42.5 |
