產品特點
- 超迷你加長 L 型：40% 體積縮小、20% 直徑減少，同時延伸管路長度，輕鬆應對深凹或遠距離配管。
- One-Touch 一推即合：免工具推入式快接設計，單手安裝與拆卸，高效省時。
- 全徑全材質兼容：一款搞定 4／6／8／10／12 mm 尼龍管與 PU 管，多規格型號任你選。
- 預塗密封革新：螺紋預先塗佈密封劑，免纏膠帶，長效防漏抗震動。

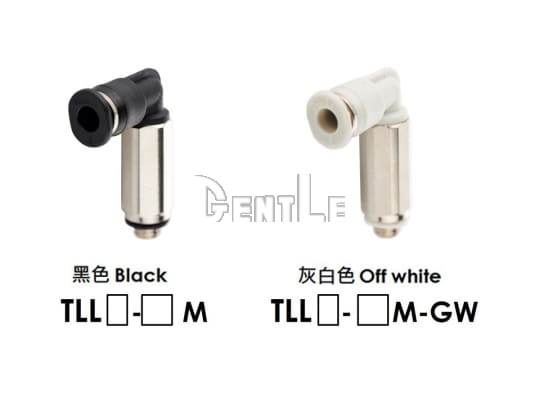

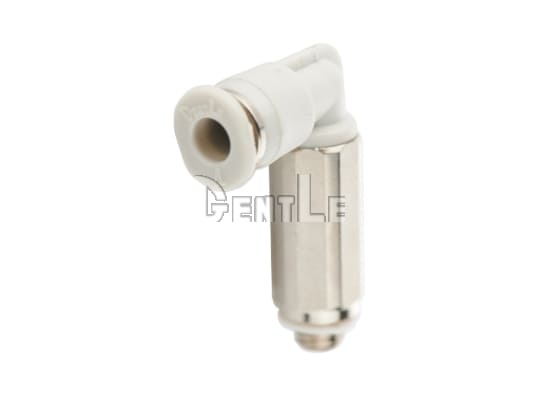

- 雙色任選 & 台灣精製：黑色與灰白（-GW）雙款配色，100% 台灣製造，品質可靠有保證。
產品規格

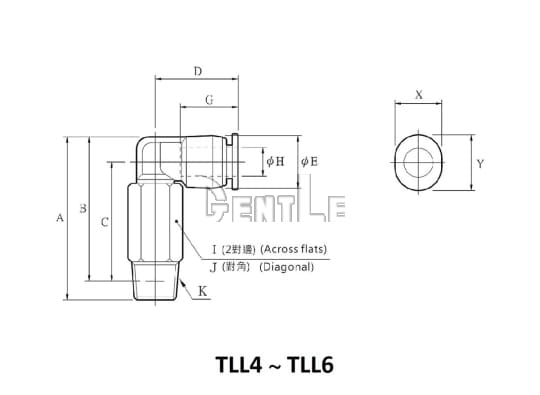

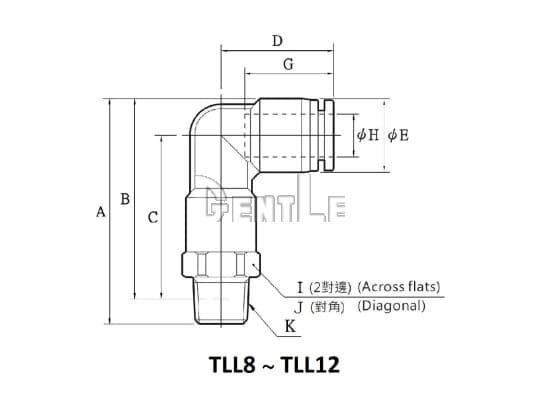

公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | G | I | J | X | Y | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TLL4-M3M | 4 | M3x0.5 | 27.4 | 25.1 | 21.2 | 16.4 | 8.3 | 12.9 | 8 | 9.2 | 7.8 | 9.8 | 0.9 | 6.7 |
| TLL4-M5M | M5x0.8 | 29.7 | 26.8 | 22.9 | 3.0 | 8.2 | ||||||||
| TLL4-M6M | M6x1.0 | 30.6 | 3.7 | 8.3 | ||||||||||
| TLL4-01M | RC1/8 | 32.9 | 28.9 | 25 | 10 | 10.5 | 4.2 | 14 | ||||||
| TLL6-M5M | 6 | M5x0.8 | 32 | 29.1 | 24.1 | 17.1 | 10.6 | 13.5 | 8 | 9.2 | 9.8 | 11.8 | 3.3 | 8.9 |
| TLL6-M6M | M6x1.0 | 32.9 | 3.7 | |||||||||||
| TLL6-01M | RC1/8 | 35.5 | 31.5 | 26.2 | 10 | 11.5 | 7.6 | 14 | ||||||
| TLL8-01M | 8 | RC1/8 | 43.6 | 39.6 | 32.3 | 23 | 14.5 | 18.8 | 14 | 15 | -- | -- | 16.5 | 16.5 |
| TLL8-02M | RC1/4 | 46.8 | 40.8 | 33.5 | 19.5 | |||||||||
| TLL8-03M | RC3/8 | 48.2 | 41.7 | 34.4 | 17 | 18.5 | 17.8 | 29 | ||||||
| TLL10-01M | 10 | RC1/8 | 50.6 | 46.6 | 37.8 | 26.8 | 17.5 | 21.2 | 17 | 18.5 | -- | -- | 22.4 | 31 |
| TLL10-02M | RC1/4 | 53.8 | 47.8 | 39 | 30 | 33.5 | ||||||||
| TLL10-03M | RC3/8 | 54.6 | 48.1 | 39.3 | 37.5 | |||||||||
| TLL10-04M | RC1/2 | 58.6 | 50.6 | 41.8 | 21 | 23 | 32.1 | 55.5 | ||||||
| TLL12-02M | 12 | RC1/4 | 60.6 | 54.6 | 44.1 | 29.7 | 21 | 23.6 | 21 | 23 | -- | -- | 39.1 | 48.5 |
| TLL12-03M | RC3/8 | 61.4 | 54.9 | 44.4 | 44 | 53 | ||||||||
| TLL12-04M | RC1/2 | 65.4 | 57.4 | 46.9 | 54.2 | 64 |
