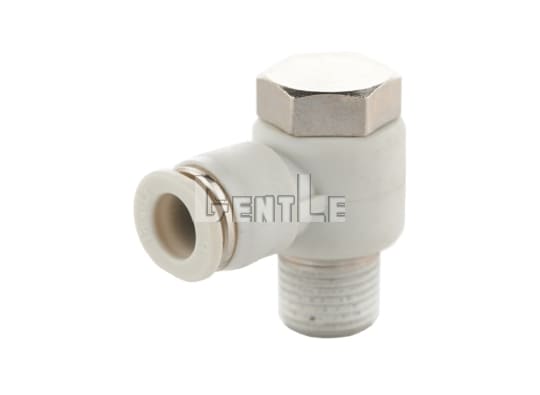

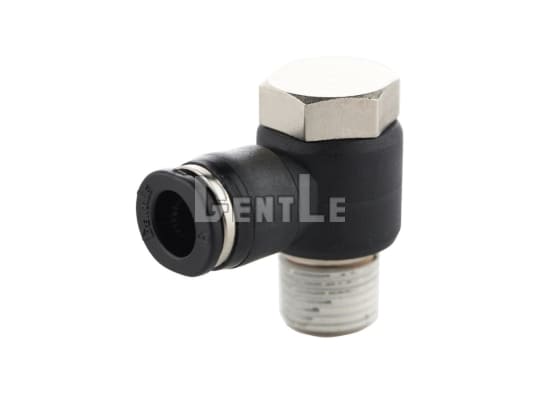

GENTLE SL L型搖擺迷你快速接頭｜外六角旋轉設計

• 搖擺＋旋轉補償，降應力：插管端可搖擺並可旋轉，吸收機構動作與安裝誤差造成的角度偏差，降低軟管拉扯與磨耗、延長壽命（非連續高速旋轉用）。
• 外六角定位好鎖固：螺紋端上方外六角便於在狹窄空間用扳手精準鎖附；螺紋預塗密封劑，多數情境免纏止洩帶。
• 小巧外形，尺寸齊全：本體約 -40%、外徑約 -20%，在控制箱、面板背後、導軌窄槽與夾治具角位可靈活佈管。
• 推入快接、拆裝俐落：管端推到底至止擋即咬合；拆卸時平均下壓釋放壓環即可拔出，保養換管更省時。
• 氣密穩定、抗震耐用：O 形環＋金屬夾爪結構，於 0–0.9 MPa／5–60 °C 範圍內長期穩定。

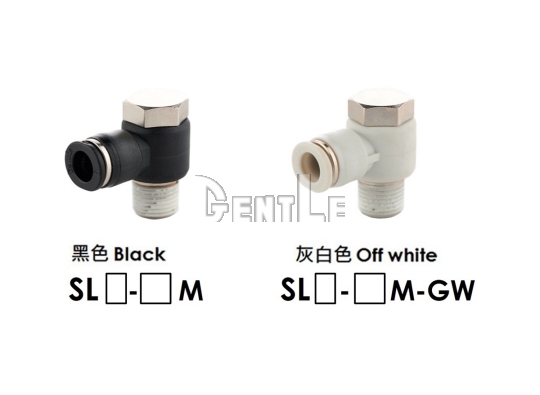

• 規格與外觀：管徑 4／6 mm；螺紋 M5、RC1/8、RC1/4（依型號）；黑／灰白（-GW）雙色可選，便於管路識別。
• 應用情境：機械手臂末端跳接、治具／模組連接、導軌側轉角、控制箱與機殼內受限角位的動態配管。

Q1：SL 的「搖擺／旋轉」作用為何？
A：用於吸收安裝誤差與機構動作造成的角度變化，降低軟管彎折與拉扯應力，延長使用壽命。並非設計做連續高速旋轉。

Q2：可以 360° 連續旋轉嗎？
A：不建議。SL 為補償型關節，用於角度調整與偶發擺動；若需長時間連續旋轉，請改用專用旋轉接頭（rotary joint）。

Q3：支援哪些管材與尺寸？
A：支援 4 mm、6 mm 外徑之尼龍（PA）／PU 管。請以 PU 管切管器垂直裁切，確保密封。

Q4：螺紋與安裝建議？
A：提供 M5、RC1/8、RC1/4 等；螺紋端預塗密封劑，一般免纏止洩帶。安裝時先手上緊，再以扳手依現場標準扭力鎖固，避免過扭損傷密封面。

Q5：操作條件為何？
A：建議在乾燥、潔淨壓縮空氣條件下使用，範圍 0–0.9 MPa／5–60 °C，並加裝過濾與除水以維持壽命。

Q6：SL 與 TL／TLL／UL 差異？
A：SL＝L 型＋可搖擺／可旋轉補償；TL＝固定式 L 型；TLL＝固定式 L 型長頸本體，適合深凹位；UL＝兩端推入、無螺紋的 L 型聯管。

Q7：推入與拆卸注意事項？
A：插入時一次推到底至止擋並輕拉確認；拆卸請先完全卸壓，再壓下壓扣拔出，以免刮傷管外徑影響重複使用。

Q8：可用於真空或含油介質嗎？
A：需視條件評估。若為真空、油霧或特殊介質，請提供壓力、介質與溫度以確認材質相容性並進行實機驗證。
