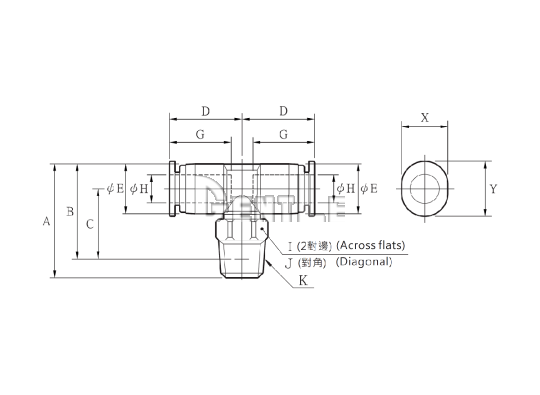

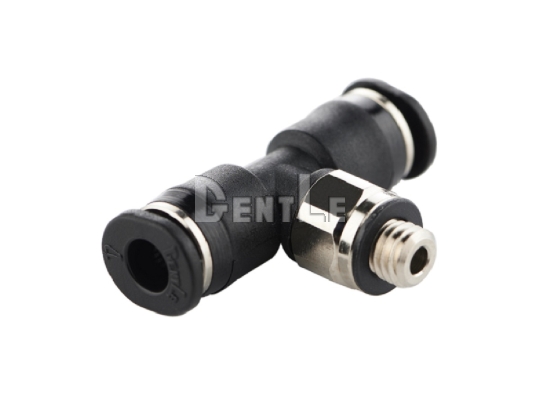

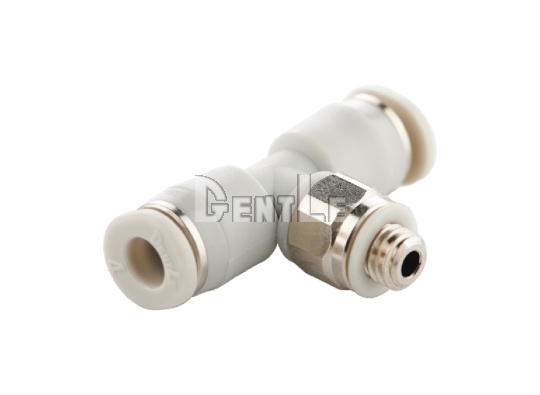

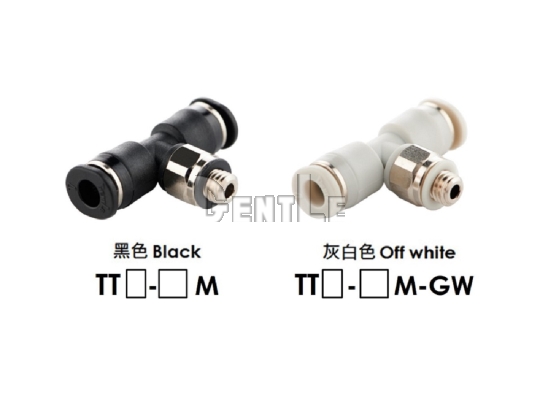

公制尺寸
型號 | H 管徑 | K | A | B | C | D | E | G | I | J | X | Y | 有效截面積 (mm2) | 重量 (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TT4-M3M | 4 | M3x0.5 | 19.4 | 17.1 | 13 | 14.2 | 8.3 | 12.4 | 8.0 | 9.2 | 7.8 | 9.8 | 1.4 | 3.9 |
TT4-M5M | M5x0.8 | 19.1 | 16.1 | 11.9 | 14.3 | 8.2 | 8.5 | 3.7 | 4.3 | |||||
TT4-M6M | M6x1.0 | 20 | 16 | 2.8 | 4.5 | |||||||||
TT4-01M | RC1/8 | 21.9 | 17.9 | 13.7 | 10.0 | 11 | 4.6 | 7.2 | ||||||
TT6-M5M | 6 | M5x0.8 | 21.3 | 18.3 | 13 | 15.3 | 10.6 | 13 | 8.0 | 8.5 | 9.8 | 11.8 | 3.5 | 5.5 |
TT6-M6M | M6x1.0 | 22.2 | 3.6 | 5.8 | ||||||||||
TT6-01M | RC1/8 | 24.2 | 20.2 | 14.9 | 10.0 | 11 | 8.5 | 8.4 |
Q1:TT 與 UT 有什麼差異?
A:TT 為「兩端推入+一端螺紋」的 T 型迷你快速接頭,適合需要與螺紋接點(閥件/本體)連結的分流;UT 為「三端皆推入」的 T 型迷你款,純管對管分流更快速、免螺紋。
Q2:常見應用為何?
A:單點進氣、雙向出氣之局部分配(如:機台內部歧管、工具機氣源分配、機械手臂末端一分二)、縮短管路以降低壓損的場合。
Q3:可搭配哪些管材與尺寸?
A:支援 4 mm/6 mm 外徑之 尼龍(PA) 與 PU 氣管。請以 PU 管切管器垂直裁切並推到底至止擋,確保氣密。
Q4:RC 螺紋需要纏止洩帶嗎?
A:不需要。RC 螺紋型號出廠預塗密封劑,一般直接安裝即可。若後續多次拆裝造成密封層磨損,再視需要補塗或加用止洩帶。
