產品特點
- 超迷你體積：體積縮小 40%、直徑減少 20%，大幅節省配管空間，完美適應狹小設備布局。
- T 支側向分岔：主線直通、側支管分岔輸出，靈活配置多路氣源，提升系統效率。
- One-Touch 推入：免工具一推即合，單手快速安裝與拆卸，省時又便利。
- 通用兼容＋預塗密封：支援 4／6 mm 尼龍管與 PU 管，螺紋預塗密封劑，長效防漏抗振動。

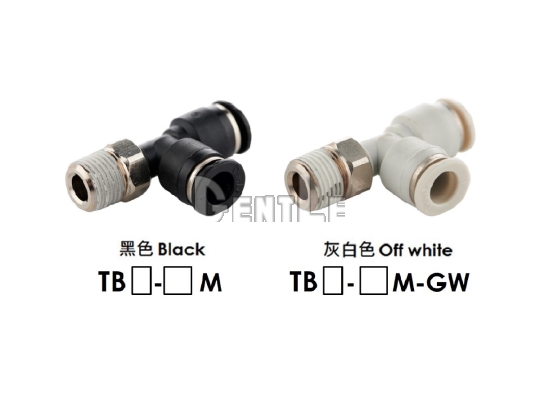

- 雙色可選 & 台灣製造：黑色／灰白（-GW）任選，0–0.9 MPa／5–60 °C 可靠運行，100% 台灣製造，品質保證。
產品規格
公制尺寸
| 型號 | H 管徑 | K | A | B | C | D | E | G | I | J | X | Y | 有效截面積 (mm2) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TB4-M3M | 4 | M3x0.5 | 30.4 | 28.1 | 13.3 | 14.8 | 8.3 | 12.4 | 8.0 | 9.2 | 7.8 | 9.8 | 0.9 | 4 |
| TB4-M5M | M5x0.8 | 30 | 27 | 12.2 | 8.2 | 8.5 | 2.1 | 4.3 | ||||||
| TB4-M6M | M6x1.0 | 30.9 | 2.2 | 4.5 | ||||||||||
| TB4-01M | RC1/8 | 32.5 | 28.5 | 13.7 | 11 | 4.6 | 7.3 | |||||||
| TB6-M5M | 6 | M5x0.8 | 32.7 | 29.7 | 13.2 | 16.5 | 10.6 | 12.9 | 8.0 | 8.5 | 9.8 | 11.8 | 2.2 | 5.6 |
| TB6-M6M | M6x1.0 | 33.6 | 3.3 | 5.8 | ||||||||||
| TB6-01M | RC1/8 | 35.4 | 31.4 | 14.9 | 10.0 | 11 | 8.5 | 8.4 |
