GENTLE_CJ

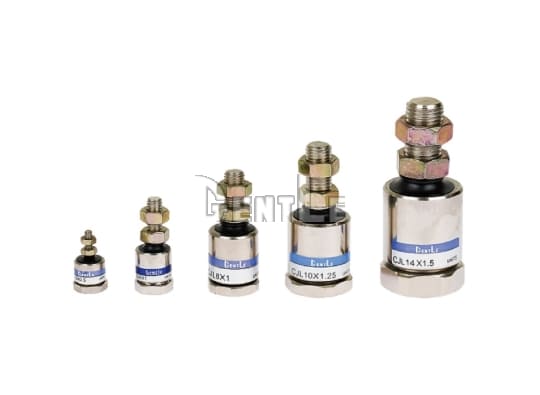

偏差連接器

  • 萬向接頭、浮動接頭
  • 品         牌 GENTLE 接頭系列
產品特點
  • 軸與軸心之間平行度容易取得。
  • 安裝時不需要高精度加工。
  • 安裝作業時間可大幅縮短。
  • 外觀尺寸小型化,安裝更方便。
  • 附加防塵護套,防止灰塵、異物掉入。

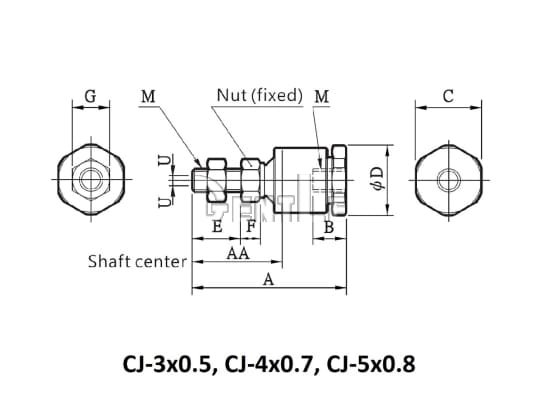

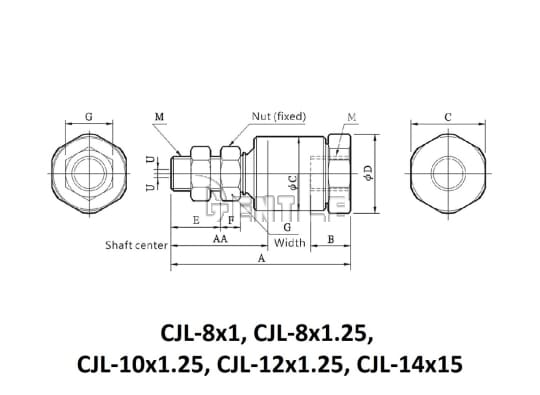

產品規格

公制尺寸

型號MABCDEFGAA

U

容許偏差範圍

牙徑牙距
CJ-3x0.5M30.5235121372.45.515.60.5
CJ-4x0.7M40.725.5512138.83.2718.10.5
CJ-5x0.8M50.8337141510.54822.40.5

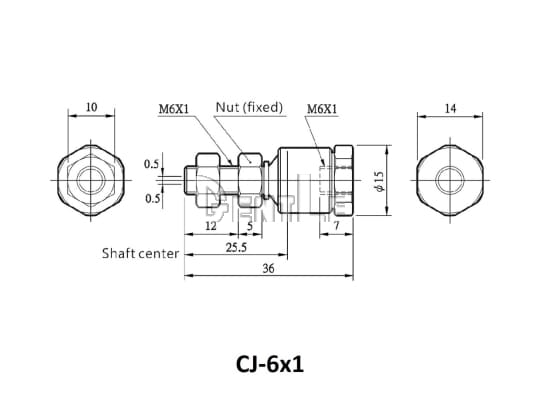

CJ-6x1M61.036714151251025.50.5
CJS-8x1M81.038101920551221.50.5
CJS-8x1.25M81.2538101920551221.50.5
CJS-10x1.25M101.2548122425.5861428.50.75
CJS-12x1.25M121.2559.5163032871733.51.0
CJS-14x1.5M141.563.51630321181937.51.0
CJL-8x1M81.0471019201451230.50.5
CJL-8x1.25M81.25471019201451230.50.5
CJL-10x1.25M101.2557122425.51761437.50.75
CJL-12x1.25M121.2570.51630321971744.51.0
CJL-14x1.5M141.572.51630322081946.51.0
檔案下載
檔案名稱
檔案類型
下載
GENTLE 空壓接頭
PDF
關聯產品更多產品

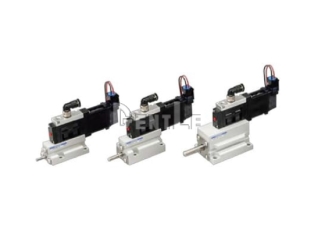

高速帶閥氣缸
KOGANEI_KDV
高速帶閥氣缸

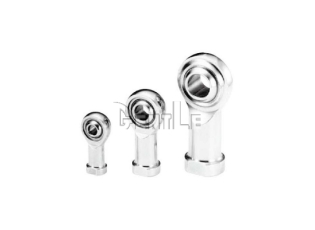

氣缸活塞桿尾端球鉸接頭
