產品特點
- 卓越消音：5 μm海綿濾芯對噪音抑制最高可達 18 dB。
- 低阻力排氣：排氣阻力小，不影響氣動元件動作。
- 輕量小型：最重僅 22 g，安裝靈活省空間。
- 長效濾芯：聚乙烯醇泡棉材質，耐腐、耐水、耐油，清洗後可重複使用。
- 寬耐壓溫：適用 0–0.9 MPa、5–60 ℃ 範圍；保證耐壓 1.1 MPa。
產品規格
公制尺寸
| 項目 | 型號 | |||||
|---|---|---|---|---|---|---|
| KM-11 | KM-22 | KM-23 | KM-31 | KM-41 | ||
| 使用流體 | 空氣 | |||||
| 使用壓力範圍 | 0 ~ 0.9 MPa (0 ~ 9.2 kgf/cm2) | |||||
| 保證耐壓力 | 1.1 MPa (11.5 kgf/cm2) | |||||
| 使用溫度範圍 | 5 ~ 60 ºC | |||||
| 材質 | 本體 | 聚丙烯樹脂 | ||||
| 濾芯 | 聚乙烯醇樹脂 (海綿，過濾度：5 μm) | |||||

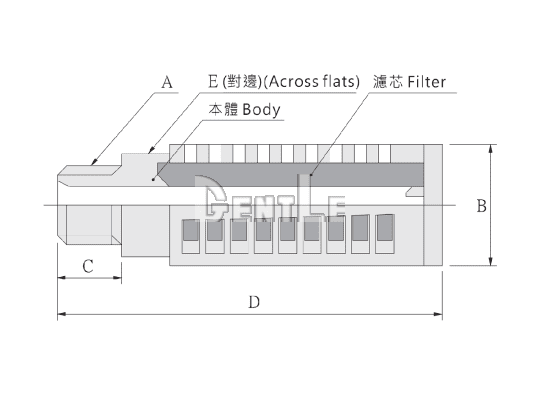

| 規格 | A(RC) 配管連接口徑 | RC1/8 | RC1/4 | RC1/4 | RC3/8 | RC1/2 |
| B | 16 | 16 | 20 | 26 | 28 | |
| C | 7 | 10 | 10 | 12 | 15 | |
| D | 33 | 36 | 62.5 | 68 | 71 | |
| E 對應尺寸 | 14 | 14 | 17 | 24 | 24 | |
| 有效截面積 (mm2) | 15 | 21 | 43 | 65 | 74 | |
| 消音效果 (dB) | 18 | 18 | 18 | 27 | 34 | |
| 重量 (g) | 4 | 4.5 | 18 | 19.5 | 22 | |
| 販售單位 | 10 個 (套) | |||||
