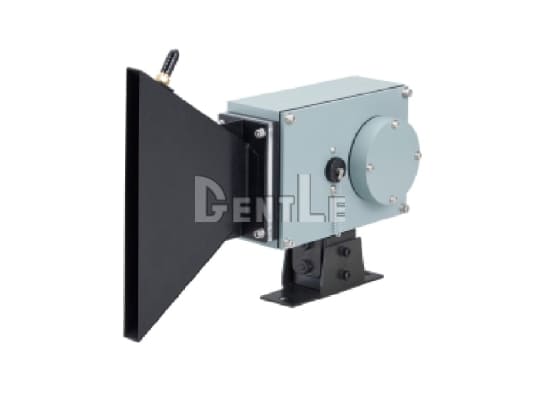

CCD 掃描式熱材位置檢出感測器
| 項目 | 規格 |
|---|---|
| 產品類型 | 水冷式熱材位置檢出感測器 |
| 檢測方式 | CCD 掃描式 |
| 現行型號 | HMPD9000 HMPD9001 |
| 最低檢出溫度 | 680°C 以上 |
| 解析能力 | 檢測視野 × 1／256 |
| 最小檢出物體直徑 | 檢測視野 × 2／256 以上 |
| 操作電源 | DC24V ±10%，漣波 10% 以下 |
| 消耗電流 | 200 mA 以下 |
| 材料有無控制輸出 | NPN 開集極輸出 2 組 |
| 控制輸出額定 | 汲入電流 100 mA 以下，DC30V 以下 |
| 動作方式 | 依熱輻射位置比例輸出電壓 |
| 控制輸出反應時間 | 10 ms 以下 |
| 顯示燈 | 電源指示燈：綠色 材料有無指示燈：紅色 |
| 調整功能 | 動作檢查開關、感度設定輸入 1、感度設定輸入 2 |
| 監視功能 | 影像監視輸出、切片時序監視輸出 |
| 外殼材質 | 鋁 |
| 鏡頭材質 | 玻璃 |
| 使用環境照度 | 500 lx 以下 |
| 一般使用環境溫度 | -10 ~ +55°C，避免結冰、結露 |
| 水冷使用環境溫度 | 最高 +80°C |
| 使用環境濕度 | 35 ~ 85% RH |
| 防護等級 | IP66 |
| 重量 | 約 5 kg |
規格補充說明
Q1：HMPD9000 系列是什麼產品？
A：HMPD9000 系列是水冷式熱材位置檢出感測器，利用 CCD 掃描方式感測紅熱線材、棒鋼等熱材放射的紅外線，並輸出熱材的位置資訊。
Q2：HMPD9000 系列有哪些現行型號？
A：現行型號為 HMPD9000 與 HMPD9001，兩款均採 DC24V 電源與 CCD 掃描方式，主要差異在檢測視野。
Q3：最低可以檢出多少溫度的熱材？
A：HMPD9000 與 HMPD9001 都可檢出 680°C 以上的熱材。
Q4：HMPD9000 與 HMPD9001 有什麼差別？
A：主要差異為檢測視野。HMPD9000 為 800 mm／1 m，HMPD9001 為 400 mm／1 m，其他主要規格基本相同。
Q5：HMPD9000 系列如何輸出熱材位置？
A：依熱材在檢測視野中的位置輸出 DC0～10V 類比電壓，輸出阻抗為 47 Ω，可將位置資訊提供給設備控制系統。
Q6：是否提供材料有無控制輸出？
A：有，系列提供兩組 NPN 開集極材料有無控制輸出，額定汲入電流為 100 mA 以下，使用電壓為 DC30V 以下。
Q7：反應時間是多少？
A：兩組材料有無控制輸出的反應時間皆為 10 ms 以下，可用於移動中熱材的位置及鬆弛狀態檢測。
Q8：HMPD9000 系列可以在高溫環境使用嗎？
A：一般使用環境溫度為 -10～+55°C，採水冷方式使用時最高可對應 +80°C，防護等級為 IP66。
Q9：訊號線可以延長嗎？
A：可以，輸入與輸出線可使用 0.5 mm² 以上的屏蔽雙絞線，經中繼端子台延長，最大延長距離為 500 m；專用接頭電纜的電源線不可延長。
Q10：HMPD9000 系列適合哪些應用？
A：主要適合鋼鐵製程中的熱軋線材與棒鋼位置檢測，可用於軋延材料鬆弛檢測、迴路位置控制及滾輪速度調整。
