CONVUM_MCA

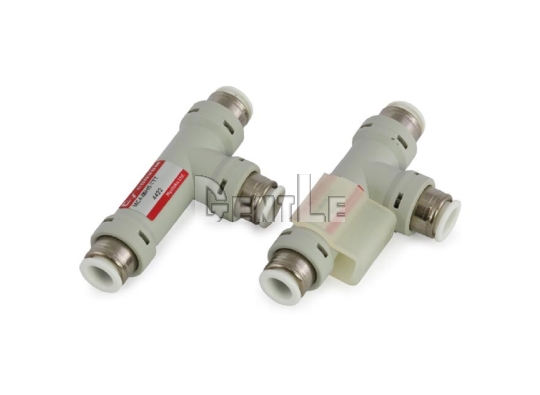

快插式真空產生器
- MCA 系列為快插式真空產生器，採樹脂本體輕量化設計，適合空間受限與末端負載敏感的自動化設備。提供快插、螺牙與混合配管方式，並可選吸盤直裝型，縮短配管距離、降低損失。噴嘴口徑 0.5/0.7/1.0/1.3 mm，涵蓋不同流量需求。
- 品 牌
產品介紹
Products
產品特點
- 輕量化樹脂本體：重量約 16.8g，降低末端負載。
- 多種配管方式：可選快插、螺牙或混合式配置，便於現場整合。
- 吸盤可直裝：可選直裝型式，縮短真空配管距離，提升配置效率。
- 噴嘴口徑齊全：0.5 / 0.7 / 1.0 / 1.3 mm，涵蓋不同吸入流量需求。
- HS/LS/HR 版本可選：依真空度與流量需求選擇不同特性。
產品規格
共通規格
| 項目 | 規格 |
|---|---|
| 使用流體 | 無油壓縮空氣 |
| 周圍溫度範圍 | 0～60℃ (不可結冰) |
| 使用壓力範圍 | 0.1～0.6 MPa |
性能 (依型號)
| 型號 | 噴嘴 (mm) | 額定壓力 (MPa) | 最大真空 (kPa) | 吸入流量 (L/min ANR) | 空氣消耗量 (L/min ANR) |
|---|---|---|---|---|---|
| MCA-05HS | 0.5 | 0.5 | -86 | 5 | 13.2 |
| MCA-05LS | 0.5 | 0.5 | -60 | 9 | 13.2 |
| MCA-07HS | 0.7 | 0.5 | -86 | 11.5 | 22.6 |
| MCA-07LS | 0.7 | 0.5 | -50 | 19.5 | 22.6 |
| MCA-07HR | 0.7 | 0.35 | -86 | 10 | 24.5 |
| MCA-10HS | 1.0 | 0.5 | -90 | 25 | 47.5 |
| MCA-10LS | 1.0 | 0.5 | -60 | 37 | 47.5 |
| MCA-10HR | 1.0 | 0.35 | -86 | 21 | 48.5 |
| MCA-13HS | 1.3 | 0.5 | -92 | 35 | 79.5 |
問與答
Q1：MCA 是什麼產品？
A：MCA 為快插式真空產生器，主打輕量化與多種配管方式，適合自動化設備真空吸附使用。
Q2：MCA 的主要優勢是什麼？
A：樹脂本體輕量化(約 16.8g)，並可依現場需求選快插、螺牙或混合配管方式。
Q3：吸盤直裝有什麼好處？
A：可縮短真空配管距離、減少配管配置時間，並提升佈局效率。
Q4：噴嘴尺寸有哪些？怎麼選？
A：有 0.5 / 0.7 / 1.0 / 1.3 mm；通常依漏氣量、吸附面積與節拍需求選擇較合適的流量等級。
Q5：HS、LS、HR 差別是什麼？
A：不同版本對應不同真空度與流量特性；可依你偏好「較高真空」或「較高流量」方向選型。
Q6：使用壓力與環境溫度範圍是多少？
A：使用壓力範圍 0.1～0.6 MPa；周圍溫度 0～60℃ (不可結冰)。
Q7：MCA 適合哪些應用？
A：適合空間受限、末端負載敏感、需要快速配管的治具與取放站別真空吸附。
Q8：選型時有哪些注意事項？
A：若工件通氣性高或系統漏氣較大，建議提高吸入流量等級並以實機測試確認吸附穩定性。
