小型真空切換閥

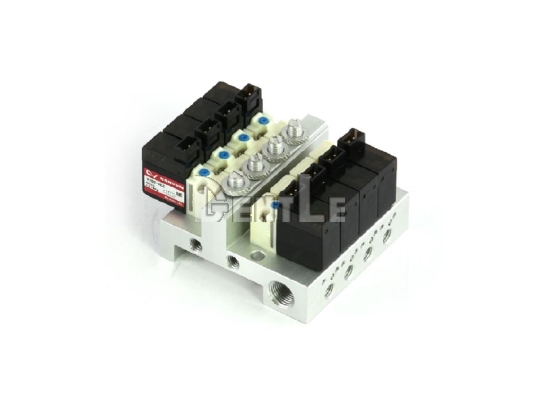

- CONVUM 妙德 PV 系列為小型真空切換閥，適合真空流程中的高速真空切換，以及小型工件的高速吸附與高速破真空。系列可做 4～8 連集裝配置，並可搭載 MPS-V8 或 MPS-V9 數位式壓力感測器。
- 品 牌
產品介紹
Products
產品特點
- 高速真空切換：PV 系列可用於真空流程中的高速切換，真空切換應答時間最快可達 50ms，適合需要快速吸附動作的設備。
- 小型集裝配置：PV 系列可做 4～8 連集裝配置，以 MPV42 的 5 連座為比較基準，體積約減少 50%，淨重約減少 45%。
- 適合小型工件高速吸附與破真空：可用於小型工件的高速吸附與高速破真空，破真空流量可微調，方便依工件釋放狀態設定。
- 可搭載數位式壓力感測器：系列可搭載 MPS-V8 或 MPS-V9 壓力感測器，方便進行真空壓力確認與輸出配置。
- 真空切換與破真空整合：PV 系列將真空切換閥與破真空閥整合於小型集裝結構中，適合需要多點吸附控制的設備配置。
產品規格
| 項目 | 單位 | PV100 | PV110 | ||||
|---|---|---|---|---|---|---|---|
| 真空切換閥 | 真空破壞閥 | 真空切換閥 | 真空破壞閥 | ||||
| 101 | 102 | 111 | 112 | ||||
| 適用流體 | 空氣, 非活性氣體 | ||||||
| 使用流體溫度 | ºC | 0 ~ 50 | |||||
| 使用壓力 | MPa | -101 kPa ~ 0 MPa | 0 ~ 0.6 MPa | -101 kPa ~ 0 MPa | 0 ~ 0.6 MPa | ||
| 閥構造 | 三口 | 二口 | 三口 | 三口 | |||
| 有效截面積 | S(Cv) | 0.3 mm2 | 1.2 mm2 | 1.5 mm2 | 0.3 mm2 | 1.2 mm2 | 0.3 mm2 |
| 真空控制流量 (-90 kPa 時) | L/min | 5 | 16 | - | 5.5 | 16 | - |
| 破真空控制流量 (0.5MPa 時) | L/min | - | - | 60 | - | - | 18 |
| 耐衝擊 / 耐震動 | m/s2 | 150 / 30 | |||||
| 保護結構 | 防塵 | ||||||
| 額定電壓 | V | DC24 | |||||
| 容許電壓變動 | ±10% | ||||||
| 絕緣等級 | B種 | ||||||
| 消費電力 | W | DC24V：1W (42mA) | |||||
| 應答特性 | ms | 100ms 以內 | 50ms 以內 | 20ms 以內 | 100ms 以內 | 50ms 以內 | 20ms 以內 |
| 破真空用容積調整量 | cc | 0.18 + 0.05N (Max. 0.88cc) | |||||
問與答
Q1：PV 系列是什麼產品？
A：PV 系列是小型真空切換閥，可用於真空流程中的高速真空切換，也適合小型工件的高速吸附與高速破真空。
Q2：PV100 和 PV110 的差異是什麼？
A：PV100 與 PV110 都包含真空切換閥與破真空閥，主要差異在破真空控制流量；PV100 的破真空控制流量為 60 L/min，PV110 為 18 L/min。
Q3：101、102、111、112 這些規格差在哪裡？
A：101 與 111 的有效截面積為 0.3mm²，真空控制流量約 5～5.5 L/min；102 與 112 的有效截面積為 1.2mm²，真空控制流量為 16 L/min，應答時間也較快。
Q4：PV 系列可以搭載壓力感測器嗎？
A：可以，PV 系列可搭載 MPS-V8 或 MPS-V9。MPS-V8 為類比輸出型式，MPS-V9 具數字顯示與負極開集極開關輸出。
Q5：PV 系列可以做幾連配置？
A：PV 系列可做 4 連、5 連、6 連、7 連與 8 連集裝配置，適合多點吸附控制。
Q6：PV 系列的破真空流量可以調整嗎？
A：可以，PV 系列具破真空流量微調功能，破真空用容積調整量為 0.18 + 0.05N，最大 0.88cc。
Q7：PV 系列的電壓規格是什麼？
A：PV 系列額定電壓為 DC24V，容許電壓變動為 ±10%，消費電力為 1W。
Q8：PV 系列在低溫環境使用要注意什麼？
A：5℃ 以下使用時，需採取防結露與防凍措施，避免低溫造成動作異常。
