產品特點
- 連接精密點膠系統中的控制器和噴射閥，分為 tdv/ca 型、mtv/cab 型 和 mtv/cat 型電纜。
產品規格
| tdv / ca 型 | ||||
|---|---|---|---|---|
| 型號 | tdv/ca/012 | tdv/ca/018 | tdv/ca/019 | |
| 工作溫度 | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C | |
| 電纜直徑 | 7 mm | 7 mm | 7 mm | |
| 彎曲半徑 | 固定應用：52.5 mm | 固定應用：52.5 mm | 固定應用：52.5 mm | |
| 移動應用：70 mm | 移動應用：70 mm | 移動應用：70 mm | ||
| 電纜長度 | 30 cm | 450 cm | 900 cm | |

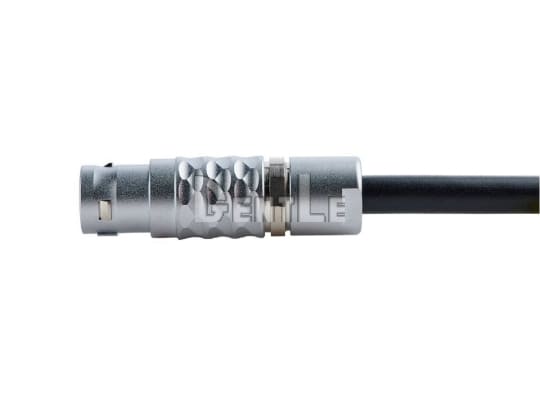

| 接頭 | 10 芯 ODU接頭 | 10 芯 ODU接頭 | 10 芯 ODU接頭 | |

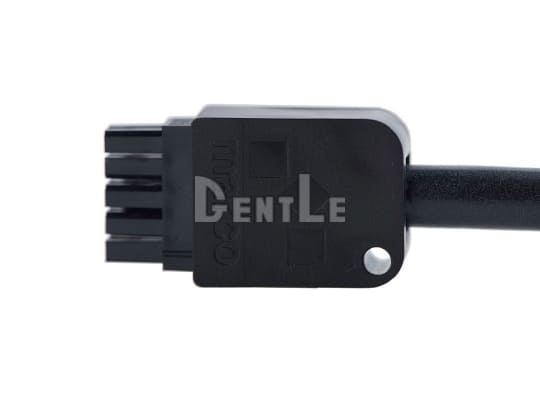

| 2x5 芯 MOLEX接頭 | 2x5 芯 MOLEX接頭 | 2x5 芯 MOLEX接頭 | ||

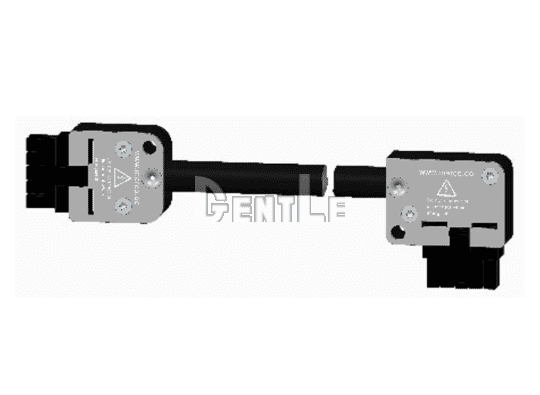

| mtv / cab 型 | ||||||
|---|---|---|---|---|---|---|
| 型號 | mtv/cab/100b | mtv/cab/100c | mtv/cab/250c | mtv/cab/450c | mtv/cab/750c | mtv/cab/900c |
| 工作溫度 | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| 電纜直徑 | 7 mm | 7 mm | 7 mm | 7 mm | 7 mm | 7 mm |
| 彎曲半徑 | 固定應用：52.5 mm | 固定應用：52.5 mm | 固定應用：52.5 mm | 固定應用：52.5 mm | 固定應用：52.5 mm | 固定應用：52.5 mm |
| 移動應用：70 mm | 移動應用：70 mm | 移動應用：70 mm | 移動應用：70 mm | 移動應用：70 mm | 移動應用：70 mm | |
| 電纜長度 | 100 cm | 100 cm | 250 cm | 450 cm | 750 cm | 900 cm |
| 接頭 | 直接頭 | 直接頭 | 直接頭 | 直接頭 | 直接頭 | 直接頭 |
| 彎接頭 | 直接頭 | 直接頭 | 直接頭 | 直接頭 | 直接頭 | |
| mtv / cat 型 | ||
|---|---|---|
| 型號 | mtv/cat/450b | mtv/cat/450c |
| 工作溫度 | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| 電纜直徑 | 7.8 ± 0.2 mm | 7.8 ± 0.2 mm |
| 彎曲半徑 | 固定應用：39 mm | 固定應用：39 mm |
| 移動應用：78 mm | 移動應用：78 mm | |
| 扭力 | ± 135° / 0.8 m | ± 135° / 0.8 m |
| 電纜長度 | 450 cm | 450 cm |
| 接頭 | 直接頭 | 直接頭 |
| 彎接頭 | 直接頭 | |
