CONVUM_SGS
大尺寸吸盤真空夾爪

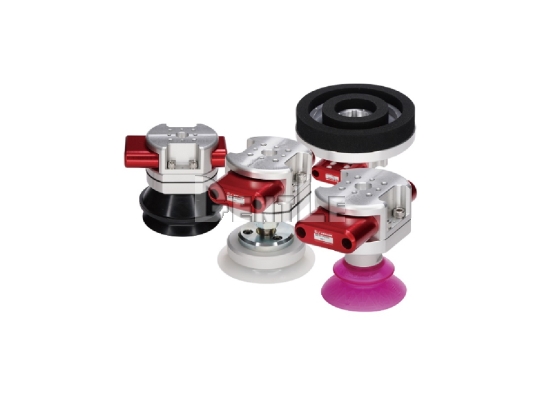

- CONVUM 妙德 SGS 系列為大尺寸吸盤真空夾爪，將吸盤與多段真空產生器整合於同一組件中，可快速建立吸附力。系列可依工件條件搭配不同吸盤型式，適合重量物、透氣性工件、凹凸表面工件與曲面工件吸附搬送。
- 品 牌
產品介紹
Products
產品特點
- 吸盤與多段真空產生器一體化：SGS 系列將大尺寸吸盤與多段真空產生器整合在同一組件中，真空源靠近吸盤端，可縮短真空建立時間並提升吸附反應速度。
- 適合重量物與透氣性工件：多段真空產生器具備大吸入流量，適合重量較高或容易漏氣的工件，也能對應具透氣性的工件吸附。
- 多種吸盤型式可選：可依工件表面狀態選擇首振吸盤、二段波紋吸盤、海綿吸盤或高耐久吸盤，對應不同搬送條件。
- 方便安裝於機器人或設備：本體上方可安裝緩衝金具組或機器人法蘭，方便與機器人手臂或自動化設備整合。
- 可搭配多吸盤配置：選用 CRKT 連接型時，可連接多個吸盤進行吸附，提升吸附姿態穩定性，適合漏氣較大或透氣性較高的工件。
產品規格
內建真空發生器性能 (N1 / N2)
| 項目 | SGS-N1 (多段噴嘴1本) | SGS-N2 (多段噴嘴2本) |
|---|---|---|
| 定格供給壓力 | 0.45 MPa | 0.45 MPa |
| 到達真空壓力 | -90 kpa | -90 kpa |
| 吸入流量 | 38 L/min (ANR) | 72 L/min (ANR) |
| 空氣消費流量 | 52 L/min (ANR) | 104 L/min (ANR) |
| 噪音值 (參考) | 78 dB (A) | 82 dB (A) |
| 供給口螺牙 | RC1/4 | RC1/4 |
共通規格
| 項目 | 規格 |
|---|---|
| 使用流體 | 無給油壓縮空氣 |
| 使用環境溫度 | 0～50℃ (不可結冰) |
| 使用壓力範圍 | 0.15 ~ 0.55 MPa |
| 裝置取付部 | P.C.D.25 (4-M4)、P.C.D.31.5 (4-M5) |
問與答
Q1：SGS 系列是什麼產品？
A：SGS 系列是大尺寸吸盤真空夾爪，將吸盤與多段真空產生器整合在同一組件中，可用於工件吸附搬送。
Q2：SGS 系列適合哪些工件？
A：SGS 系列可對應重量物、透氣性工件、凹凸表面工件與曲面工件，可依工件表面條件選擇不同吸盤型式。
Q3：SGS 為什麼適合透氣性工件？
A：SGS 搭載多段真空產生器，吸入流量較大，且真空產生器與吸盤距離近，適合用於透氣性工件或較容易漏氣的工件。
Q4：如果工件表面有角度或角度不固定，應該選哪一種？
A：可選首振吸盤型。首振金具可配合有角度的吸附面，適合吸附面角度不固定的工件。
Q5：如果工件表面有凹凸，SGS 可以吸附嗎？
A：可以，可選海綿吸盤型。海綿可跟隨工件表面的凹凸形狀，提升對不平整表面的貼合性。
Q6：曲面工件適合使用 SGS 嗎？
A：適合，可選高耐久吸盤型。此吸盤形狀為弧形，適合曲面吸附，材質為 TPU。
Q7：SGS 可以搭配多個吸盤使用嗎？
A：可以，選用 CRKT 連接型時，可連接多個吸盤進行吸附，有助於提升吸附姿態穩定性。
Q8：SGS 可以安裝在機器人上嗎？
A：可以，本體上方可安裝緩衝金具組或機器人法蘭，方便整合到機器人手臂或自動化設備。
