CONVUM_SGR

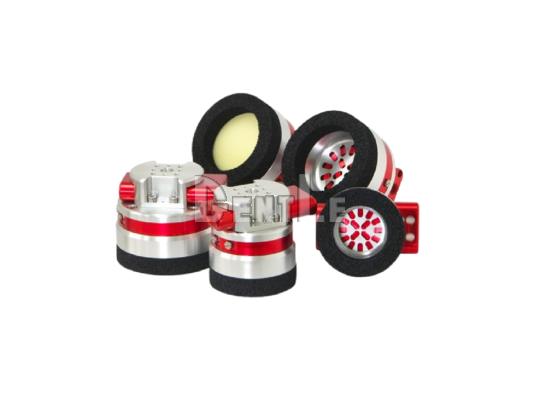

袋裝工件專用吸附夾爪
- SGR 為袋裝工件專用吸附夾爪，適合袋裝工件裝箱、取出與開梱作業。多吸入口設計提升吸引穩定性並降低堵塞風險；EPDM 海綿可追隨皺摺與凹凸並具耐水性。可選支撐墊減少吸痕並兼具異物過濾效果，並可透過機器人法蘭快速安裝。
- 品 牌
產品介紹
Products
產品特點
- 袋裝工件吸附更穩定：多吸入口設計可降低堵塞造成吸附失效的風險。
- 追隨皺摺與凹凸：柔軟海綿可追隨袋面皺摺與內容物凹凸，降低漏氣。
- EPDM 海綿耐水性：採耐水、耐加水分解的 EPDM 海綿墊，可對應水滴環境。
- 支撐墊減少吸痕並可作異物過濾：支撐墊可減少袋面損傷，且因通氣性可作異物去除用途。
- 法蘭安裝更快速：對應機器人法蘭，便於裝置安裝與換線。
產品規格
基本規格
| 項目 | 規格 |
|---|---|
| 使用流體 | 無給油壓縮空氣 |
| 使用環境溫度 | 0～50℃ (不可結冰) |
| 使用壓力範圍 | 0.15～0.55 MPa |
| 定格壓力 | 0.42 MPa |
| 到達真空壓力 | -88 kPa |
| 吸込流量 | 200 L/min (ANR) |
| 空氣消費流量 | 190 L/min (ANR) |
| 排氣音量 | 90 dB(A) |
| 取付部尺寸 | P.C.D.25 (4-M4)、P.C.D.31.5 (4-M5) |
| 型號 | 墊外徑 | 墊厚 | 墊材質 | 支撐墊 | 重量 |
|---|---|---|---|---|---|
| SGR-80-S20-E20 | 80 mm | 20 mm | EPDM (黑色) | 可用 | 517 g |
| SGR-100-S20-E20 | 100 mm | 20 mm | EPDM (黑色) | 可用 | 661 g |
問與答
Q1：SGR 袋裝工件專用吸附夾爪是做什麼用的？
A：用於袋裝工件的裝箱、取出與開梱等自動化作業。
Q2：為什麼 SGR 適合皺摺大、易變形的袋裝工件？
A：海綿墊可追隨袋面皺摺與內容物凹凸，降低漏氣造成的吸附不穩。
Q3：多吸入口設計的好處是什麼？
A：可降低堵塞造成吸附失效的風險，並減少袋面被吸入、變形或破損的機率。
Q4：海綿材質是什麼？可對應水滴嗎？
A：採 EPDM 海綿墊，具耐水性與耐加水分解特性，可對應水滴環境。
Q5：支撐墊的用途是什麼？
A：可減少袋面吸痕與損傷；且因通氣性可作異物去除用途。
Q6：有哪些尺寸可選？
A：提供 ø 80 與 ø 100 兩種墊外徑(SGR-80／SGR-100)。
Q7：如何快速釋放袋裝工件？
A：可使用破壞氣供給，讓袋裝工件更快速脫離。
Q8：主要使用條件(壓力/真空/流量)為何？
A：使用壓力範圍 0.15～0.55 MPa；到達真空 -88 kPa；吸込流量 200 L/min (ANR)。
