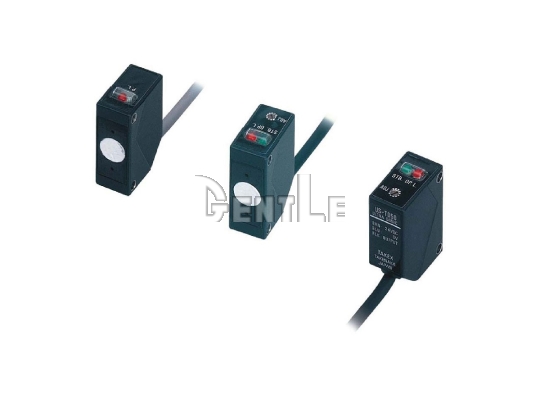

反射型超音波感測器
| 項目 | 規格 |
|---|---|
| 產品類型 | 反射型超音波感測器 |
| 系列型號 | US-R25 US-R25PN |
| 型號特性 | US-R25：NPN 輸出 US-R25PN：PNP 輸出 |
| 檢測方式 | 反射型 |
| 檢測距離 | 60 ~ 250 mm |
| 檢測物體 | 30 × 30 mm，測試物為厚度 1 mm 鋁板 |
| 操作電源 | DC24V ±10%，Ripple 10% 以下 |
| 消耗電流 | 25 mA 以下 |
| 反應時間 | ON：30 ms 以下 OFF：50 ms 以下 |
| 應差 | 10% 以下 |
| 超音波頻率 | 380 kHz ±15 kHz |
| 指示燈 | 動作指示燈：紅色 LED 穩定指示燈：綠色 LED |
| 調整功能 | 距離調整 |
| 材質 | 外殼／螺帽：耐熱 ABS 樹脂 檢測面：玻璃環氧樹脂、導電 EPDM |
| 使用溫度範圍 | −10 ~ +55°C，不結冰 |
| 使用環境濕度 | 35 ~ 85% RH，不結露 |
| 使用環境風速 | 1 m/s 以下 |
| 防護等級 | IP54，感測頭不可有水滴 |
| 重量 | 80 g 以下 |
規格補充說明
Q1：TAKEX US-R25／US-R25PN 是什麼感測器？
A：US-R25／US-R25PN 是小型反射型超音波感測器，檢測距離為 60～250 mm，用於物體有無檢測。
Q2：US-R25／US-R25PN 的檢測距離是多少？
A：檢測距離為 60～250 mm。
Q3：US-R25 與 US-R25PN 有什麼差別？
A：US-R25 採 NPN 輸出，US-R25PN 採 PNP 輸出，其他主要檢測性能相同。
Q4：US-R25／US-R25PN 可以調整檢測距離嗎？
A：可以，系列具距離調整功能，可依檢測位置進行設定。
Q5：US-R25／US-R25PN 的反應時間是多少？
A：ON 反應時間為 30 ms 以下，OFF 反應時間為 50 ms 以下。
Q6：US-R25／US-R25PN 使用什麼電源？
A：操作電源為 DC24V ±10%，Ripple 10% 以下。
Q7：US-R25 可以檢測附著水滴的玻璃晶圓嗎？
A：可以，玻璃晶圓即使表面附著水滴，也可利用 US-R25 進行檢測。
Q8：US-R25 可以用於輪胎檢測嗎？
A：可以，可用於不同輪胎尺寸及不同輸送帶顏色條件下的輪胎檢測。
Q9：US-R25／US-R25PN 有哪些狀態指示燈？
A：具有紅色動作指示燈及綠色穩定指示燈，可用於確認動作與接收穩定狀態。
Q10：US-R25 與 US-R25PN 應如何選型？
A：若控制系統需要 NPN 輸出可選 US-R25，需要 PNP 輸出則可選 US-R25PN；兩者皆提供 60～250 mm 反射型檢測。
